Радиатор группа — HITACHI EX8000

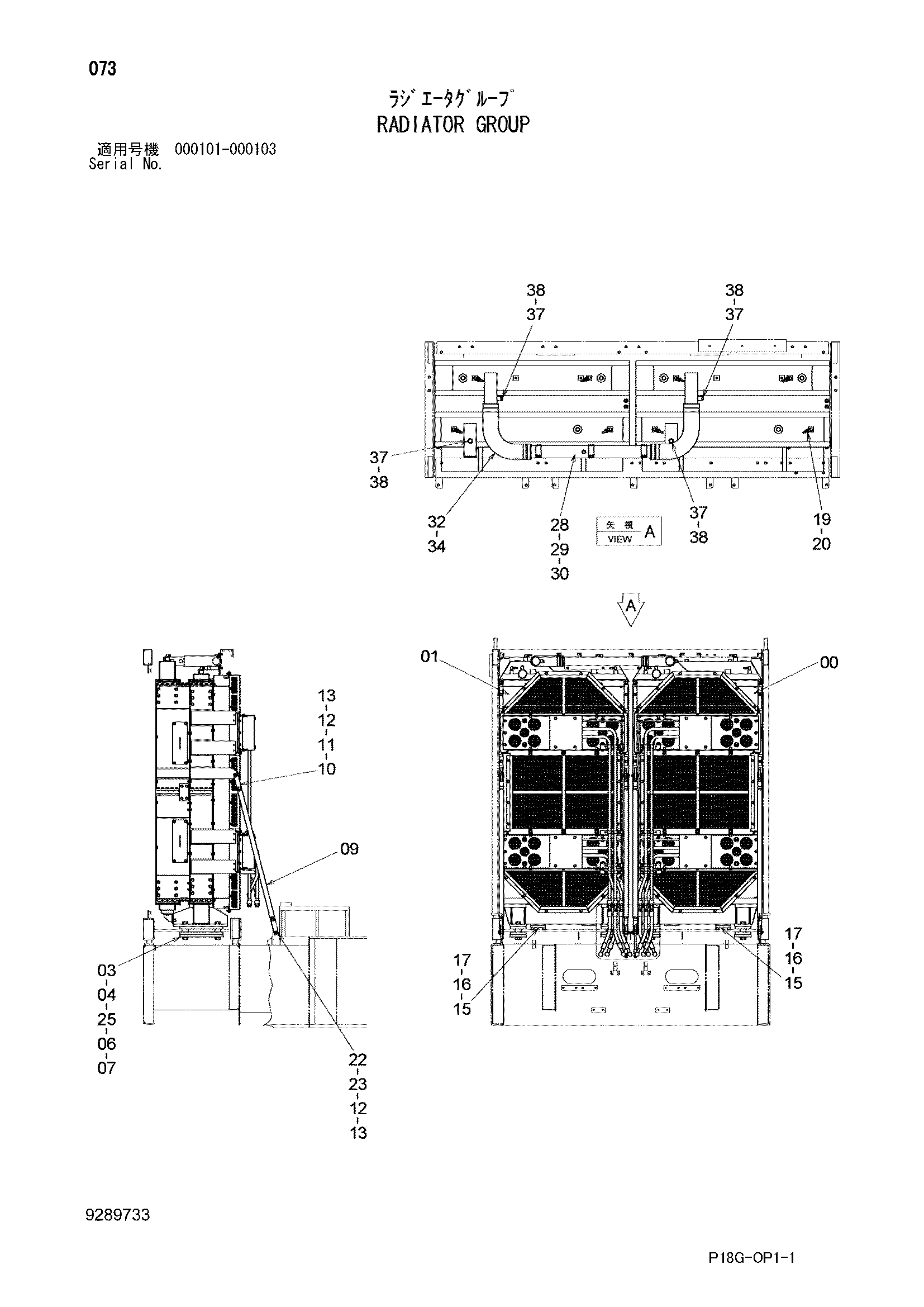

Заводская схема «Радиатор группа» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9299529 | Радиатор (левый) | 1 |
| 01 | 9299530 | Радиатор (правый) | 1 |
| 03 | 4187249 | Пластина резиновый | 8 |
| 04 | 4187250 | Проставка | 8 |
| 06 | J932713 | Болт | 8 |
| 07 | 4085857 | Шайба | 8 |
| 09 | 8112923 | Стойка | 4 |
| 10 | 3035095 | Концевой вилка | 4 |
| 11 | J951024 | Гайка | 4 |
| 12 | 4085833 | Палец | 8 |
| 13 | A765036 | Шплинт | 8 |
| 15 | 4634107 | Крышка | 2 |
| 16 | A810090 | Уплотнительное кольцо | 2 |
| 17 | M341640 | Болт с внутренним шестигранником | 8 |
| 19 | 94-0630 | Угловой штуцер | 8 |
| 20 | 4303601 | Соединение | 8 |
| 22 | 3035096 | Концевой вилка | 4 |
| 23 | J956024 | Гайка L | 4 |
| 25 | 4660803 | Пластина | 4 |
| 28 | 8111709 | Трубка | 1 |
| 29 | 4000909 | Хомут трубки | 3 |
| 30 | J271030 | Болт с шайбой | 6 |
| 30A | J901030 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 32 | 4678126 | Шланг | 2 |
| 34 | 4285233 | Хомут шланга | 8 |
| 37 | 4364696 | Пробка | 4 |
| 38 | 4250261 | Прокладка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
