Задний короб — HITACHI EX8000

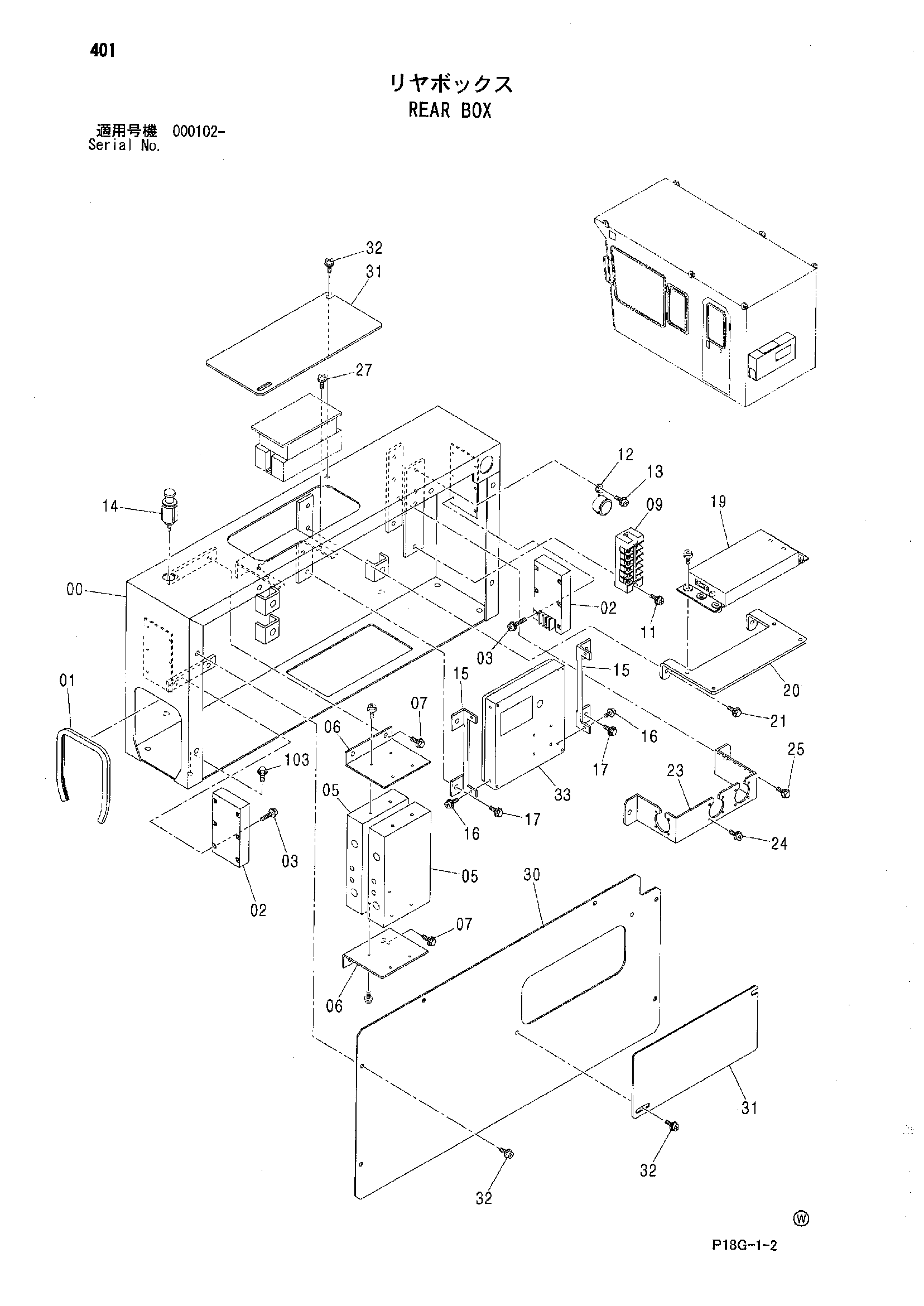

Заводская схема «Задний короб» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6022978 | Короб задний | 1 |
| 01 | 4640205 | Защитный кожух | 1 |
| 02 | 4335886 | Преобразователь | 2 |
| 03 | J450320 | Винт с шайбой | 12 |
| 05 | 4614468 | Контроллер | 2 |
| 05A | 4622250 | Ремоте-контрол | 1 |
| 06 | 4623822 | Кронштейн | 2 |
| 07 | J260812 | Болт с шайбой | 4 |
| 07A | J900812 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 09 | 4294075 | Клемма | 1 |
| 11 | J460512 | Винт с шайбой | 2 |
| 12 | 4258403 | Зуммер | 1 |
| 13 | J460508 | Винт с шайбой | 2 |
| 14 | 4357862 | Лигхтер | 1 |
| 15 | 4623867 | Кронштейн | 2 |
| 16 | J450508 | Винт с шайбой | 4 |
| 17 | J260812 | Болт с шайбой | 4 |
| 17A | J900812 | Болт | 1 |
| 17B | A590108 | Плоская шайба | 1 |
| 19 | 4441586 | Контроллер | 1 |
| 20 | 4623821 | Кронштейн | 1 |
| 21 | J260814 | Болт с шайбой | 2 |
| 21A | J900814 | Болт | 1 |
| 21B | A590108 | Плоская шайба | 1 |
| 23 | 3102931 | Кронштейн | 1 |
| 24 | J460312 | Винт с шайбой | 12 |
| 25 | J260812 | Болт с шайбой | 2 |
| 25A | J900812 | Болт | 1 |
| 25B | A590108 | Плоская шайба | 1 |
| 27 | J460520 | Винт с шайбой | 2 |
| 30 | 8097553 | Крышка | 1 |
| 31 | 4623816 | Крышка | 2 |
| 32 | J680612 | Винт с шайбой | 10 |
| 33 | 9252604 | Контроллер | 1 |
| 103 | J271030 | Болт с шайбой | 4 |
| 103A | J901030 | Болт | 1 |
| 103B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
