Компрессор — HITACHI EX8000

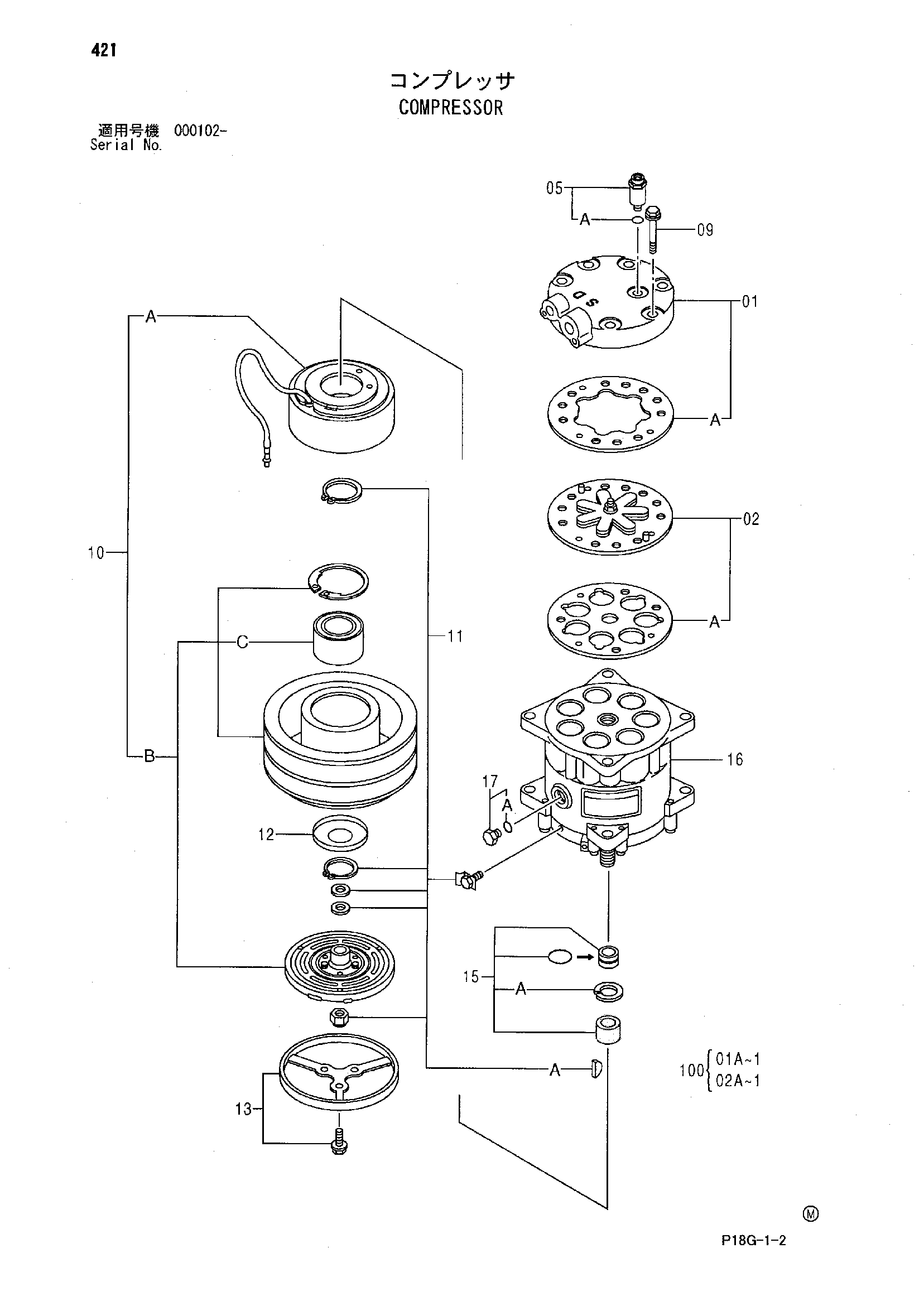

Заводская схема «Компрессор» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4388086 | Компрессор | 3 | |
| 01 | 4392431 | Головка гидроцилиндра | 1 |
| 01A | 4392441 | Прокладка | 1 |
| 02 | 4392432 | Пластина клапан | 1 |
| 02A | 4392442 | Прокладка | 1 |
| 05 | 4392440 | Предохранительный клапан | 1 |
| 05A | 4392451 | Уплотнительное кольцо | 1 |
| 09 | 4392439 | Винт | 6 |
| 10 | 4392444 | Муфта | 1 |
| 10A | 4392445 | Коре | 1 |
| 10B | 4392489 | Ротор | 1 |
| 10C | 4392447 | Подшипник | 1 |
| 11 | 4392448 | Комплект | 1 |
| 11A | 4392438 | Шпонка | 1 |
| 12 | 4392449 | Крышка | 1 |
| 13 | 4392450 | Крышка | 1 |
| 15 | 4392433 | Комплект уплотнений | 1 |
| 15A | 4392434 | Стопорное кольцо | 1 |
| 17 | 4392436 | Пробка | 1 |
| 17A | 4392437 | Уплотнительное кольцо | 1 |
| 100 | 4392435 | Комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
