Ступень (радиатор)(левый) — HITACHI EX8000

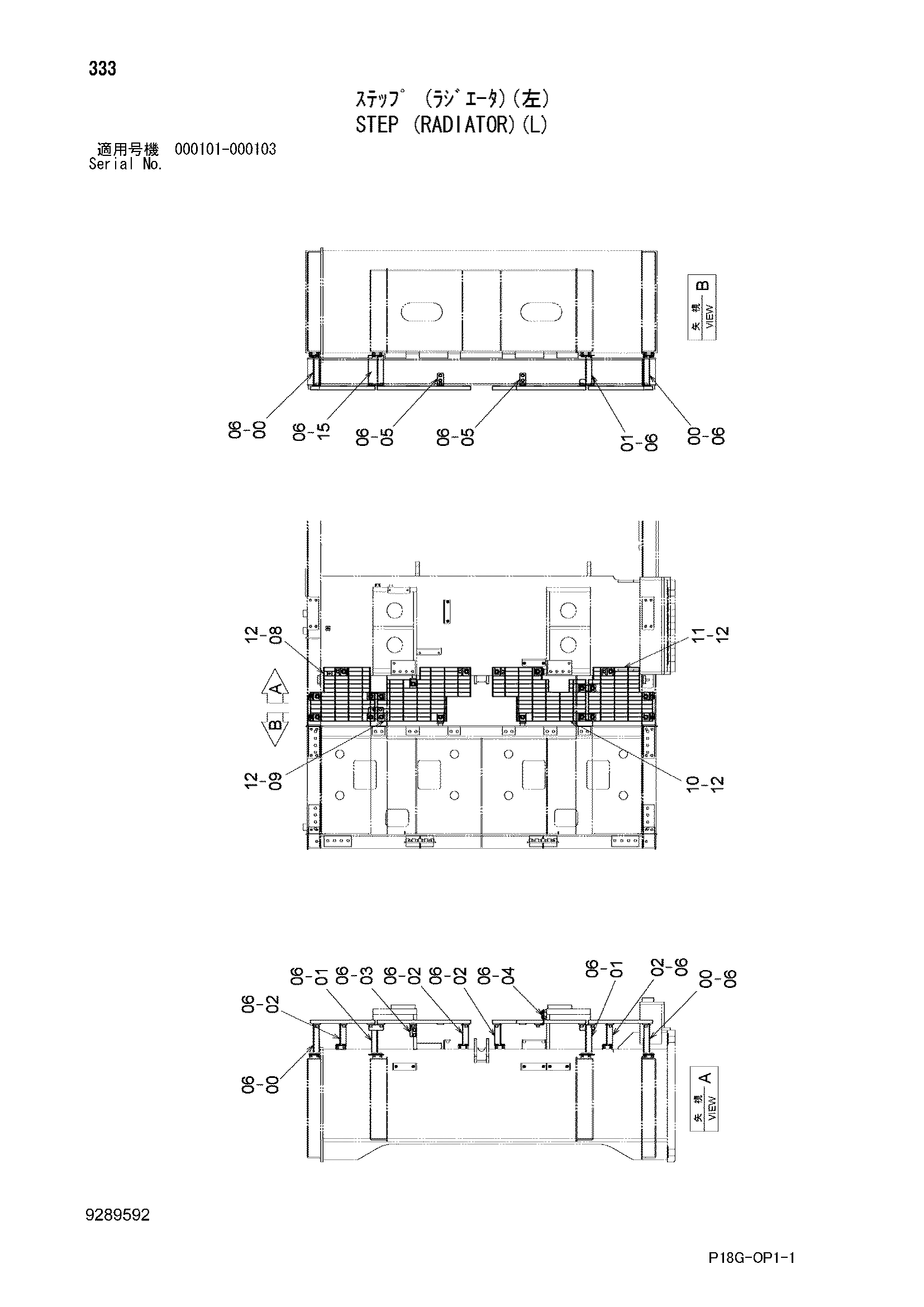

Заводская схема «Ступень (радиатор)(левый)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8113017 | Кронштейн | 4 |
| 01 | 8113015 | Кронштейн | 3 |
| 02 | 8113230 | Кронштейн | 4 |
| 03 | 8113014 | Кронштейн | 1 |
| 04 | 9769302 | Кронштейн | 1 |
| 05 | 9769303 | Кронштейн | 2 |
| 06 | J271025 | Болт с шайбой | 32 |
| 06A | J901025 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 08 | 8113201 | Ступень | 1 |
| 09 | 8113202 | Ступень | 1 |
| 10 | 8113203 | Ступень | 1 |
| 11 | 8113204 | Ступень | 1 |
| 12 | J281035 | Болт с шайбой | 20 |
| 12A | J901035 | Болт | 1 |
| 12B | 4486055 | Шайба | 1 |
| 15 | 8114578 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
