Каталог запчастей HITACHI
Кондиционер — HITACHI EX8000

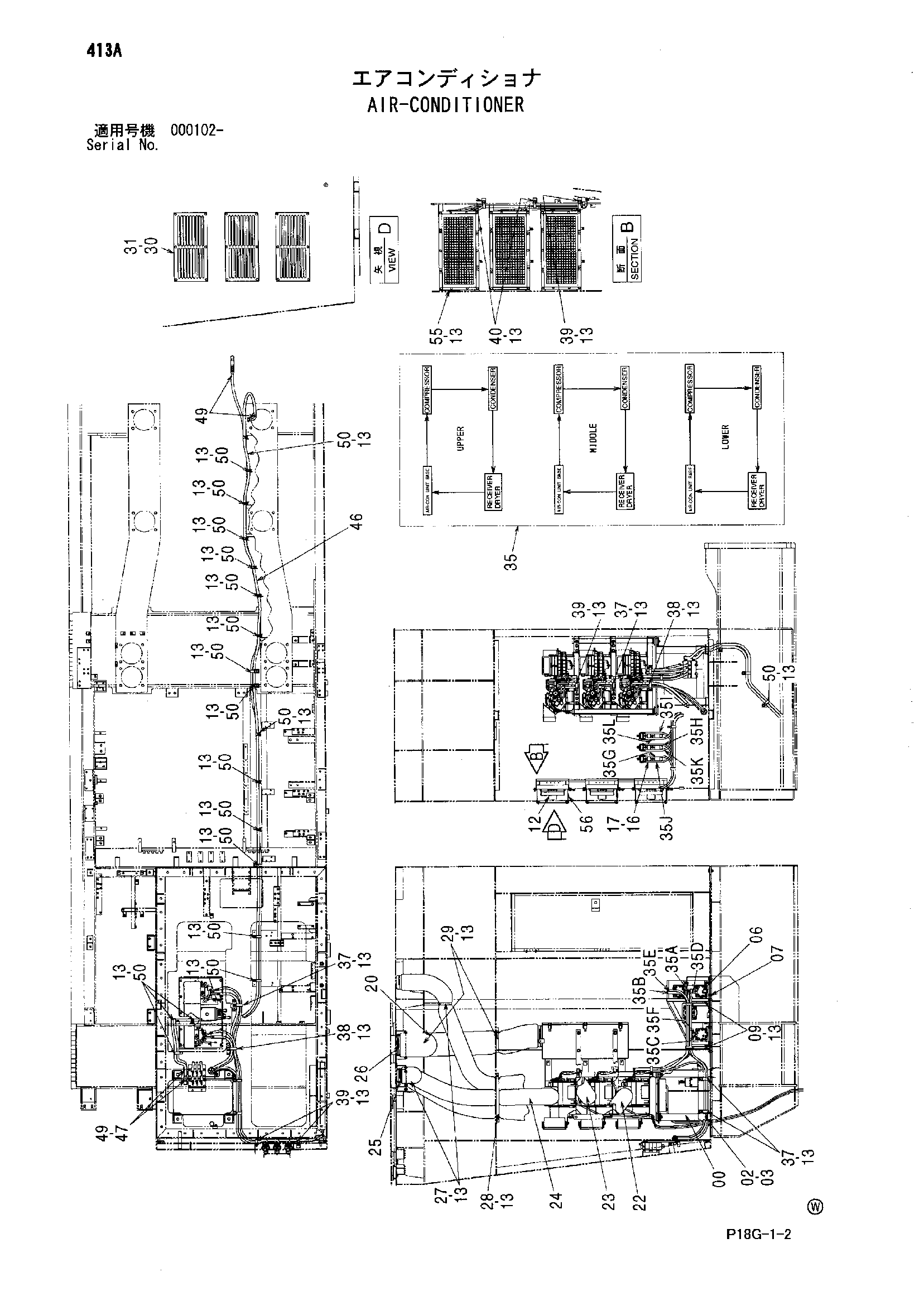

Заводская схема «Кондиционер» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J921640 | Болт | 4 |
| 03 | J217085 | Шайба | 4 |
| 07 | J271035 | Болт с шайбой | 10 |
| 07A | J901035 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 09 | 9763042 | Кронштейн | 2 |
| 12 | 4378793 | Блок | 3 |
| 13 | J271025 | Болт с шайбой | 89 |
| 13A | J901025 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 16 | J260816 | Болт с шайбой | 6 |
| 16A | J900816 | Болт | 1 |
| 16B | A590108 | Плоская шайба | 1 |
| 17 | 4628733 | Бак ликуид | 3 |
| 18 | 4347644 | GAS | 15 |
| 20 | 4624281 | Воздушный шланг | 1 |
| 22 | 4624283 | Воздушный шланг | 1 |
| 23 | 4624284 | Воздушный шланг | 1 |
| 24 | 4401097 | Воздушный шланг | 1 |
| 25 | 4245194 | Хомут шланга | 6 |
| 26 | 4397538 | Хомут шланга | 2 |
| 27 | 4353353 | Хомут | 3 |
| 28 | 4624296 | Хомут | 1 |
| 29 | 4625795 | Хомут | 2 |
| 30 | 4304793 | Пластина | 3 |
| 31 | J271020 | Болт с шайбой | 18 |
| 31A | J901020 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 35 | 4624302 | Шланг радиатора в сборе | 1 |
| 35A | 4628641 | Шланг радиатора | 1 |
| 35A1 | 4343838 | Уплотнительное кольцо | 2 |
| 35B | 4628642 | Шланг радиатора | 1 |
| 35B1 | 4343838 | Уплотнительное кольцо | 2 |
| 35C | 4628643 | Шланг радиатора | 1 |
| 35C1 | 4343838 | Уплотнительное кольцо | 2 |
| 35D | 4630652 | Шланг радиатора | 1 |
| 35D1 | 4343840 | Уплотнительное кольцо | 2 |
| 35E | 4628644 | Шланг радиатора | 1 |
| 35E1 | 4343840 | Уплотнительное кольцо | 2 |
| 35F | 4628645 | Шланг радиатора | 1 |
| 35F1 | 4343840 | Уплотнительное кольцо | 2 |
| 35G | 4628646 | Шланг радиатора | 1 |
| 35G1 | 4343839 | Уплотнительное кольцо | 2 |
| 35H | 4628647 | Шланг радиатора | 1 |
| 35H1 | 4343839 | Уплотнительное кольцо | 2 |
| 35I | 4628648 | Шланг радиатора | 1 |
| 35I1 | 4343839 | Уплотнительное кольцо | 2 |
| 35J | 4628649 | Шланг радиатора | 1 |
| 35J1 | 4343839 | Уплотнительное кольцо | 2 |
| 35K | 4628650 | Шланг радиатора | 1 |
| 35K1 | 4343839 | Уплотнительное кольцо | 2 |
| 35L | 4628651 | Шланг радиатора | 1 |
| 35L1 | 4343839 | Уплотнительное кольцо | 2 |
| 37 | 4193816 | Зажим | 4 |
| 38 | 4204135 | Зажим | 2 |
| 39 | 4190265 | Зажим | 4 |
| 40 | 4190291 | Зажим | 2 |
| 46 | 4624315 | Шланг | 2 |
| 47 | 4356911 | Адаптер | 2 |
| 49 | 4514699 | Хомут шланга | 4 |
| 50 | 4192034 | Зажим | 19 |
| 55 | 2051593 | Крышка | 3 |
| 56 | 4088401 | Резиновая втулка | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
