Крышка двигателя (3)(левый) — HITACHI EX8000

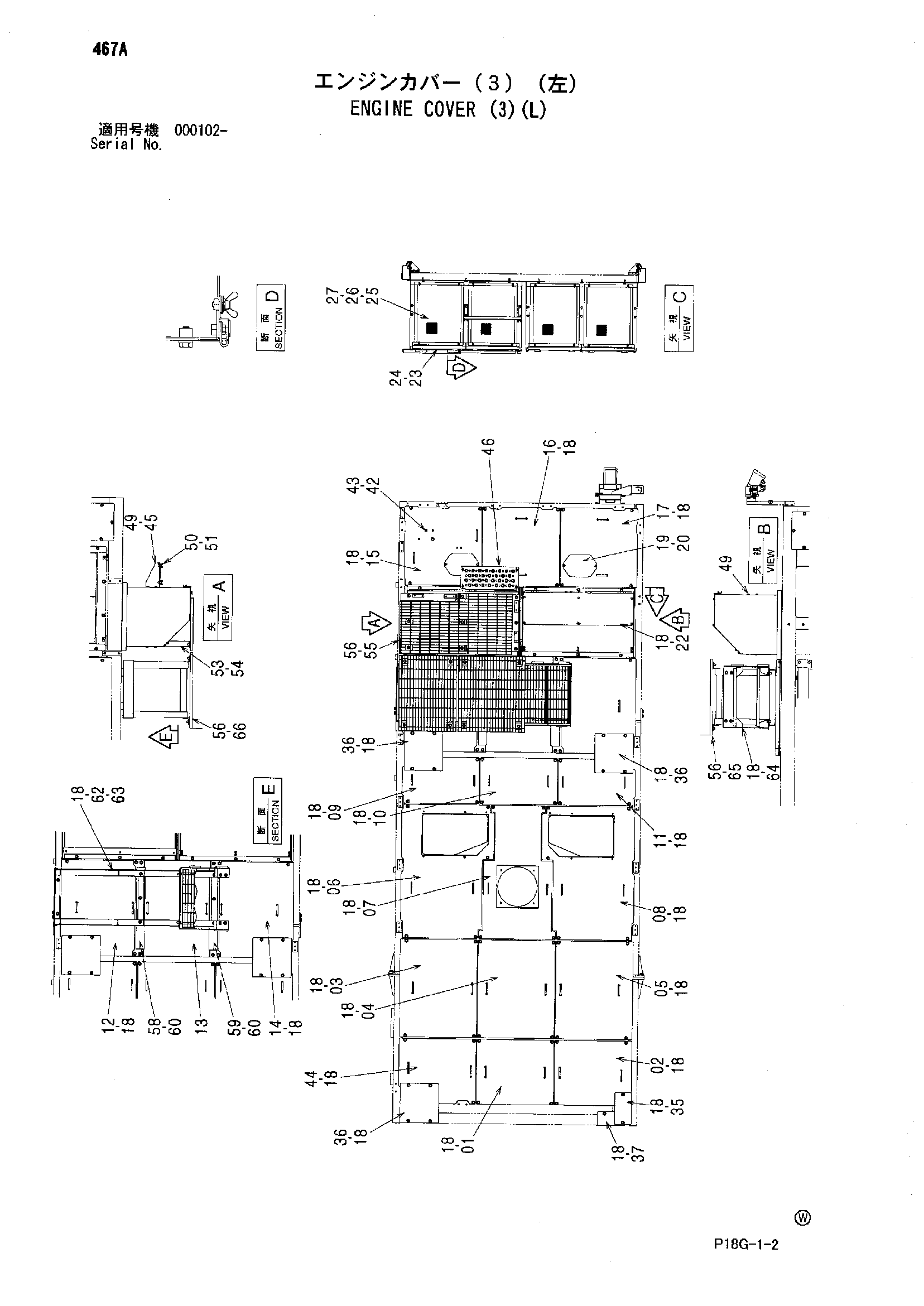

Заводская схема «Крышка двигателя (3)(левый)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7046452 | Крышка | 1 |
| 02 | 7046469 | Крышка | 1 |
| 03 | 7046470 | Крышка | 1 |
| 04 | 7046471 | Крышка | 1 |
| 05 | 7046472 | Крышка | 1 |
| 06 | 6023404 | Крышка | 1 |
| 07 | 6023405 | Крышка | 1 |
| 08 | 6023406 | Крышка | 1 |
| 09 | 7046460 | Крышка | 1 |
| 10 | 7046461 | Крышка | 1 |
| 11 | 7046462 | Крышка | 1 |
| 12 | 7046463 | Крышка | 1 |
| 13 | 7046464 | Крышка | 1 |
| 14 | 7046473 | Крышка | 1 |
| 15 | 7046466 | Крышка | 1 |
| 16 | 7046467 | Крышка | 1 |
| 17 | 7046474 | Крышка | 1 |
| 18 | J281235 | Болт с шайбой | 101 |
| 18A | J901235 | Болт | 1 |
| 18B | 4249324 | Шайба | 1 |
| 19 | 4349925 | Крышка | 2 |
| 20 | J271025 | Болт с шайбой | 4 |
| 20A | J901025 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 22 | 6023749 | Воздуховод | 2 |
| 23 | 9764347 | Кронштейн | 4 |
| 24 | J900820 | Болт | 16 |
| 25 | 8100561 | Сетка | 4 |
| 26 | M360820 | Болт винг | 16 |
| 27 | J222008 | Шайба | 16 |
| 35 | 4621534 | Крышка | 1 |
| 36 | 4621535 | Крышка | 3 |
| 37 | 4621552 | Крышка | 1 |
| 42 | 4207222 | Резиновая втулка | 3 |
| 43 | 94-2808 | Резиновая втулка | 1 |
| 44 | 7047026 | Крышка | 1 |
| 45 | 9764348 | Кронштейн | 2 |
| 46 | 4636696 | Ступень | 1 |
| 49 | J271025 | Болт с шайбой | 36 |
| 49A | J901025 | Болт | 1 |
| 49B | J222010 | Шайба | 1 |
| 50 | M361025 | Болт винг | 4 |
| 51 | J222010 | Шайба | 4 |
| 53 | 8103849 | Кронштейн | 1 |
| 54 | J281030 | Болт с шайбой | 6 |
| 54A | J901030 | Болт | 1 |
| 54B | 4486055 | Шайба | 1 |
| 55 | 7050179 | Ступень | 1 |
| 56 | J281035 | Болт с шайбой | 17 |
| 56A | J901035 | Болт | 1 |
| 56B | 4486055 | Шайба | 1 |
| 58 | 8103850 | Опора | 1 |
| 59 | 8103851 | Опора | 1 |
| 60 | J281250 | Болт с шайбой | 8 |
| 60A | J901250 | Болт | 1 |
| 60B | 4249324 | Шайба | 1 |
| 62 | 6024438 | Кронштейн | 1 |
| 63 | J281230 | Болт с шайбой | 2 |
| 63A | J901230 | Болт | 1 |
| 63B | 4249324 | Шайба | 1 |
| 64 | 7050181 | Ступень | 1 |
| 65 | 7050090 | Ступень | 1 |
| 66 | 7050180 | Ступень | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
