Консоль — HITACHI EX8000

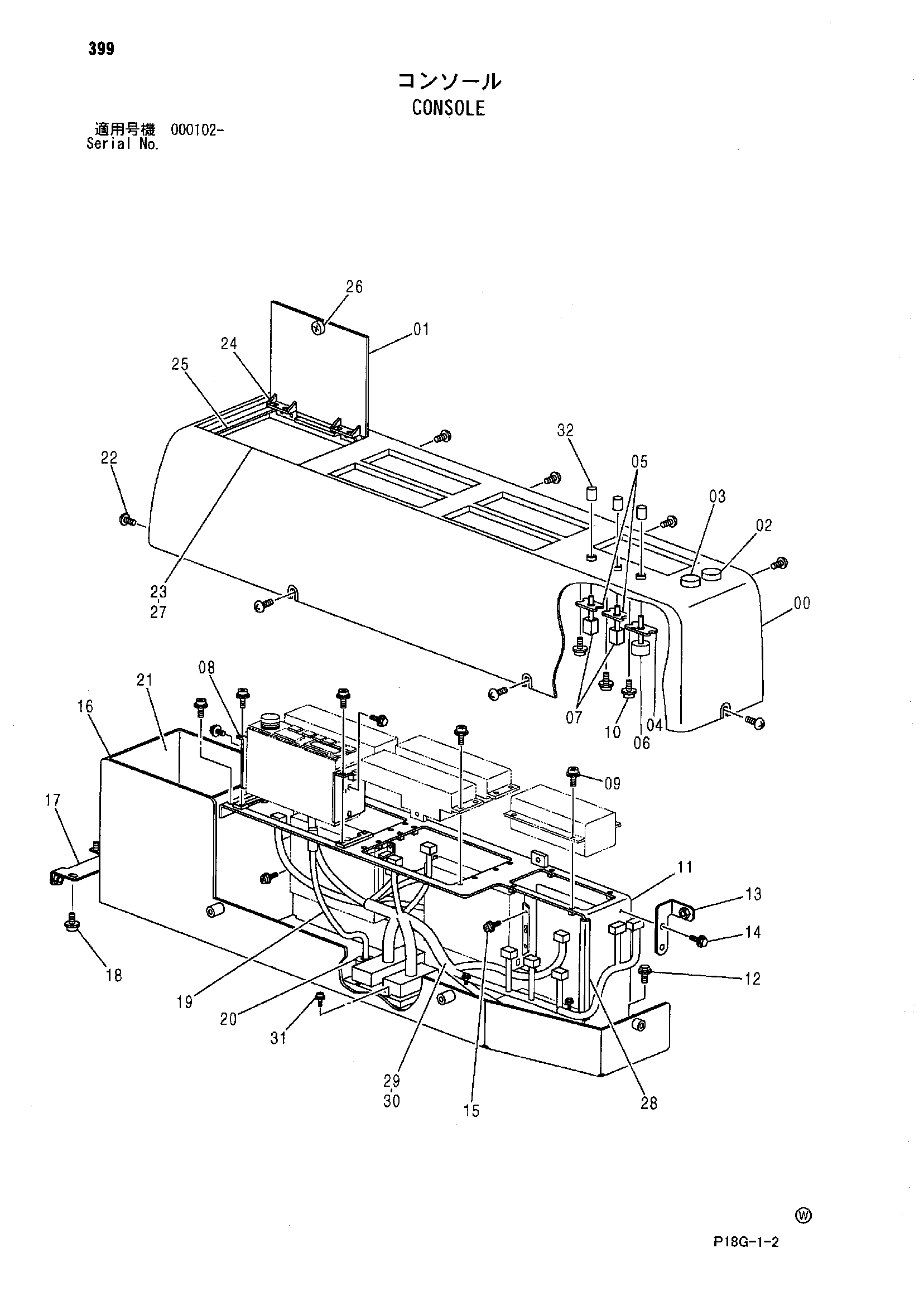

Заводская схема «Консоль» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4621595 | Консоль | 1 | |
| 00 | 4640296 | Крышка | 1 |
| 01 | 4657393 | Крышка | 1 |
| 02 | 4624143 | LED | 1 |
| 03 | 4624142 | LED | 1 |
| 04 | 4640297 | Пластина | 1 |
| 05 | 4657394 | Пластина | 2 |
| 06 | 4639780 | Потентиометер | 1 |
| 07 | 4639853 | Волуме | 2 |
| 08 | 4341706 | Кронштейн | 2 |
| 09 | J460516 | Винт с шайбой | 26 |
| 10 | J460510 | Винт с шайбой | 6 |
| 11 | 4640276 | Кронштейн | 1 |
| 12 | J260820 | Болт с шайбой | 4 |
| 12A | J900820 | Болт | 1 |
| 12B | A590108 | Плоская шайба | 1 |
| 13 | 4657395 | Кронштейн | 1 |
| 14 | J260616 | Болт с шайбой | 2 |
| 14A | J900616 | Болт | 1 |
| 14B | A590106 | Плоская шайба | 1 |
| 15 | J460410 | Винт с шайбой | 12 |
| 16 | 4640273 | Консоль | 1 |
| 17 | 4657396 | Кронштейн | 1 |
| 18 | J260820 | Болт с шайбой | 2 |
| 18A | J900820 | Болт | 1 |
| 18B | A590108 | Плоская шайба | 1 |
| 19 | 4102096 | Питатель | 1 |
| 20 | 4640304 | Резиновая втулка | 1 |
| 21 | 4657397 | Изолятор | 1 |
| 22 | J650616 | Винт | 9 |
| 23 | 4640299 | Защёлка | 1 |
| 24 | 4657398 | Винт | 8 |
| 25 | 4640305 | Уплотнение | 1 |
| 26 | 4657399 | Винт | 1 |
| 27 | 4657400 | Гайка | 1 |
| 28 | 4640205 | Защитный кожух | 1 |
| 29 | 4640298 | Жгут проводов | 1 |
| 30 | 4639983 | Лента блокировка | 5 |
| 31 | J460412 | Винт с шайбой | 8 |
| 32 | 4483208 | Ручка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
