Реле короб — HITACHI EX8000

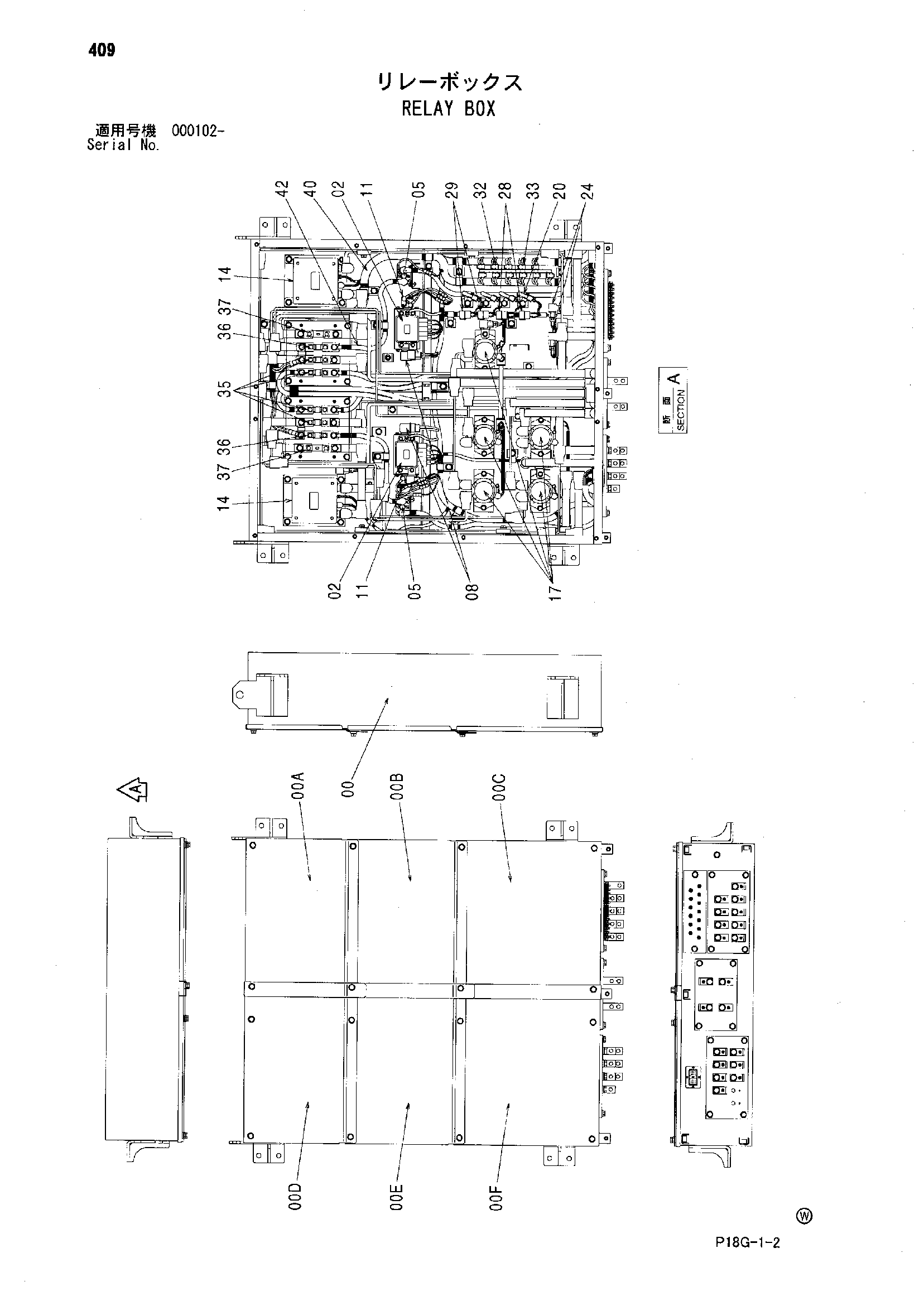

Заводская схема «Реле короб» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4621636 | Короб управление | 1 |
| 00A | 4654407 | Крышка | 1 |
| 00B | 4654408 | Крышка | 1 |
| 00C | 4654409 | Крышка | 1 |
| 00D | 4654410 | Крышка | 1 |
| 00E | 4654411 | Крышка | 1 |
| 00F | 4654412 | Крышка | 1 |
| 02 | 4435233 | Реле | 2 |
| 05 | 4287277 | Реле | 2 |
| 08 | 4352729 | Реле | 2 |
| 11 | 4279835 | Реле защитный | 2 |
| 14 | 4442038 | Реле | 2 |
| 17 | 4398041 | Реле аккумулятор | 5 |
| 20 | 4339917 | Диод | 4 |
| 24 | 4653384 | Диод | 10 |
| 28 | 4195593 | Предохранитель | 2 |
| 29 | 4195597 | Предохранитель | 2 |
| 32 | 4315323 | Фусибле-линк | 4 |
| 33 | 4315324 | Фусибле-линк | 7 |
| 35 | 4447271 | Предохранитель | 4 |
| 36 | 4453535 | Предохранитель | 2 |
| 37 | 4447287 | Предохранитель | 2 |
| 40 | 4654425 | Жгут проводов | 1 |
| 42 | 4654426 | Трос | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
