Двигатель платформа трубопроводы (левый)(4) — HITACHI EX8000

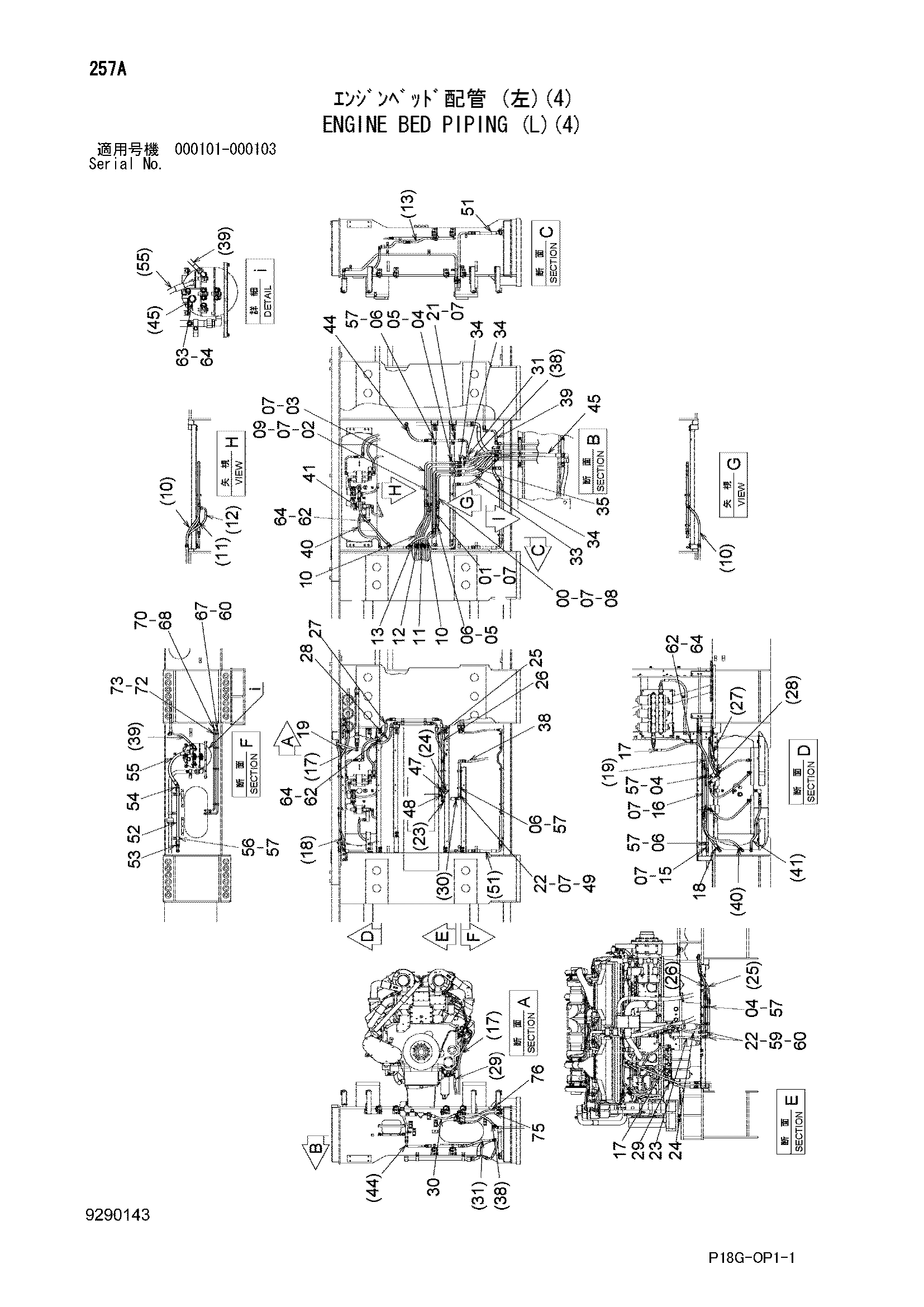

Заводская схема «Двигатель платформа трубопроводы (левый)(4)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9769407 | Трубка | 1 |
| 01 | 9769406 | Трубка | 1 |
| 02 | 9769405 | Трубка | 1 |
| 03 | 9769015 | Трубка | 1 |
| 04 | 4053596 | Хомут трубки | 8 |
| 05 | J271255 | Болт с шайбой | 5 |
| 05A | J901255 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 06 | 4053595 | Хомут трубки | 6 |
| 07 | A852166 | Адаптер | 13 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | A852266 | Угловой штуцер | 1 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | A852466 | Тройник | 1 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | 4656411 | Шланг | 2 |
| 11 | 4683469 | Шланг | 1 |
| 12 | 4410902 | Шланг | 1 |
| 13 | 4684743 | Шланг | 1 |
| 15 | 9769418 | Трубка | 1 |
| 16 | 9769417 | Трубка | 1 |
| 17 | 4666656 | Шланг | 2 |
| 18 | 4684878 | Шланг | 1 |
| 19 | 4624628 | Шланг | 1 |
| 21 | 9769416 | Трубка | 1 |
| 22 | 9769484 | Трубка | 3 |
| 23 | 4623477 | Шланг | 1 |
| 24 | 4658024 | Шланг | 1 |
| 25 | 4485416 | Шланг | 1 |
| 26 | 4631455 | Шланг | 1 |
| 27 | 4485141 | Шланг | 1 |
| 28 | 4658022 | Шланг | 1 |
| 29 | 4639833 | Шланг | 1 |
| 30 | 4684745 | Шланг | 1 |
| 31 | 4310094 | Шланг | 1 |
| 33 | 4458110 | Шланг | 1 |
| 34 | 4447217 | Шланг | 3 |
| 35 | 4636280 | Шланг | 1 |
| 38 | 4381727 | Шланг | 1 |
| 39 | 4675532 | Шланг | 1 |
| 40 | 4304395 | Шланг | 1 |
| 41 | 4684771 | Шланг | 1 |
| 44 | 4294977 | Шланг | 1 |
| 45 | 4684772 | Шланг | 1 |
| 47 | 4345723 | Адаптер | 1 |
| 48 | 4662925 | Угловой штуцер | 1 |
| 49 | A852366 | Угловой штуцер | 1 |
| 49A | 4506424 | Уплотнительное кольцо | 1 |
| 51 | 4684773 | Шланг | 1 |
| 52 | 9769584 | Трубка | 1 |
| 53 | 4042034 | Адаптер | 1 |
| 53A | 4506429 | Уплотнительное кольцо | 1 |
| 54 | 4147627 | Угловой штуцер | 1 |
| 54A | 4506429 | Уплотнительное кольцо | 1 |
| 55 | 4684774 | Шланг | 1 |
| 56 | 4053598 | Хомут трубки | 2 |
| 57 | J271265 | Болт с шайбой | 11 |
| 57A | J901265 | Болт | 1 |
| 57B | J222012 | Шайба | 1 |
| 59 | 4182736 | Адаптер | 4 |
| 60 | 4297381 | Уплотнительное кольцо | 4 |
| 62 | 4190263 | Зажим | 4 |
| 63 | 4190265 | Зажим | 1 |
| 64 | J271025 | Болт с шайбой | 4 |
| 64A | J901025 | Болт | 1 |
| 64B | J222010 | Шайба | 1 |
| 67 | 9762817 | Трубка | 1 |
| 68 | 9762814 | Трубка | 1 |
| 70 | A852133 | Адаптер | 4 |
| 70A | 4509180 | Уплотнительное кольцо | 1 |
| 72 | 4053593 | Хомут трубки | 5 |
| 73 | J271045 | Болт с шайбой | 5 |
| 73A | J901045 | Болт | 1 |
| 73B | J222010 | Шайба | 1 |
| 75 | 4622537 | Шланг | 1 |
| 76 | 4622639 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
