Пилотные гидролинии — HITACHI EX8000

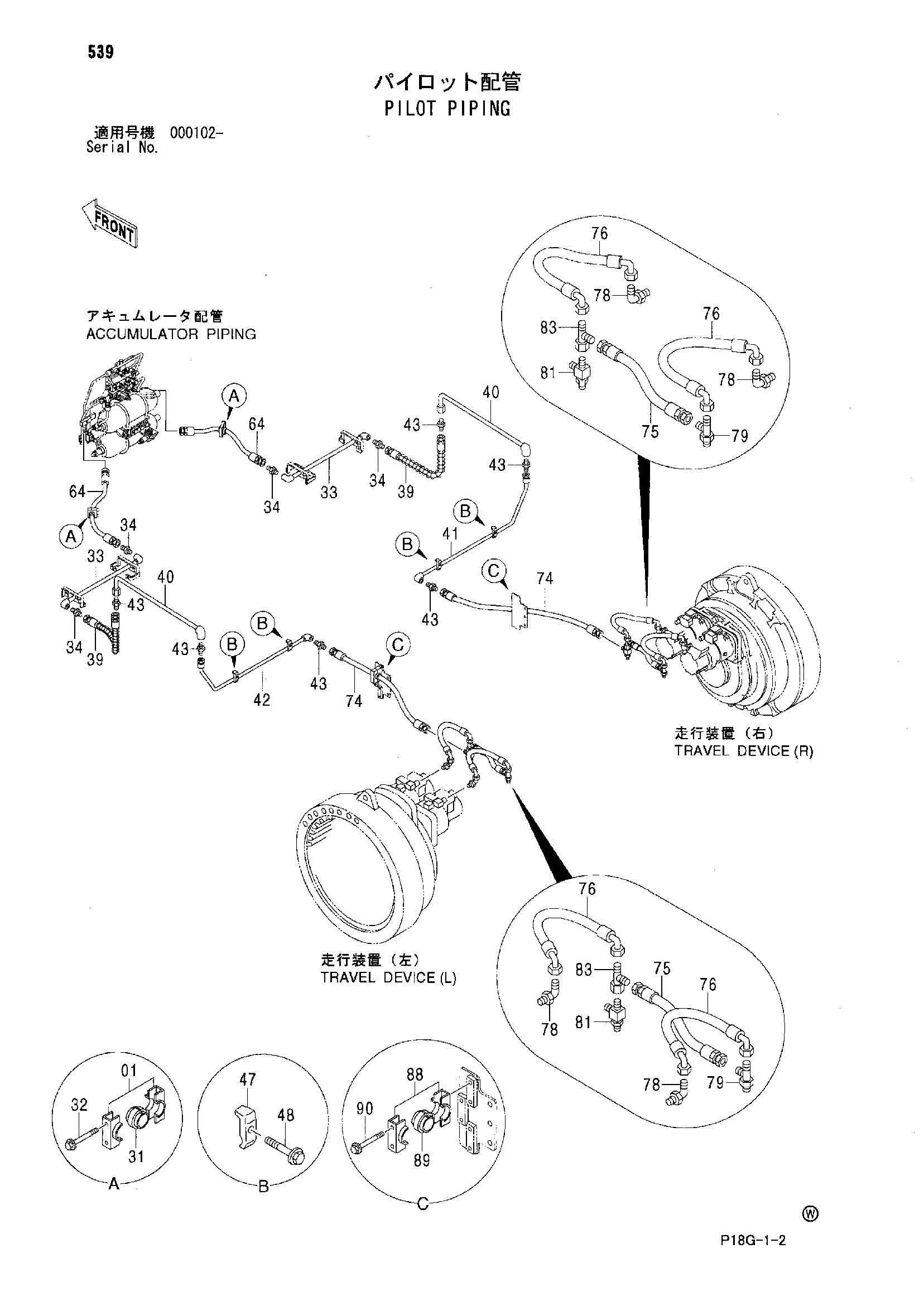

Заводская схема «Пилотные гидролинии» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4186040 | Хомут | 2 |
| 31 | 4186041 | Втулка | 2 |
| 32 | J260850 | Болт с шайбой | 4 |
| 32A | J900850 | Болт | 1 |
| 32B | A590108 | Плоская шайба | 1 |
| 33 | 9762534 | Трубка | 2 |
| 34 | A852133 | Адаптер | 4 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 39 | 4627571 | Шланг | 2 |
| 40 | 9762537 | Трубка | 2 |
| 41 | 8096297 | Трубка | 1 |
| 42 | 8096299 | Трубка | 1 |
| 43 | A852133 | Адаптер | 6 |
| 43A | 4509180 | Уплотнительное кольцо | 1 |
| 47 | 4138227 | Хомут трубки | 4 |
| 48 | J271040 | Болт с шайбой | 4 |
| 48A | J901040 | Болт | 1 |
| 48B | J222010 | Шайба | 1 |
| 64 | 4269849 | Шланг | 2 |
| 74 | 4462058 | Шланг | 2 |
| 75 | 4247368 | Шланг | 2 |
| 76 | 4449452 | Шланг | 4 |
| 78 | A852322 | Угловой штуцер | 4 |
| 78A | 957366 | Уплотнительное кольцо | 1 |
| 79 | A852422 | Тройник | 2 |
| 79A | 957366 | Уплотнительное кольцо | 1 |
| 81 | 4239712 | Тройник | 2 |
| 81A | 957366 | Уплотнительное кольцо | 1 |
| 83 | 4252786 | Тройник | 2 |
| 88 | 4217754 | Кланп | 2 |
| 89 | 4217755 | Втулка | 2 |
| 90 | J260870 | Болт с шайбой | 4 |
| 90A | J900870 | Болт | 1 |
| 90B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
