Подогрев щиток (1)(правый) — HITACHI EX8000

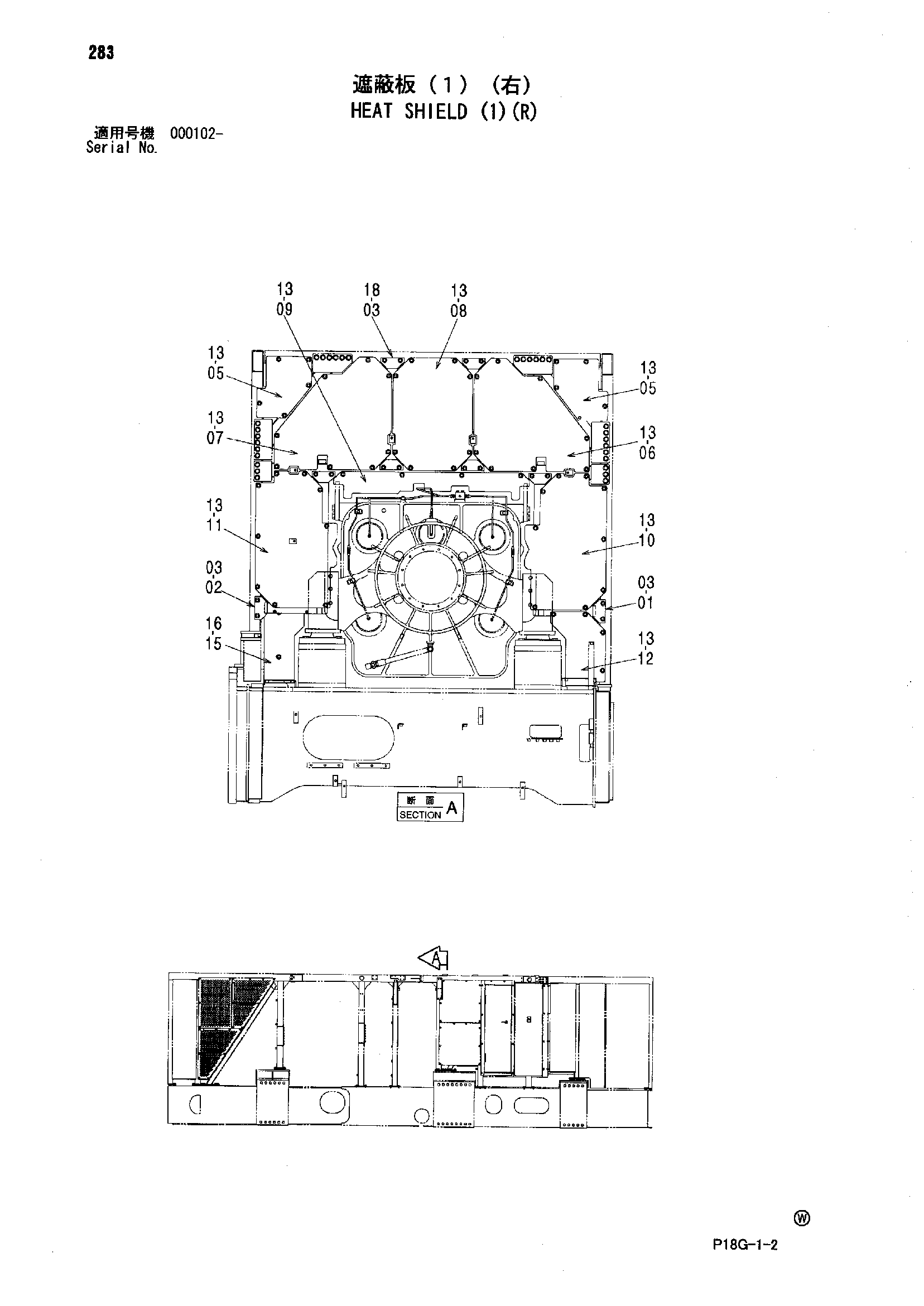

Заводская схема «Подогрев щиток (1)(правый)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8096495 | Кронштейн | 1 |
| 02 | 8096496 | Кронштейн | 1 |
| 03 | J281035 | Болт с шайбой | 16 |
| 03A | J901035 | Болт | 1 |
| 03B | 4486055 | Шайба | 1 |
| 05 | 4621227 | Крышка | 2 |
| 06 | 7046398 | Крышка | 1 |
| 07 | 7046399 | Крышка | 1 |
| 08 | 8096497 | Крышка | 1 |
| 09 | 3102471 | Крышка | 1 |
| 10 | 7046400 | Крышка | 1 |
| 11 | 7046401 | Крышка | 1 |
| 12 | 8096498 | Крышка | 1 |
| 13 | J281030 | Болт с шайбой | 60 |
| 13A | J901030 | Болт | 1 |
| 13B | 4486055 | Шайба | 1 |
| 15 | 3102470 | Крышка | 1 |
| 16 | J281025 | Болт с шайбой | 2 |
| 16A | J901025 | Болт | 1 |
| 16B | 4486055 | Шайба | 1 |
| 18 | 8097520 | Кронштейн | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
