Топливный ракк управление — HITACHI EX8000

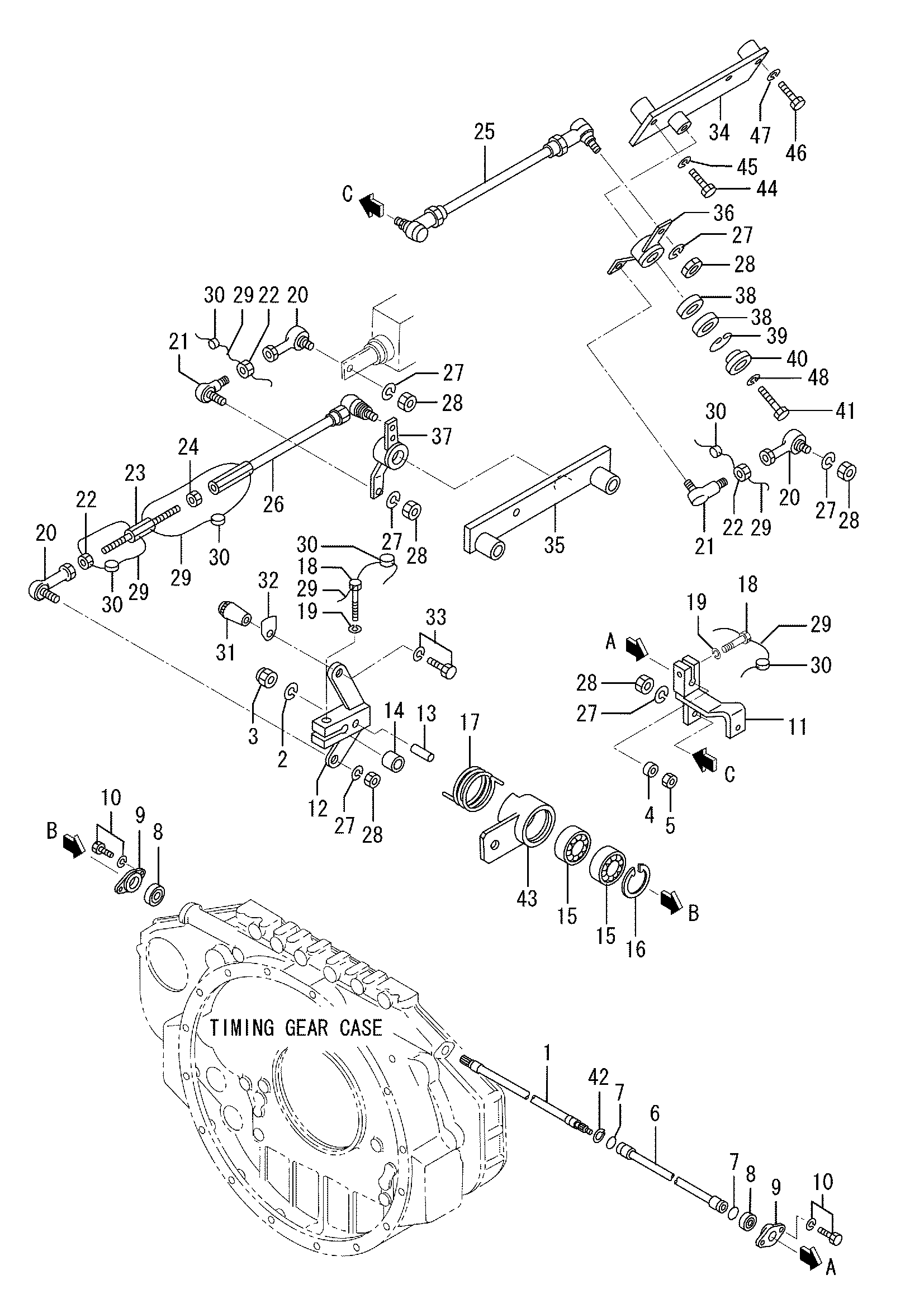

Заводская схема «Топливный ракк управление» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H3776127100 | Вал, управление | 1 |
| 2 | HF251510000 | Пружинная шайба | 1 |
| 3 | HF244510000 | Гайка, селф локкинг | 1 |
| 4 | H3776306200 | Проставка | 1 |
| 5 | H3776306400 | Гайка, блокировка | 1 |
| 6 | H3776116200 | Трубка | 1 |
| 7 | H3266306300 | Уплотнительное кольцо | 2 |
| 8 | H3266306200 | Подшипник, шарик | 2 |
| 8 | H3266316200 | Подшипник, шарик | 2 |
| 9 | H3746100500 | Крышка, подшипник | 2 |
| 9 | H3786100500 | Крышка, подшипник | 2 |
| 10 | HF180508016 | Болт, W/шайба | 4 |
| 11 | H3776136901 | Рычаг, правый | 1 |
| 12 | H3776157201 | Рычаг, левый | 1 |
| 13 | H3776109800 | Палец, довел | 1 |
| 14 | H9136503200 | Проставка | 1 |
| 15 | H3756300900 | Подшипник, шарик | 2 |
| 15 | H3756310900 | Подшипник, шарик | 2 |
| 16 | HF320203200 | Кольцо, стопорный | 1 |
| 17 | H3256148600 | Пружина | 1 |
| 18 | HF111508025 | Болт, локкинг провод | 2 |
| 19 | HF251508000 | Пружинная шайба | 2 |
| 20 | H35A6138600 | Соединение, шарик | 3 |
| 21 | H3756315400 | Соединение, шарик | 2 |
| 22 | H3306311400 | Гайка | 3 |
| 22 | H3756004800 | Гайка | 3 |
| 23 | H4206121800 | Шток | 1 |
| 24 | H0941300800 | Гайка, блокировка | 1 |
| 25 | H3776128700 | Тяга, правый | 1 |
| 26 | H3776128800 | Тяга, левый | 1 |
| 27 | HF251510000 | Пружинная шайба | 2 |
| 28 | HF244508000 | Гайка | 6 |
| 29 | H35A6109900 | Провод, уплотнение | 6 |
| 30 | H4800096600 | Уплотнение | 6 |
| 31 | H5177603000 | Рукоятка | 1 |
| 32 | H4594030101 | Пластина, предупреждение | 1 |
| 33 | HF180508020 | Болт, W/шайба | 1 |
| 34 | H3776127500 | Кронштейн, рычаг правый | 1 |
| 35 | H3776127600 | Кронштейн, рычаг левый | 1 |
| 36 | H3776107702 | Рычаг, тяга правый | 1 |
| 37 | H3776117802 | Рычаг, тяга левый | 1 |
| 38 | H3756300800 | Подшипник, шарик | 4 |
| 38 | H3756310800 | Подшипник, шарик | 4 |
| 39 | HF320203000 | Кольцо, стопорный | 2 |
| 40 | H3256118300 | Пластина, концевой | 2 |
| 40 | H3786100600 | Пластина, концевой | 2 |
| 41 | HF180510040 | Болт, W/шайба | 2 |
| 41 | H6435141900 | Болт | 2 |
| 42 | HF320001700 | Кольцо, стопорный | 1 |
| 43 | H3776315902 | Рычаг, левый | 1 |
| 43 | H3776325900 | Рычаг, левый | 1 |
| 44 | H3776119300 | Болт, рычаг кронштейн | 2 |
| 45 | HF251514000 | Пружинная шайба | 2 |
| 46 | HF103512065 | Болт | 2 |
| 47 | HF251512000 | Пружинная шайба | 2 |
| 48 | HF251510000 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
