Каталог запчастей HITACHI
Электрооборудование (правый)(1-1) — HITACHI EX8000

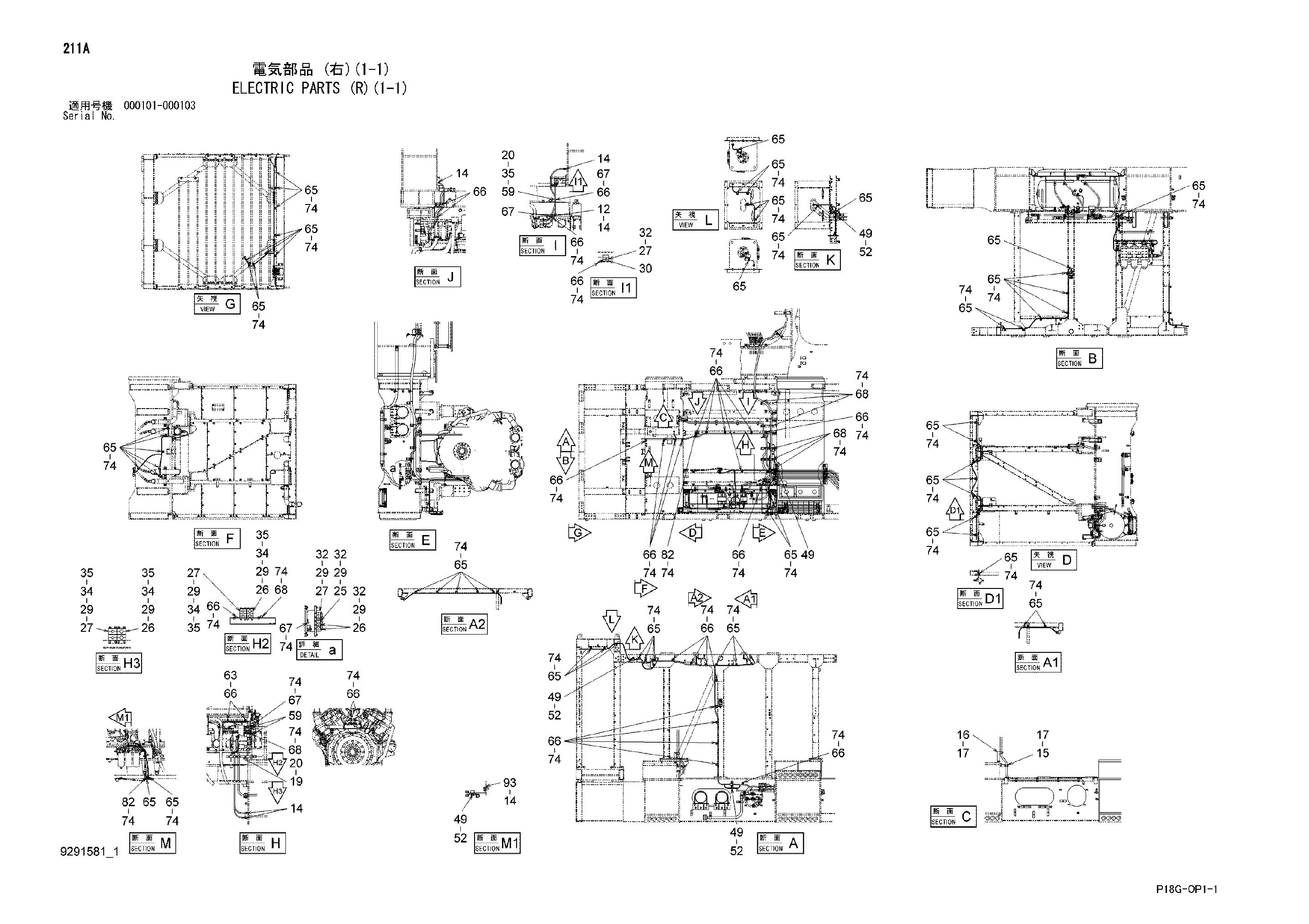

Заводская схема «Электрооборудование (правый)(1-1)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 12 | 9763374 | Кронштейн | 1 |
| 14 | J271225 | Болт с шайбой | 6 |
| 14A | J901225 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 15 | 8113090 | Кронштейн | 1 |
| 16 | 8113091 | Кронштейн | 1 |
| 17 | J271020 | Болт с шайбой | 4 |
| 17A | J901020 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 19 | 8102614 | Кронштейн | 1 |
| 20 | J271025 | Болт с шайбой | 3 |
| 20A | J901025 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 25 | 4454818 | Хомут | 4 |
| 26 | 4454814 | Хомут | 5 |
| 27 | 4454817 | Хомут | 11 |
| 29 | 4454820 | Кронштейн | 21 |
| 30 | 9763899 | Кронштейн | 1 |
| 32 | J271075 | Болт с шайбой | 21 |
| 32A | J901075 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 34 | J901006 | Болт | 8 |
| 35 | J222010 | Шайба | 8 |
| 49 | 4448037 | Кронштейн | 11 |
| 52 | J271025 | Болт с шайбой | 9 |
| 52A | J901025 | Болт | 1 |
| 52B | J222010 | Шайба | 1 |
| 59 | J950010 | Гайка | 3 |
| 63 | J260825 | Болт с шайбой | 2 |
| 63A | J900825 | Болт | 1 |
| 63B | A590108 | Плоская шайба | 1 |
| 65 | 4190261 | Зажим | 65 |
| 66 | 4190253 | Зажим | 30 |
| 67 | 4190274 | Зажим | 15 |
| 68 | 4192035 | Зажим | 12 |
| 72 | 4055312 | Ленточный зажим | 30 |
| 74 | J271025 | Болт с шайбой | 100 |
| 74A | J901025 | Болт | 1 |
| 74B | J222010 | Шайба | 1 |
| 82 | 9764345 | Кронштейн | 10 |
| 93 | 9768598 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
