Верхний ступень (1-1)(центральный) — HITACHI EX8000

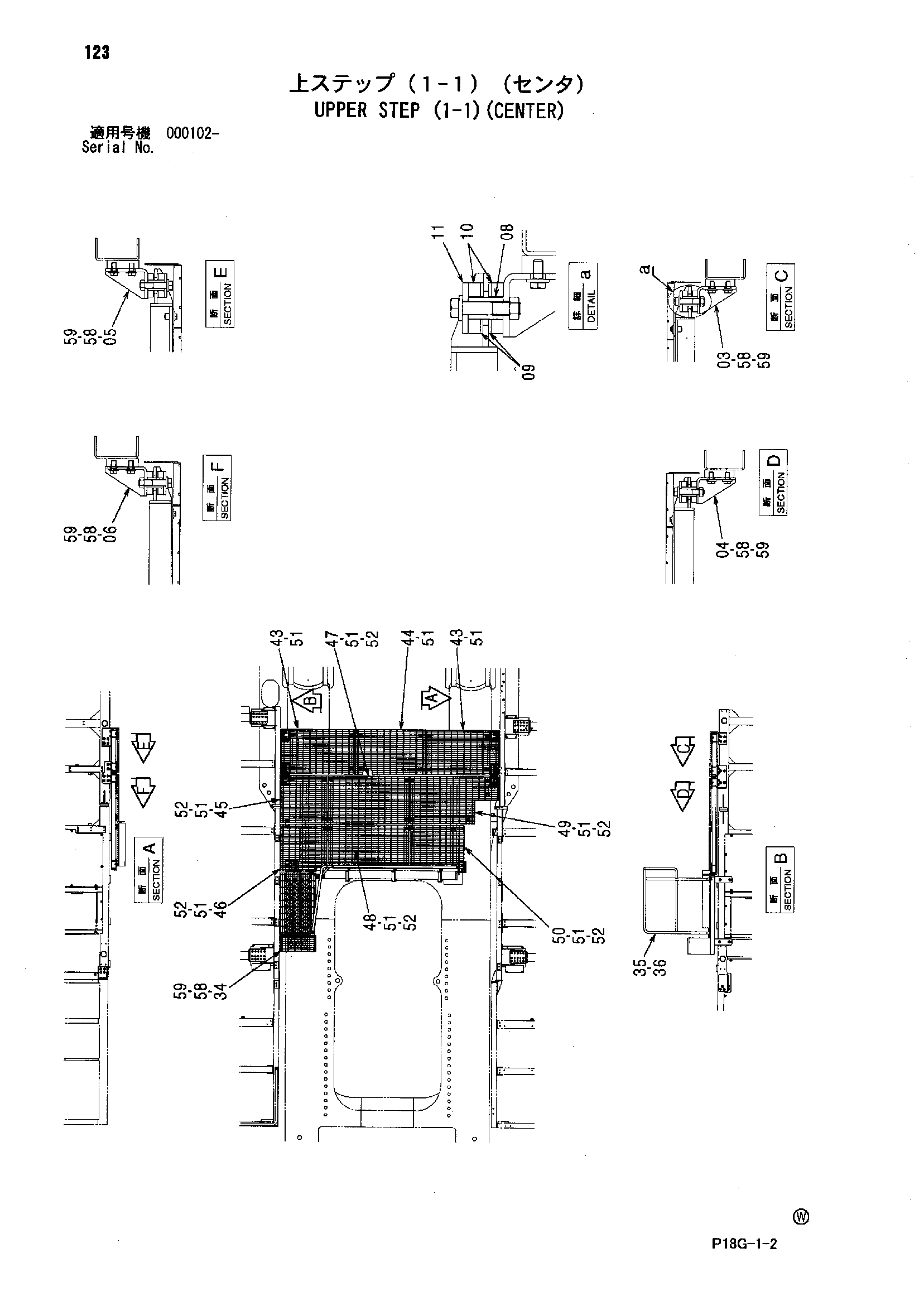

Заводская схема «Верхний ступень (1-1)(центральный)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 9762803 | Кронштейн | 1 |
| 04 | 9762804 | Кронштейн | 1 |
| 05 | 9762805 | Кронштейн | 1 |
| 06 | 9762806 | Кронштейн | 1 |
| 08 | 4622584 | Проставка | 16 |
| 09 | 4622582 | Пластина | 16 |
| 10 | 4622583 | Пластина резиновый | 16 |
| 11 | 4622581 | Пластина | 8 |
| 34 | 6024382 | Ступень | 1 |
| 35 | 8103751 | Поручень | 1 |
| 36 | J271240 | Болт с шайбой | 4 |
| 36A | J901240 | Болт | 1 |
| 36B | J222012 | Шайба | 1 |
| 43 | 7047924 | Ступень | 2 |
| 44 | 7047925 | Ступень | 1 |
| 45 | 7047926 | Ступень | 1 |
| 46 | 7047927 | Ступень | 1 |
| 47 | 7047928 | Ступень | 1 |
| 48 | 7047929 | Ступень | 1 |
| 49 | 7047930 | Ступень | 1 |
| 50 | 7047931 | Ступень | 1 |
| 51 | J281035 | Болт с шайбой | 28 |
| 51A | J901035 | Болт | 1 |
| 51B | 4486055 | Шайба | 1 |
| 52 | J281025 | Болт с шайбой | 9 |
| 52A | J901025 | Болт | 1 |
| 52B | 4486055 | Шайба | 1 |
| 58 | J921635 | Болт | 22 |
| 59 | 4087197 | Шайба | 22 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
