Крышка двигателя (левый)(1-3) — HITACHI EX8000

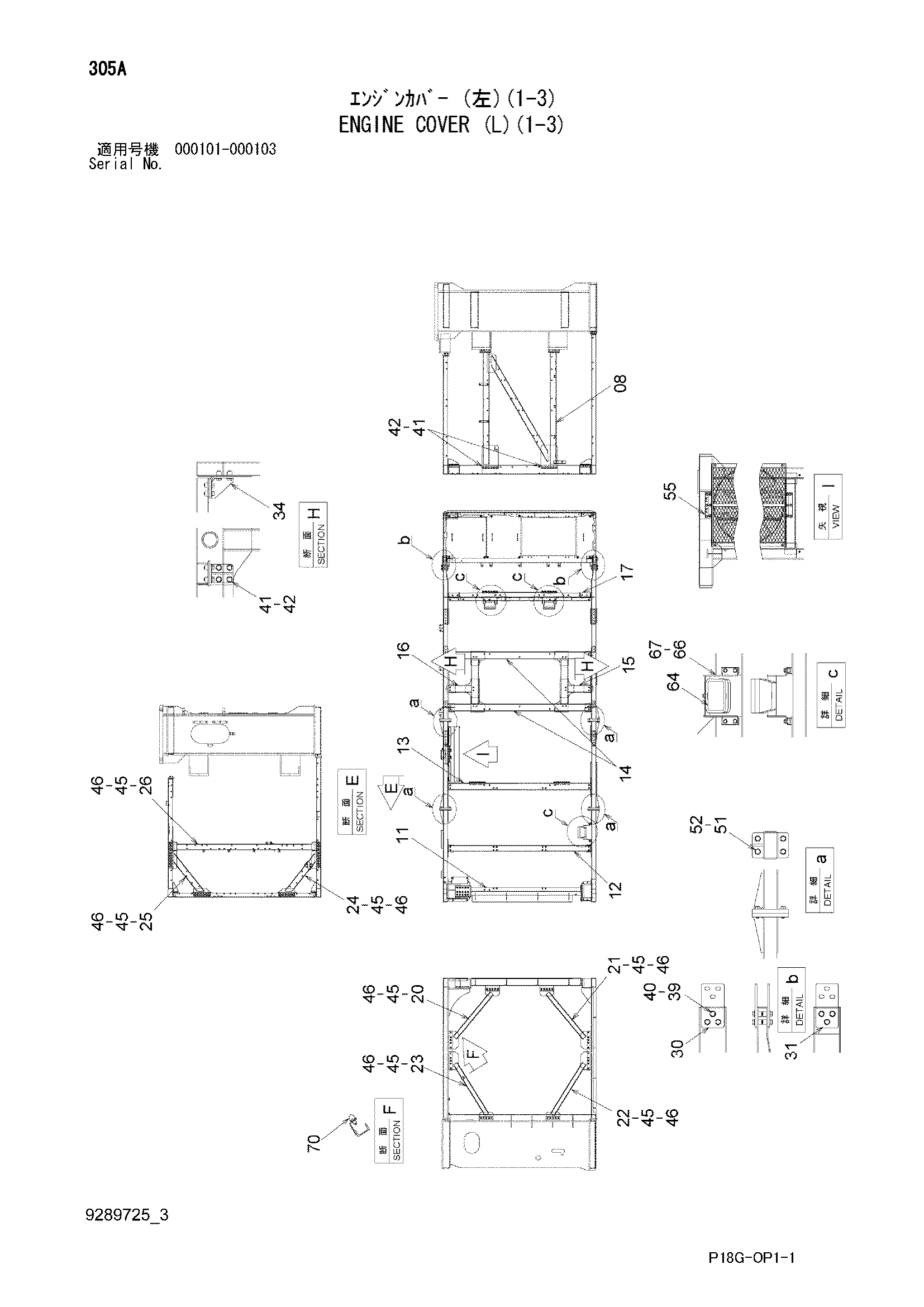

Заводская схема «Крышка двигателя (левый)(1-3)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 08 | 6026192 | Опора | 1 |
| 11 | 7046371 | Балка | 1 |
| 12 | 8096446 | Балка | 1 |
| 13 | 7054788 | Балка | 1 |
| 14 | 7054455 | Балка | 2 |
| 15 | 8112637 | Балка | 1 |
| 16 | 8112638 | Балка | 1 |
| 17 | 6026193 | Балка | 1 |
| 20 | 8096464 | Стойка | 1 |
| 21 | 8096465 | Стойка | 1 |
| 22 | 8096466 | Стойка | 1 |
| 23 | 8099532 | Стойка | 1 |
| 24 | 7054858 | Стойка | 1 |
| 25 | 8111777 | Стойка | 1 |
| 26 | 7054313 | Балка | 1 |
| 30 | 4683630 | Пластина | 2 |
| 31 | 4683631 | Пластина | 2 |
| 34 | 9769425 | Кронштейн | 2 |
| 39 | J931640 | Болт | 12 |
| 40 | J222016 | Шайба | 12 |
| 41 | J931645 | Болт | 20 |
| 42 | J222016 | Шайба | 20 |
| 45 | J931645 | Болт | 70 |
| 46 | 4087197 | Шайба | 70 |
| 51 | J931655 | Болт | 16 |
| 52 | 4087197 | Шайба | 16 |
| 55 | J281235 | Болт с шайбой | 6 |
| 55A | J901235 | Болт | 1 |
| 55B | 4249324 | Шайба | 1 |
| 64 | 4336570 | Фара | 3 |
| 64A | 4326801 | Ленс блок | 1 |
| 64B | 4326802 | Рама | 1 |
| 64C | 4285648 | Лампа | 1 |
| 64D | 4326803 | Прокладка | 1 |
| 64E | 4307026 | Шайба | 1 |
| 64F | 4307027 | Винт | 4 |
| 64G | A590114 | Плоская шайба | 1 |
| 64H | A590914 | Пружинная шайба | 1 |
| 64I | J952014 | Гайка | 1 |
| 66 | 8059828 | Кронштейн | 3 |
| 67 | J271025 | Болт с шайбой | 12 |
| 67A | J901025 | Болт | 1 |
| 67B | J222010 | Шайба | 1 |
| 70 | 4204586 | Ограничитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
