Двигатель платформа трубопроводы (левый)(1) — HITACHI EX8000

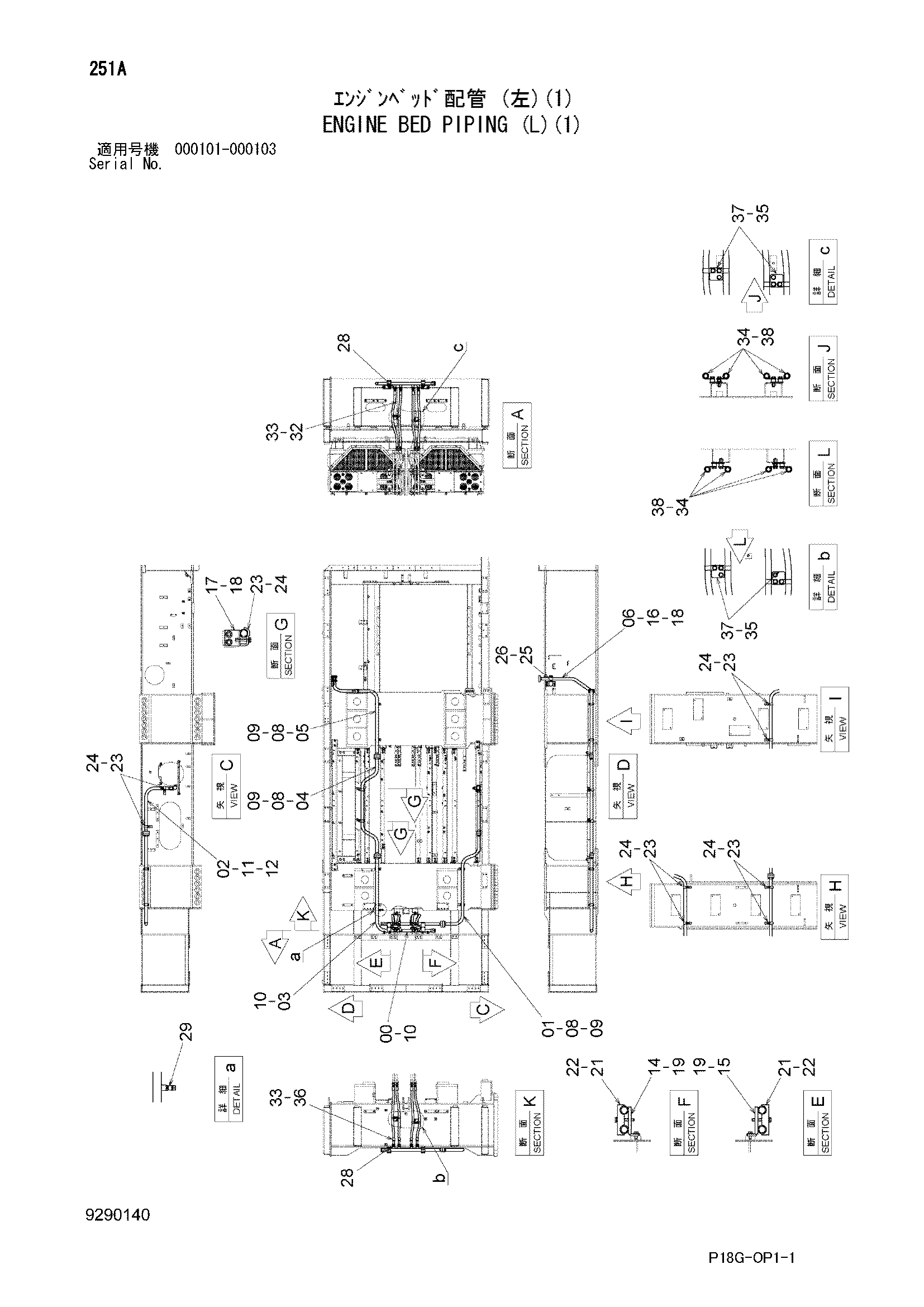

Заводская схема «Двигатель платформа трубопроводы (левый)(1)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8113275 | Трубка | 1 |
| 01 | 8119503 | Трубка | 1 |
| 02 | 8113277 | Трубка | 1 |
| 03 | 8113079 | Трубка | 1 |
| 04 | 8113080 | Трубка | 1 |
| 05 | 8113319 | Трубка | 1 |
| 06 | 8113321 | Трубка | 1 |
| 08 | M341445 | Болт с внутренним шестигранником | 20 |
| 09 | 4292383 | Уплотнительное кольцо | 5 |
| 10 | A885000 | Пробка | 2 |
| 10A | 970860 | Уплотнительное кольцо | 1 |
| 11 | A853300 | Угловой штуцер | 1 |
| 11A | 970860 | Уплотнительное кольцо | 1 |
| 12 | A852166 | Адаптер | 1 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | 8114988 | Кронштейн | 1 |
| 15 | 8114987 | Кронштейн | 1 |
| 16 | 9764747 | Кронштейн | 1 |
| 17 | 9769442 | Кронштейн | 2 |
| 18 | J281235 | Болт с шайбой | 6 |
| 18A | J901235 | Болт | 1 |
| 18B | 4249324 | Шайба | 1 |
| 19 | J281230 | Болт с шайбой | 4 |
| 19A | J901230 | Болт | 1 |
| 19B | 4249324 | Шайба | 1 |
| 21 | 4130261 | Хомут трубки | 2 |
| 22 | J271290 | Болт с шайбой | 4 |
| 22A | J901290 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 23 | 4053698 | Хомут трубки | 10 |
| 24 | J271270 | Болт с шайбой | 10 |
| 24A | J901270 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 25 | 4268428 | Хомут трубки | 1 |
| 26 | J271275 | Болт с шайбой | 2 |
| 26A | J901275 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
| 28 | A853166 | Адаптер | 8 |
| 28A | 4506424 | Уплотнительное кольцо | 1 |
| 29 | 4436271 | Датчик давления | 1 |
| 29A | 4365826 | Уплотнительное кольцо | 1 |
| 32 | 4684332 | Шланг | 4 |
| 33 | 4187308 | Уплотнительное кольцо | 16 |
| 34 | 4192035 | Зажим | 8 |
| 35 | J271030 | Болт с шайбой | 4 |
| 35A | J901030 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 36 | 4689805 | Шланг | 4 |
| 37 | 9768861 | Кронштейн | 4 |
| 38 | J271025 | Болт с шайбой | 8 |
| 38A | J901025 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
