Электрооборудование (центральный) — HITACHI EX8000

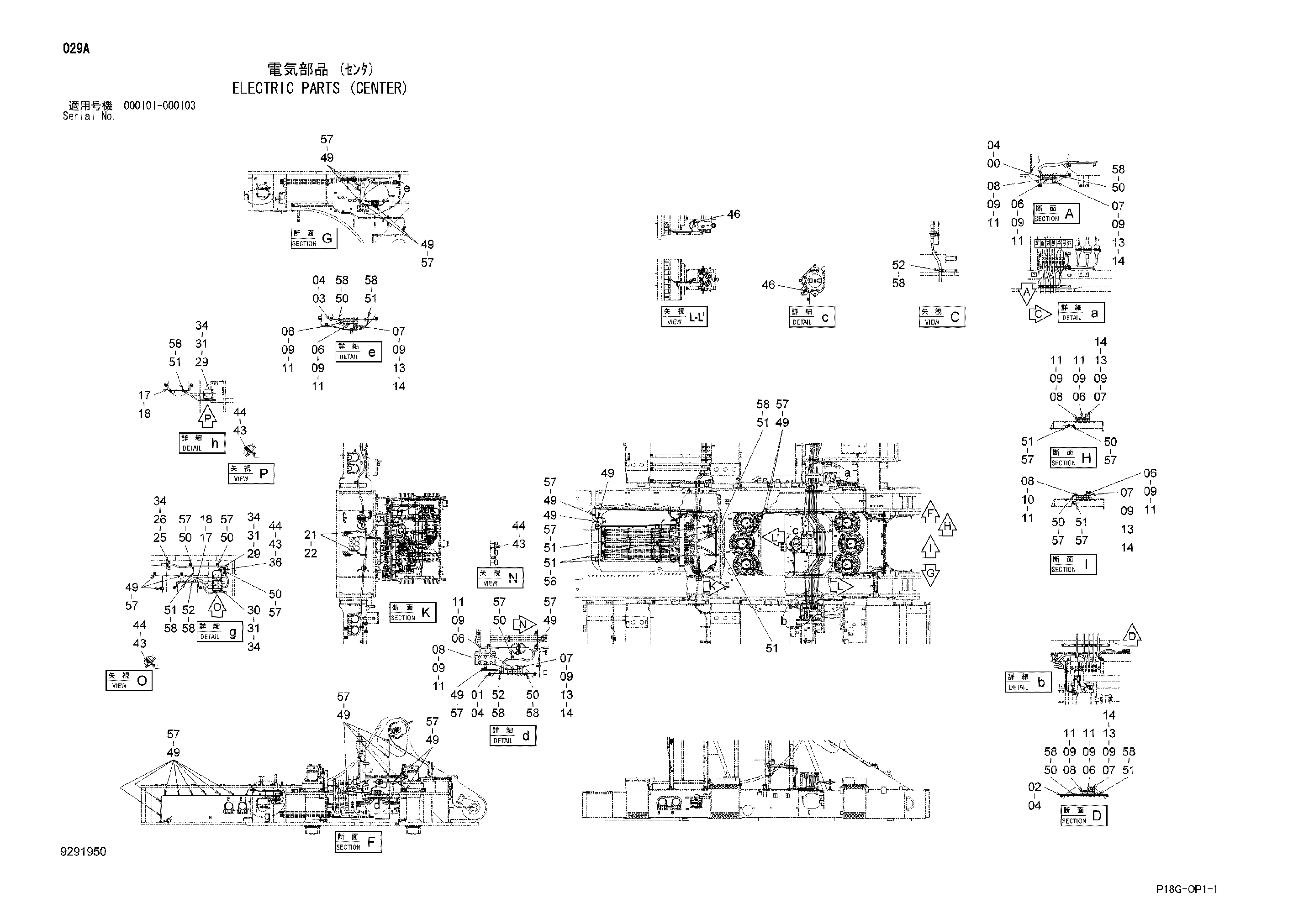

Заводская схема «Электрооборудование (центральный)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8101613 | Кронштейн | 1 |
| 01 | 8101616 | Кронштейн | 1 |
| 02 | 8101615 | Кронштейн | 1 |
| 03 | 8101614 | Кронштейн | 1 |
| 04 | J271035 | Болт с шайбой | 8 |
| 04A | J901035 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | 4454818 | Хомут | 6 |
| 07 | 4454814 | Хомут | 12 |
| 08 | 4454817 | Хомут | 6 |
| 09 | 4454820 | Кронштейн | 24 |
| 10 | 9763899 | Кронштейн | 2 |
| 11 | J271075 | Болт с шайбой | 24 |
| 11A | J901075 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 13 | J901008 | Болт | 24 |
| 14 | J222010 | Шайба | 24 |
| 17 | 8099517 | Кронштейн | 2 |
| 18 | J271235 | Болт с шайбой | 4 |
| 18A | J901235 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 21 | 8097695 | Кронштейн | 2 |
| 22 | J271025 | Болт с шайбой | 4 |
| 22A | J901025 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 25 | 4626547 | Кронштейн | 1 |
| 26 | J271030 | Болт с шайбой | 2 |
| 26A | J901030 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 29 | 8113911 | Кронштейн | 2 |
| 30 | 8099528 | Кронштейн | 1 |
| 31 | J271030 | Болт с шайбой | 6 |
| 31A | J901030 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 34 | J460316 | Винт с шайбой | 20 |
| 36 | 9764345 | Кронштейн | 1 |
| 43 | 4448037 | Кронштейн | 7 |
| 44 | J271025 | Болт с шайбой | 6 |
| 44A | J901025 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 46 | 4055312 | Ленточный зажим | 50 |
| 49 | 4190261 | Зажим | 26 |
| 50 | 4190274 | Зажим | 8 |
| 51 | 4192035 | Зажим | 2 |
| 52 | 4190264 | Зажим | 4 |
| 57 | J271025 | Болт с шайбой | 34 |
| 57A | J901025 | Болт | 1 |
| 57B | J222010 | Шайба | 1 |
| 58 | J271030 | Болт с шайбой | 15 |
| 58A | J901030 | Болт | 1 |
| 58B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
