Трансмиссия (ход) — HITACHI EX8000

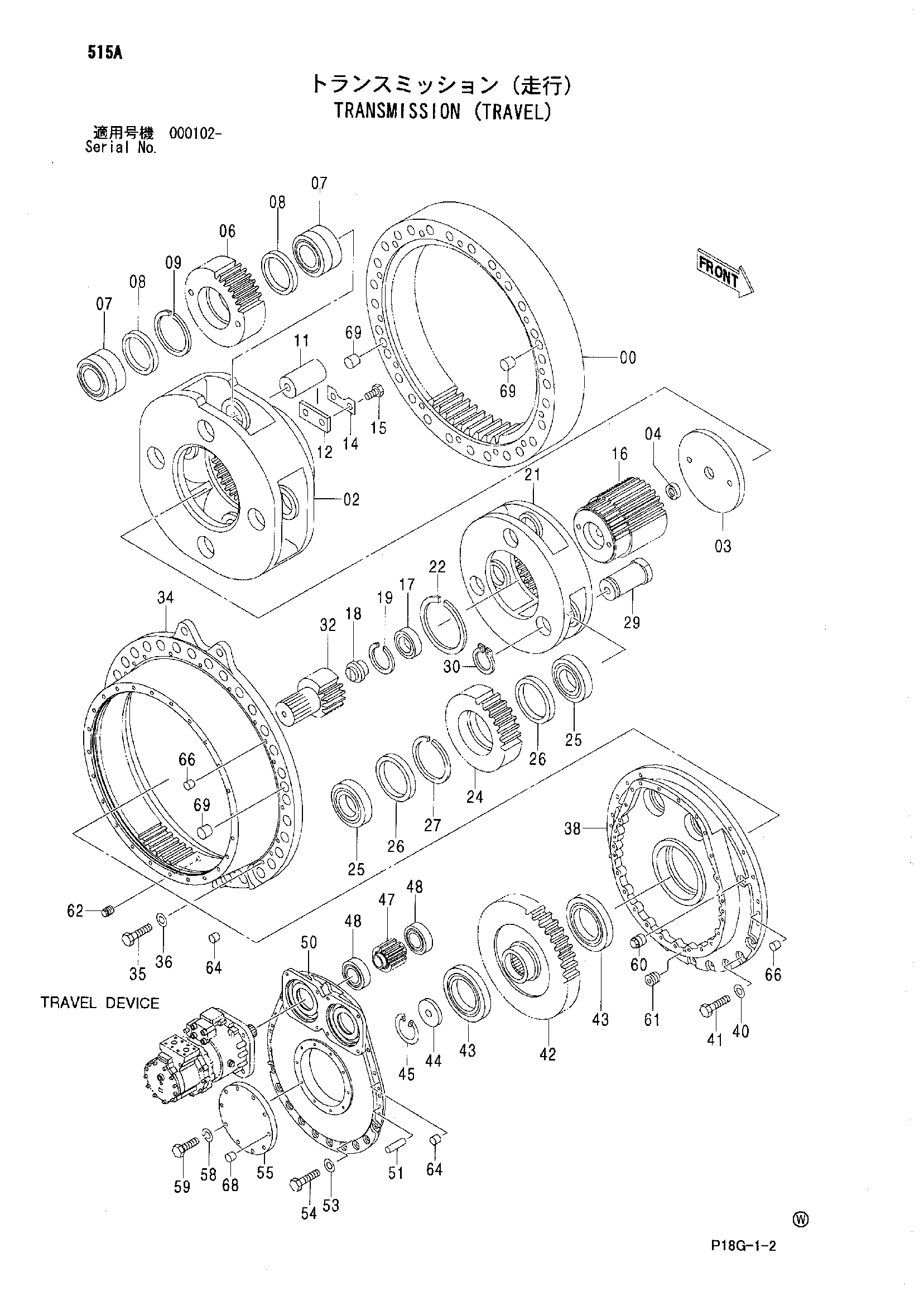

Заводская схема «Трансмиссия (ход)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9235425 замена: 9237027	T. миссион	1
	(9237027)	T. миссион	1
00	1032143	Коронная шестерня	1
02	1032144	Водило	1
03	4615019	Пластина	1
04	4615018	Сиденье	1
06	3101160	Планетарная шестерня	4
07	4615014	Подшипник. спх.рол.	4
08	4615013	Проставка	8
09	4615012	Стопорное кольцо	4
11	3101156	Палец	4
12	4392773	Стопорная пластина	4
14	4615016	Стопорная шайба	4
15	J932245	Болт	8
16	3101159	Солнечная шестерня	1
17	4076912	Шариковый подшипник	1
18	4392776	Стопорный палец	1
19	4116293	Стопорное кольцо	1
21	2051024	Водило	1
22	4395217	Стопорное кольцо	1
24	3101158	Планетарная шестерня	3
25	4615011	Роликовый подшипник	3
26	4615010	Проставка	6
27	4615009	Стопорное кольцо	3
29	3101155	Палец	3
30	4511549	Стопорное кольцо	3
32	2051025	Солнечная шестерня	1
34	1032142	Коронная шестерня	1
35	J932000	Болт	15
36	4018545	Шайба	15
38	1032145	Корпус	1
40	4085614	Шайба	24
41	J932470	Болт	24
42	2051026	Шестерня	1
43	4615008	Шариковый подшипник	2
44	4392779	Проставка	1
45	4193814	Стопорное кольцо	1
47	3101157	Ведущая шестерня	2
48	4615007	Роликовый подшипник	4
50	1031952	Крышка	1
51	427156	Установочный штифт	2
53	4018545	Шайба	25
54	J932060	Болт	25
55	3101206	Крышка	1
58	A590918	Пружинная шайба	10
59	J931855	Болт	10
60	4083435	Пробка	2
61	94-2015	Пробка	1
62	4616311	Пробка	1
64	425176	Пробка	2
66	456336	Пробка	6
68	428028	Пробка	2
69	4615004	Пробка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
