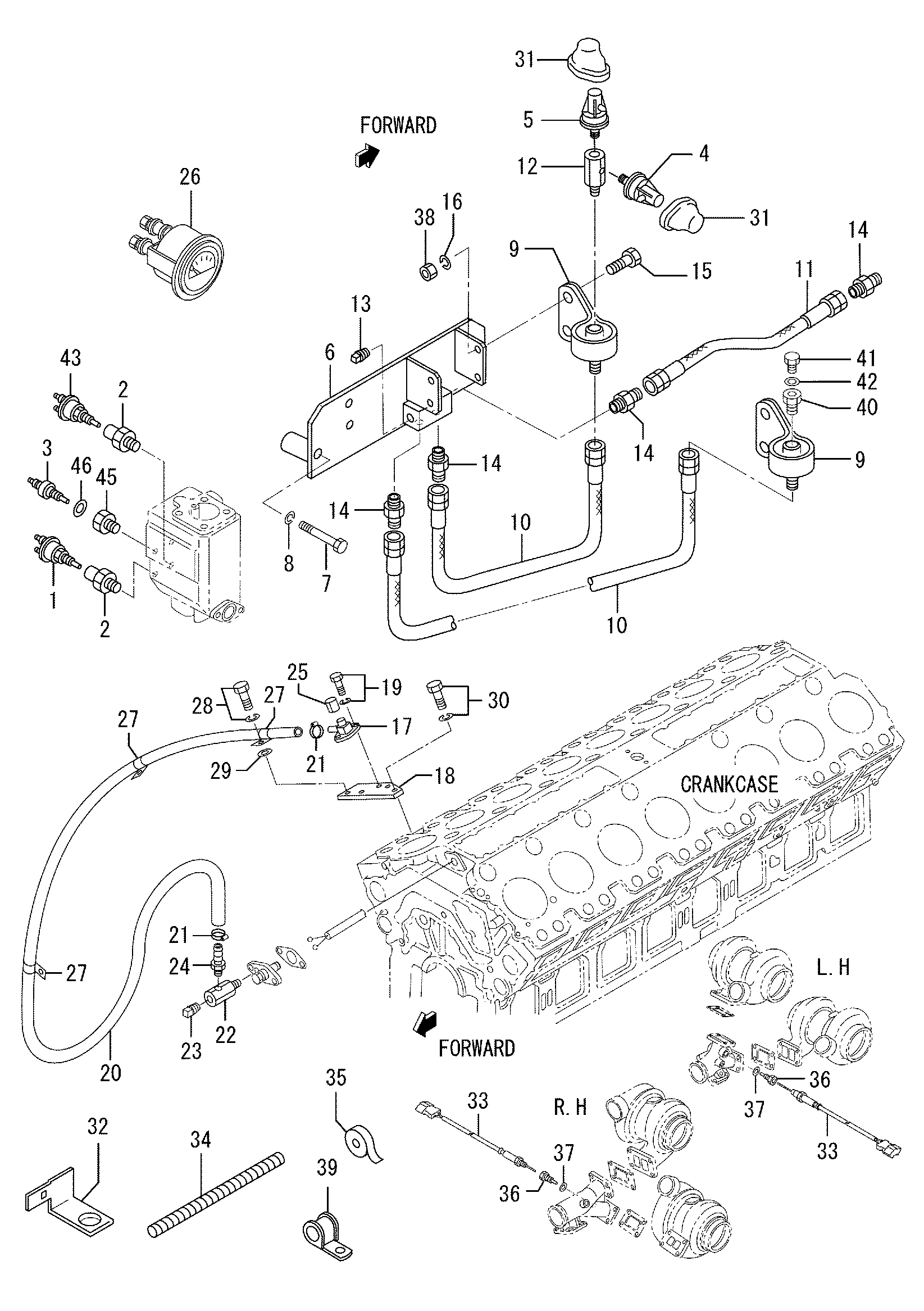

Прибор(деталь-1) — HITACHI EX8000

Заводская схема «Прибор(деталь-1)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	H3754704100	Выключатель, термостатический	1
2	H4560042901	Разъём	2
3	H3789200300	Блок, водяной	1
4	H0444245400	Выключатель, давление	1
5	H0444245700	Выключатель, давление	1
6	H4752040701	Кронштейн	1
7	HF103512070	Болт	2
8	HF251512000	Пружинная шайба	2
9	H3123655100	Крепление, масляный пресс блок	2
10	H4595104024	Трубка, флексибле	2
11	H4595104034	Трубка, флексибле	1
12	H4568950401	Разъём	1
13	HF500610000	Пробка, таперед	1
14	HF454006300	Разъём	4
15	HF103510016	Болт	4
16	HF251510000	Пружинная шайба	2
17	HMC885208	Датчик, боост	1
18	H3789210100	Пластина, боост датчик	1
19	HF180506014	Болт, W/шайба	2
20	H3789001600	Шланг, резиновый	1
21	H0531750161	Хомут	2
22	H4568950401	Разъём	1
23	HF500610000	Пробка, таперед	1
24	H4730206300	Ниппель	1
25	H3759210100	Разъём	1
26	H3789200400	Измеритель, водяной	1
27	H0531741200	Зажим	3
28	HF180510016	Болт, W/шайба	1
29	HF250010000	Шайба, плаин	2
30	HF180510020	Болт, W/шайба	2
31	H0439000800	Резиновый, боот	2
32	H3789200600	Стойка	6
33	H3789201100	Датчик, EXH GAS	2
34	H3789201300	Трубка, корругате	2
35	H3789201400	Лента, винйл	1
36	H3789201200	Разъём, EXH	2
37	H4123203900	Прокладка	2
38	HF230010000	Гайка	2
39	HMH020430	Хомут	5
40	H3783605600	Разъём	1
41	HF500014000	Пробка, дренажный	1
42	H0594601401	Шайба, сеалинг	1
43	H0444230200	Выключатель, термостатический	1
43	H0444230210	Выключатель, термостатический	1
44	H3784604100	Разъём	1
45	H3789200700	Шайба	1
