Рама (правый) — HITACHI EX8000

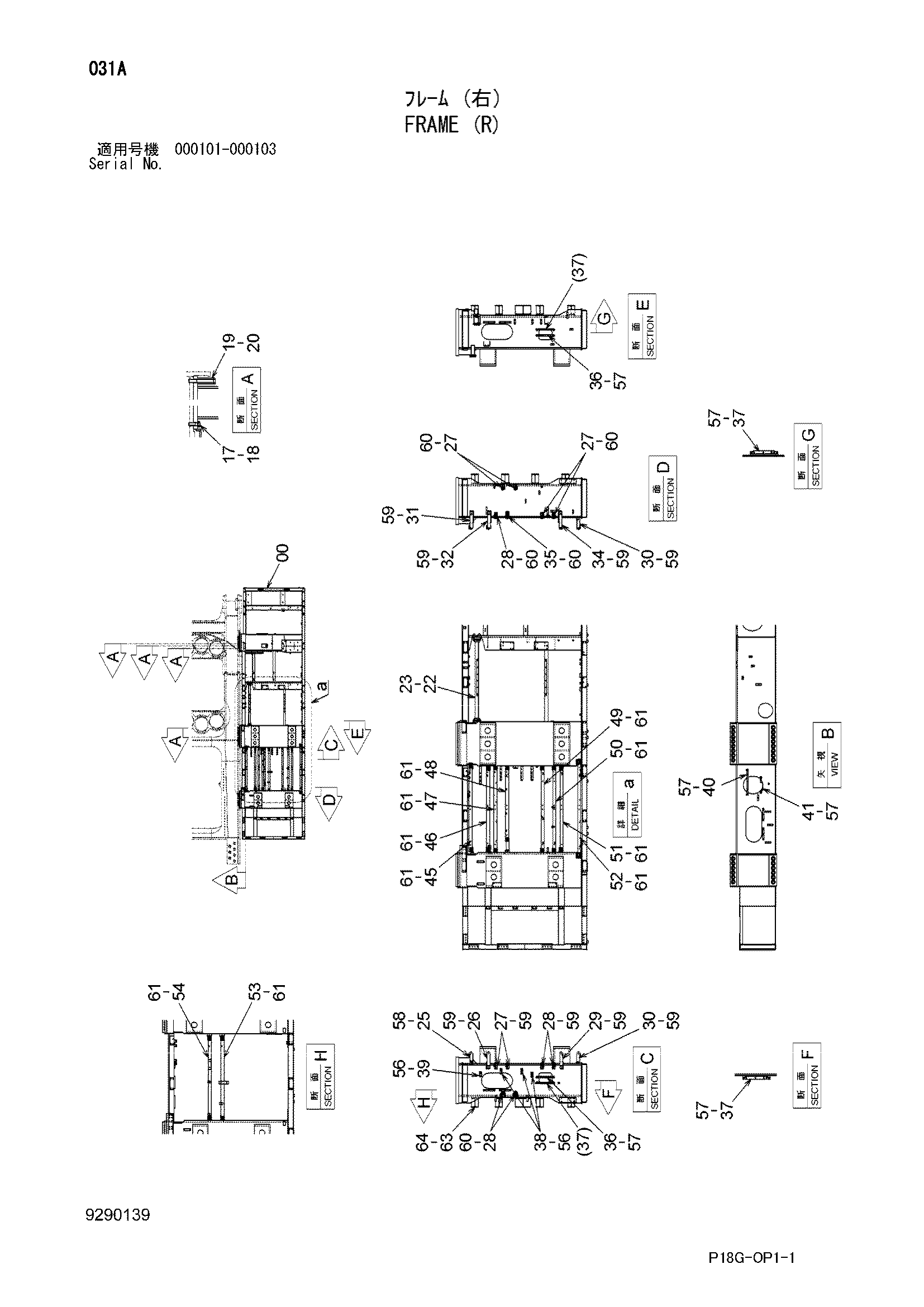

Заводская схема «Рама (правый)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
17	J834206	Болт	36
18	4114412	Шайба	36
19	J834229	Болт	4
20	4624317	Проставка	4
22	8095252	Кронштейн	1
23	J281240	Болт с шайбой	6
23A	J901240	Болт	1
23B	4249324	Шайба	1
25	8113364	Кронштейн	1
26	8113076	Кронштейн	1
27	9769012	Кронштейн	6
28	9769011	Кронштейн	5
29	8113077	Кронштейн	1
30	8113021	Кронштейн	2
31	8113365	Кронштейн	1
32	8113074	Кронштейн	1
34	8113075	Кронштейн	1
35	9769688	Кронштейн	1
36	9769482	Кронштейн	2
37	8113373	Кронштейн	2
38	9769479	Кронштейн	3
39	9769480	Кронштейн	1
40	9769478	Кронштейн	1
41	9769477	Кронштейн	1
45	8113454	Кронштейн	1
46	8113345	Кронштейн	1
47	8115759	Кронштейн	1
48	8115762	Кронштейн	1
49	8113359	Кронштейн	1
50	7054902	Кронштейн	1
51	8113357	Кронштейн	1
52	8113453	Кронштейн	1
53	8113451	Кронштейн	1
54	8113452	Кронштейн	1
56	J271025	Болт с шайбой	8
56A	J901025	Болт	1
56B	J222010	Шайба	1
57	J271030	Болт с шайбой	12
57A	J901030	Болт	1
57B	J222010	Шайба	1
58	J271225	Болт с шайбой	2
58A	J901225	Болт	1
58B	J222012	Шайба	1
59	J271230	Болт с шайбой	32
59A	J901230	Болт	1
59B	J222012	Шайба	1
60	J271235	Болт с шайбой	16
60A	J901235	Болт	1
60B	J222012	Шайба	1
61	J281235	Болт с шайбой	40
61A	J901235	Болт	1
61B	4249324	Шайба	1
63	9758857	Стойка	13
64	J271230	Болт с шайбой	26
64A	J901230	Болт	1
64B	J222012	Шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
