Трубопроводы системы смазки (погрузчик ковш) — HITACHI EX8000

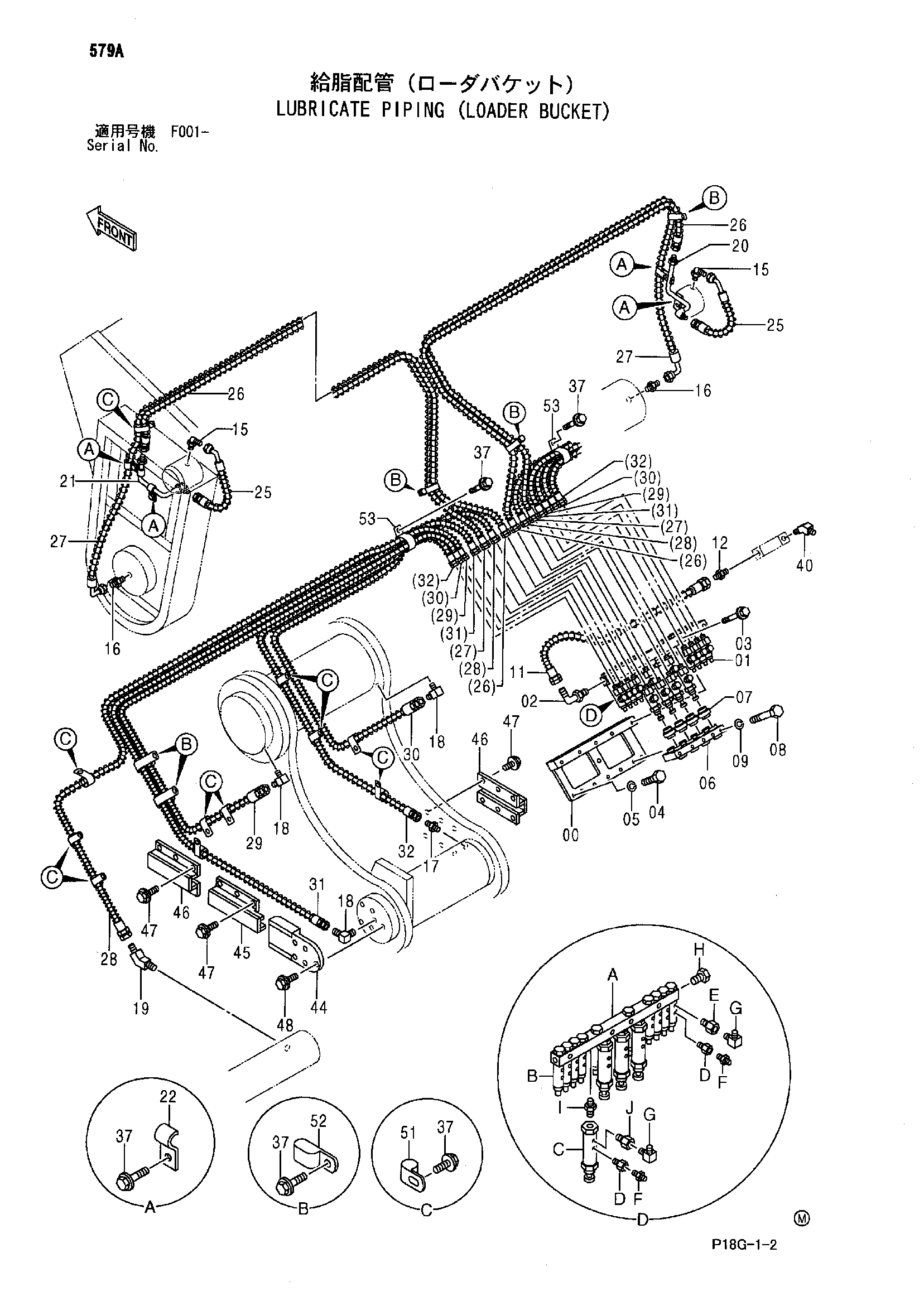

Заводская схема «Трубопроводы системы смазки (погрузчик ковш)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9749612 | Кронштейн | 1 |
| 01 | 4623665 | Клапан | 1 |
| 01B | 4182051 | Инджектор клапан | 10 |
| 01C | 4431286 | Клапан | 4 |
| 01D | 4191349 | Адаптер | 14 |
| 01E | 4253567 | Адаптер | 10 |
| 01F | J75481 | Пресс-маслёнка | 14 |
| 01G | 4154656 | Угловой штуцер | 14 |
| 01H | 4092534 | Пробка | 1 |
| 01I | 4189320 | Адаптер | 4 |
| 01J | 4320268 | Переходник | 4 |
| 02 | A852333 | Угловой штуцер | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | J260845 | Болт с шайбой | 5 |
| 03A | J900845 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 04 | J921640 | Болт | 3 |
| 05 | J222016 | Шайба | 3 |
| 06 | 4402110 | Хомут | 1 |
| 07 | 4402105 | Втулка | 4 |
| 08 | J921004 | Болт | 5 |
| 09 | J222010 | Шайба | 5 |
| 11 | 4618360 | Шланг | 1 |
| 12 | 4215650 | Адаптер | 1 |
| 15 | A852322 | Угловой штуцер | 2 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | A852122 | Адаптер | 2 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4154651 | Адаптер | 2 |
| 18 | 4154656 | Угловой штуцер | 6 |
| 19 | 4154655 | Угловой штуцер | 2 |
| 20 | 8097413 | Трубка | 1 |
| 21 | 8097414 | Трубка | 1 |
| 22 | 4078856 | Хомут | 6 |
| 25 | 4618373 | Шланг | 2 |
| 26 | 4618362 | Шланг | 2 |
| 27 | 4618372 | Шланг | 2 |
| 28 | 4610082 | Шланг | 2 |
| 29 | 4381535 | Шланг | 2 |
| 30 | 4404154 | Шланг | 2 |
| 31 | 4355832 | Шланг | 2 |
| 32 | 4402196 | Шланг | 2 |
| 37 | J271020 | Болт с шайбой | 40 |
| 37A | J901020 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 40 | 4190248 | Угловой штуцер | 1 |
| 44 | 8097410 | Крышка | 2 |
| 45 | 8095458 | Крышка | 2 |
| 46 | 8095551 | Крышка | 4 |
| 47 | J271030 | Болт с шайбой | 36 |
| 47A | J901030 | Болт | 1 |
| 47B | J222010 | Шайба | 1 |
| 48 | J271025 | Болт с шайбой | 10 |
| 48A | J901025 | Болт | 1 |
| 48B | J222010 | Шайба | 1 |
| 51 | 4190273 | Зажим | 32 |
| 52 | 4190282 | Зажим | 8 |
| 53 | 4190265 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
