Крышка двигателя (3)(правый) — HITACHI EX8000

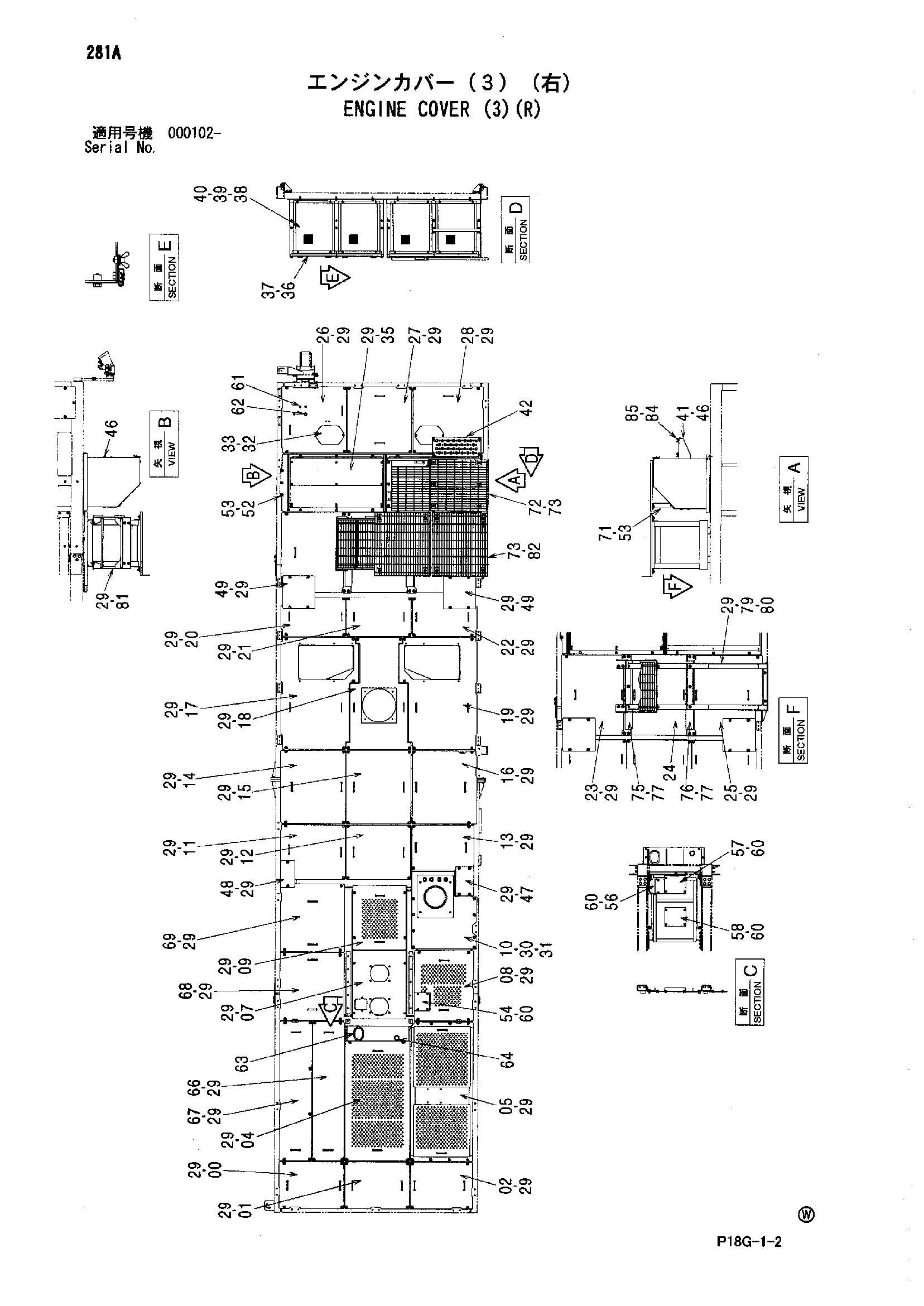

Заводская схема «Крышка двигателя (3)(правый)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7046440 | Крышка | 1 |
| 01 | 7046441 | Крышка | 1 |
| 02 | 7046442 | Крышка | 1 |
| 04 | 7046444 | Крышка | 1 |
| 05 | 7046445 | Крышка | 1 |
| 07 | 7046447 | Крышка | 1 |
| 08 | 7046448 | Крышка | 1 |
| 09 | 7046449 | Крышка | 1 |
| 10 | 7046450 | Крышка | 1 |
| 11 | 7046451 | Крышка | 1 |
| 12 | 7046452 | Крышка | 1 |
| 13 | 7046453 | Крышка | 1 |
| 14 | 7046454 | Крышка | 1 |
| 15 | 7046455 | Крышка | 1 |
| 16 | 7046456 | Крышка | 1 |
| 17 | 6023404 | Крышка | 1 |
| 18 | 6023405 | Крышка | 1 |
| 19 | 6023406 | Крышка | 1 |
| 20 | 7046460 | Крышка | 1 |
| 21 | 7046461 | Крышка | 1 |
| 22 | 7046462 | Крышка | 1 |
| 23 | 7046463 | Крышка | 1 |
| 24 | 7046464 | Крышка | 1 |
| 25 | 7046465 | Крышка | 1 |
| 26 | 7046466 | Крышка | 1 |
| 27 | 7046467 | Крышка | 1 |
| 28 | 7046468 | Крышка | 1 |
| 29 | J281235 | Болт с шайбой | 153 |
| 29A | J901235 | Болт | 1 |
| 29B | 4249324 | Шайба | 1 |
| 30 | J931650 | Болт | 12 |
| 31 | J222016 | Шайба | 12 |
| 32 | 4349925 | Крышка | 2 |
| 33 | J271025 | Болт с шайбой | 4 |
| 33A | J901025 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 35 | 6023749 | Воздуховод | 2 |
| 36 | 9764347 | Кронштейн | 4 |
| 37 | J900820 | Болт | 16 |
| 38 | 8100561 | Сетка | 4 |
| 39 | M360820 | Болт винг | 16 |
| 40 | J222008 | Шайба | 16 |
| 41 | 9764348 | Кронштейн | 2 |
| 42 | 4636696 | Ступень | 1 |
| 46 | J271025 | Болт с шайбой | 36 |
| 46A | J901025 | Болт | 1 |
| 46B | J222010 | Шайба | 1 |
| 47 | 4621533 | Крышка | 1 |
| 48 | 4621534 | Крышка | 1 |
| 49 | 4621535 | Крышка | 2 |
| 52 | 4636748 | Крышка | 1 |
| 53 | J281030 | Болт с шайбой | 9 |
| 53A | J901030 | Болт | 1 |
| 53B | 4486055 | Шайба | 1 |
| 54 | 4649591 | Крышка | 1 |
| 56 | 9762720 | Крышка | 1 |
| 57 | 9762721 | Крышка | 1 |
| 58 | 4621979 | Крышка | 1 |
| 60 | J271025 | Болт с шайбой | 14 |
| 60A | J901025 | Болт | 1 |
| 60B | J222010 | Шайба | 1 |
| 61 | 4207222 | Резиновая втулка | 3 |
| 62 | 94-2808 | Резиновая втулка | 1 |
| 63 | 4201751 | Резиновая втулка | 1 |
| 64 | 998720 | Резиновая втулка | 1 |
| 66 | 7047711 | Крышка | 1 |
| 67 | 7047712 | Крышка | 1 |
| 68 | 7047713 | Крышка | 1 |
| 69 | 7047714 | Крышка | 1 |
| 71 | 8103849 | Кронштейн | 1 |
| 72 | 7050092 | Ступень | 1 |
| 73 | J281035 | Болт с шайбой | 17 |
| 73A | J901035 | Болт | 1 |
| 73B | 4486055 | Шайба | 1 |
| 75 | 8103850 | Опора | 1 |
| 76 | 8103851 | Опора | 1 |
| 77 | J281250 | Болт с шайбой | 8 |
| 77A | J901250 | Болт | 1 |
| 77B | 4249324 | Шайба | 1 |
| 79 | 6024395 | Кронштейн | 1 |
| 80 | J281230 | Болт с шайбой | 2 |
| 80A | J901230 | Болт | 1 |
| 80B | 4249324 | Шайба | 1 |
| 81 | 7050091 | Ступень | 1 |
| 82 | 7050090 | Ступень | 2 |
| 84 | M361025 | Болт винг | 4 |
| 85 | J222010 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
