Вентилятор гидромотор дренажные трубопроводы (радиатор)(левый) — HITACHI EX8000

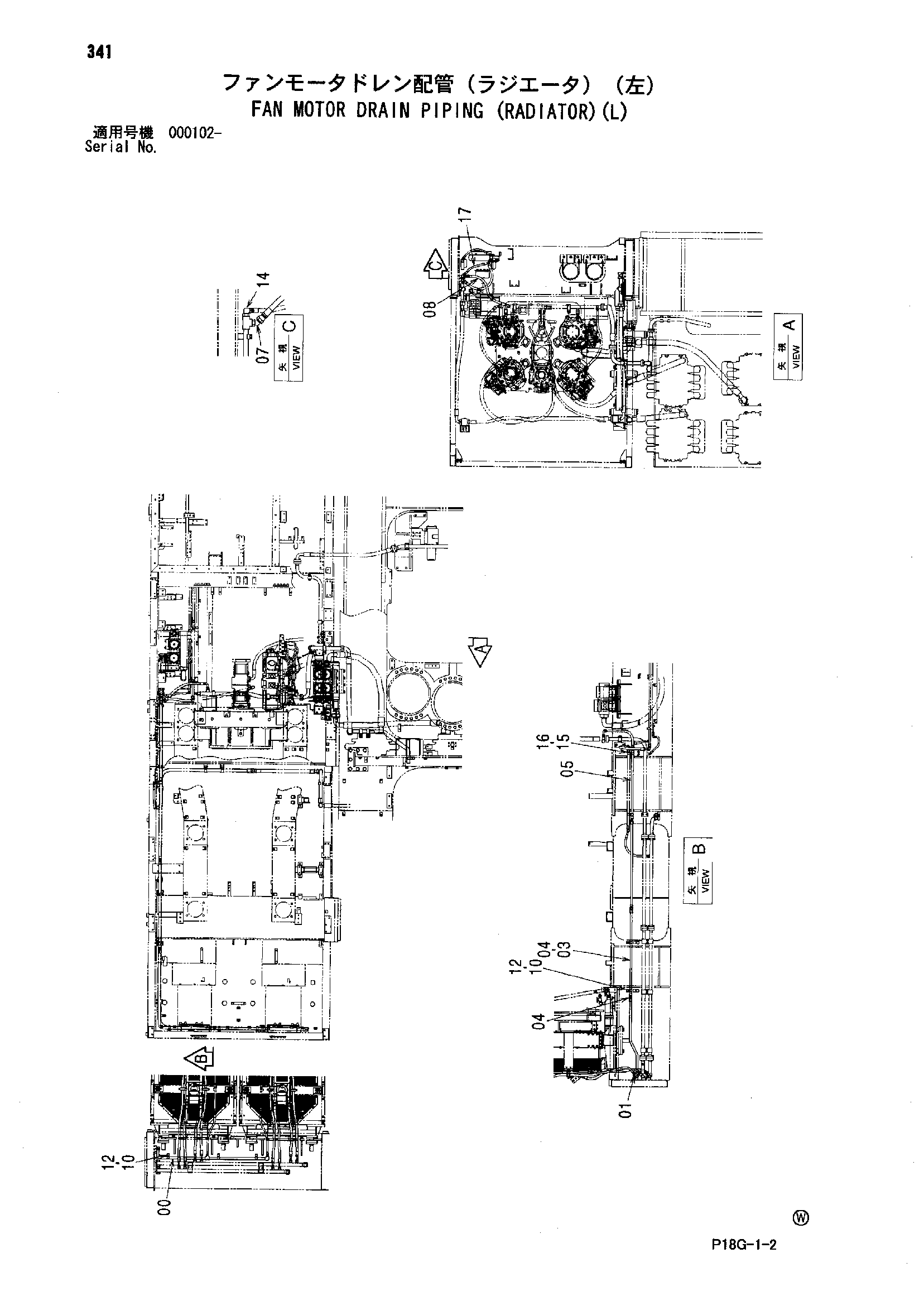

Заводская схема «Вентилятор гидромотор дренажные трубопроводы (радиатор)(левый)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8096169 | Трубка | 1 |
| 01 | 4279302 | Адаптер | 2 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 03 | 9762232 | Трубка | 2 |
| 04 | A852166 | Адаптер | 3 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 9762523 | Трубка | 1 |
| 07 | A852266 | Угловой штуцер | 1 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | 4353456 | Шланг | 1 |
| 10 | 4053595 | Хомут трубки | 5 |
| 12 | J271260 | Болт с шайбой | 5 |
| 12A | J901260 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 14 | 4353073 | Угловой штуцер | 1 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | 4053596 | Хомут трубки | 2 |
| 16 | J271260 | Болт с шайбой | 2 |
| 16A | J901260 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 17 | 4392855 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
