Топливные трубопроводы (центральный) — HITACHI EX8000

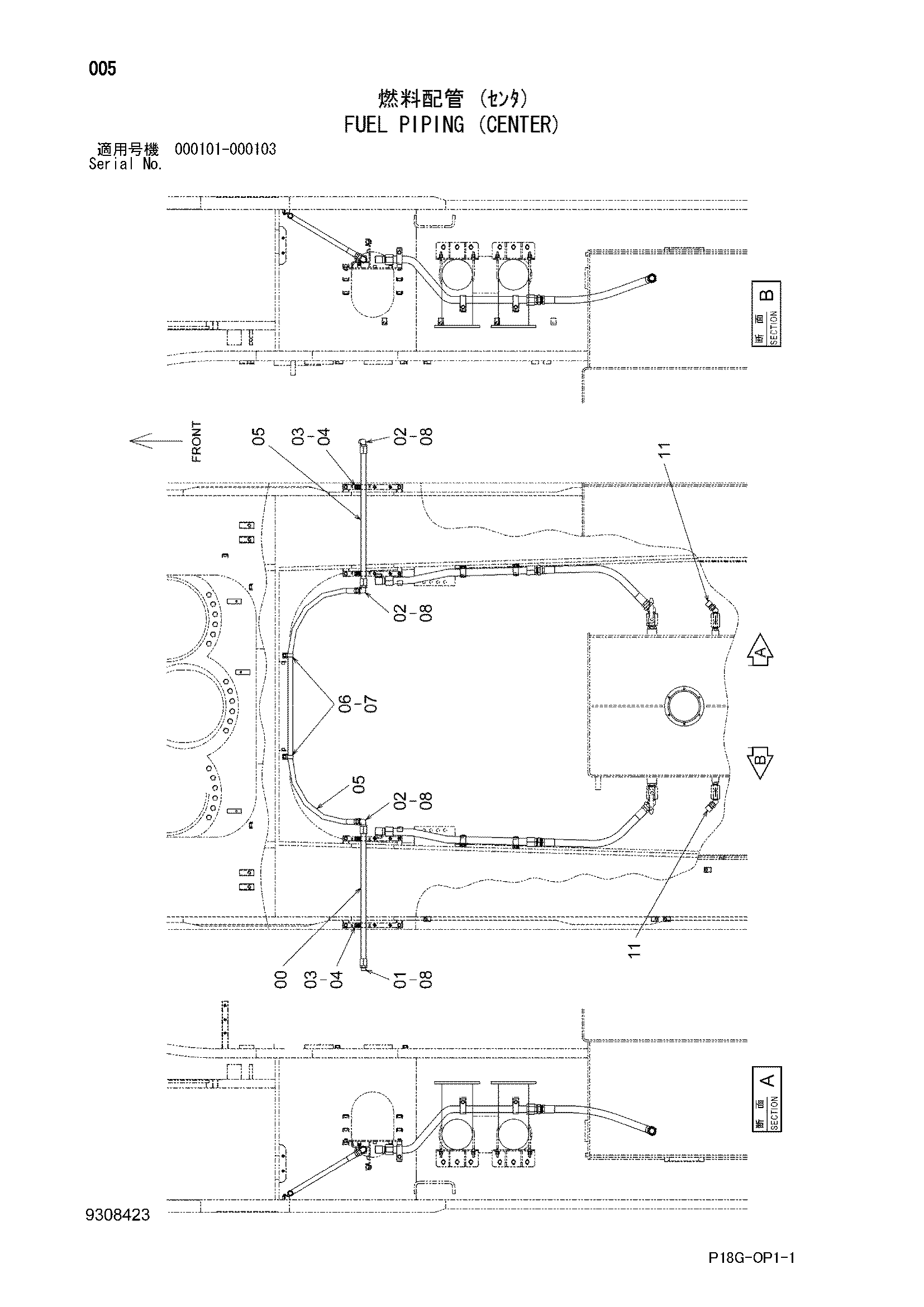

Заводская схема «Топливные трубопроводы (центральный)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9769490 | Трубка | 2 |
| 01 | 4042034 | Адаптер | 1 |
| 01A | 4506429 | Уплотнительное кольцо | 1 |
| 02 | 4102104 | Угловой штуцер | 3 |
| 02A | 4506429 | Уплотнительное кольцо | 1 |
| 03 | 4053598 | Хомут трубки | 4 |
| 04 | J271265 | Болт с шайбой | 4 |
| 04A | J901265 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 05 | 4684677 | Шланг | 1 |
| 06 | 4190264 | Зажим | 2 |
| 07 | J271025 | Болт с шайбой | 2 |
| 07A | J901025 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | 4366528 | Уплотнительное кольцо | 4 |
| 11 | 4254311 | Колпачок | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
