Водяной насос — HITACHI EX8000

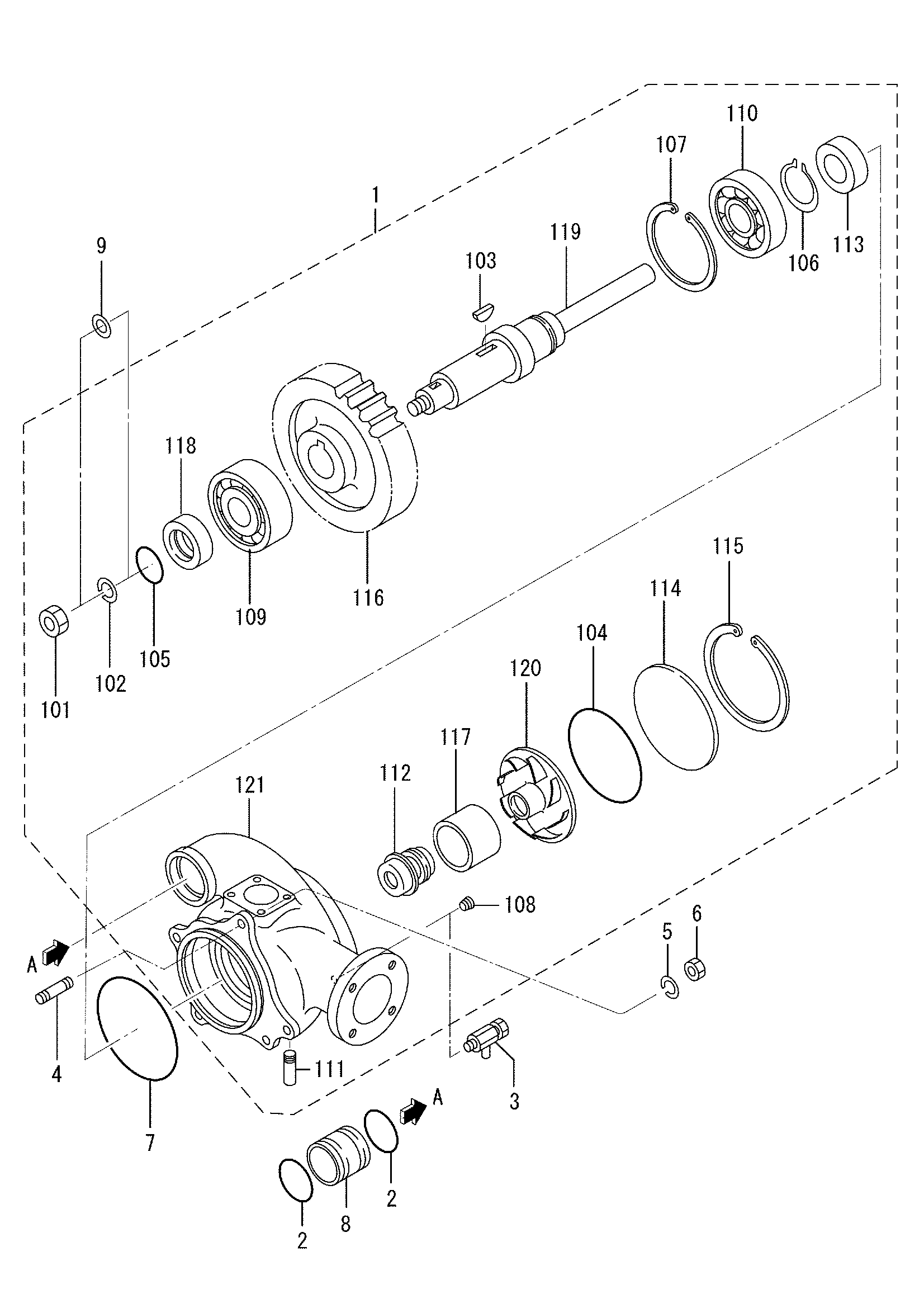

Заводская схема «Водяной насос» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H3774550010 | Насос в сборе, водяной | 1 |
| 1 | H3774560010 | Насос в сборе, водяной | 1 |
| 1-01 | HF232530000 | Гайка, JAM | 1 |
| 1-02 | HF251530000 | Пружинная шайба | 1 |
| 1-03 | HF287010032 | Шпонка, воодруфф | 1 |
| 1-04 | HF315317000 | Уплотнительное кольцо | 1 |
| 1-05 | HF315605000 | Уплотнительное кольцо | 1 |
| 1-06 | HF320005500 | Кольцо, стопорный | 1 |
| 1-07 | HF320212000 | Кольцо, стопорный | 1 |
| 1-08 | HF500510001 | Пробка, таперед | 1 |
| 1-09 | HF801006310 | Подшипник, шарик | 1 |
| 1-10 | HF801006311 | Подшипник, шарик | 1 |
| 1-11 | H3044500800 | Трубка | 1 |
| 1-11 | H3774500900 | Трубка | 1 |
| 1-12 | H3264501800 | Уплотнение, блок | 1 |
| 1-13 | H3752503400 | Уплотнение, масляный | 1 |
| 1-14 | H3754500200 | Крышка, водяной насос | 1 |
| 1-15 | H3754500300 | Кольцо, стопорный | 1 |
| 1-16 | H3772502200 | Шестерня, головка | 1 |
| 1-17 | H3774510600 | Кольцо | 1 |
| 1-18 | H3774510700 | Втулка | 1 |
| 1-19 | H3774520400 | Вал, водяной насос | 1 |
| 1-20 | H3774520501 | Импеллер | 1 |
| 2 | HF315310500 | Уплотнительное кольцо | 2 |
| 3 | H3254512901 | Кокк, водяной дренажный | 1 |
| 4 | H0597712060 | Шпилька | 3 |
| 5 | HF251512000 | Пружинная шайба | 3 |
| 6 | HF230012000 | Гайка | 3 |
| 7 | H0550721600 | Уплотнительное кольцо | 1 |
| 8 | H3774600400 | Соединение | 1 |
| 9 | H3752500600 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
