Пилотные гидролинии (1-1)(правый) — HITACHI EX8000

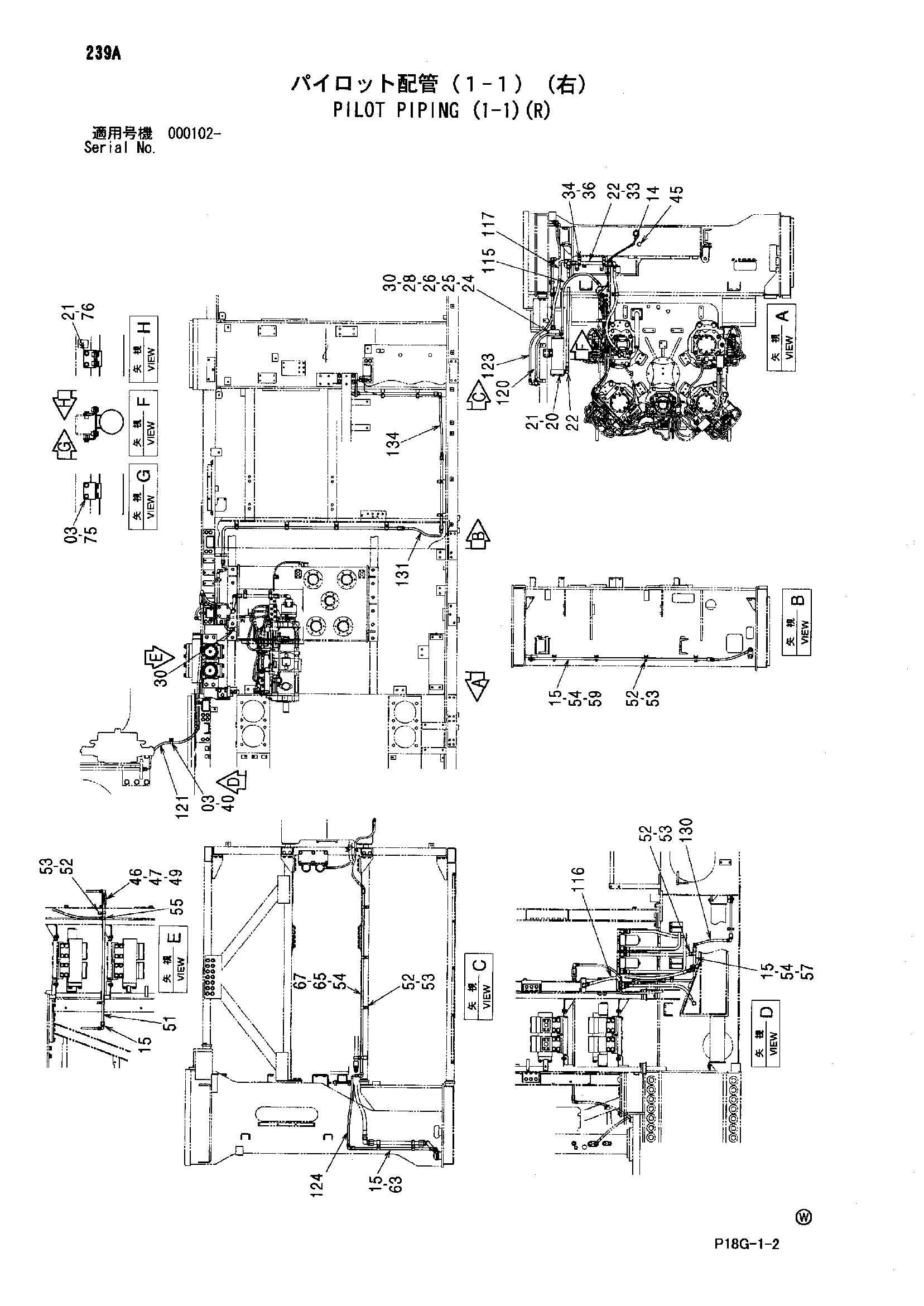

Заводская схема «Пилотные гидролинии (1-1)(правый)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | J271025 | Болт с шайбой | 3 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 14 | A852322 | Угловой штуцер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A852344 | Угловой штуцер | 5 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 9140223 | Фильтр | 1 |
| 21 | J271030 | Болт с шайбой | 6 |
| 21A | J901030 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | A852366 | Угловой штуцер | 3 |
| 22A | 4506424 | Уплотнительное кольцо | 1 |
| 24 | 4348749 | Предохранительный клапан | 1 |
| 25 | J271075 | Болт с шайбой | 2 |
| 25A | J901075 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 26 | 954493 | Уплотнительное кольцо | 1 |
| 28 | A852544 | Тройник | 1 |
| 28A | 4506418 | Уплотнительное кольцо | 1 |
| 30 | A852166 | Адаптер | 2 |
| 30A | 4506424 | Уплотнительное кольцо | 1 |
| 33 | 9763156 | Трубка | 1 |
| 34 | 4053595 | Хомут трубки | 2 |
| 36 | J271260 | Болт с шайбой | 2 |
| 36A | J901260 | Болт | 1 |
| 36B | J222012 | Шайба | 1 |
| 40 | 4190262 | Зажим | 1 |
| 45 | A885006 | Пробка | 1 |
| 45A | 4506424 | Уплотнительное кольцо | 1 |
| 46 | 4308741 | Обратный клапан | 1 |
| 47 | 4353073 | Угловой штуцер | 1 |
| 47A | 4506424 | Уплотнительное кольцо | 1 |
| 49 | 4364343 | Адаптер | 1 |
| 49A | 4506424 | Уплотнительное кольцо | 1 |
| 49B | 4506418 | Уплотнительное кольцо | 1 |
| 51 | 9763158 | Трубка | 1 |
| 52 | 4053594 | Хомут трубки | 12 |
| 53 | J271050 | Болт с шайбой | 12 |
| 53A | J901050 | Болт | 1 |
| 53B | J222010 | Шайба | 1 |
| 54 | A852144 | Адаптер | 3 |
| 54A | 4506418 | Уплотнительное кольцо | 1 |
| 55 | A852334 | Угловой штуцер | 1 |
| 55A | 4509180 | Уплотнительное кольцо | 1 |
| 57 | 9763166 | Трубка | 1 |
| 59 | 9763174 | Трубка | 1 |
| 63 | 9763980 | Трубка | 1 |
| 65 | 9763197 | Трубка | 1 |
| 67 | A852243 | Угловой штуцер | 1 |
| 67A | 4506418 | Уплотнительное кольцо | 1 |
| 75 | 9764814 | Кронштейн | 1 |
| 76 | 9764818 | Кронштейн | 1 |
| 115 | 4421675 | Шланг | 1 |
| 116 | 4369789 | Шланг | 1 |
| 117 | 4349500 | Шланг | 1 |
| 120 | 4448948 | Шланг | 1 |
| 121 | 4400654 | Шланг | 1 |
| 123 | 4304465 | Шланг | 1 |
| 124 | 4286505 | Шланг | 1 |
| 130 | 4313418 | Шланг | 1 |
| 131 | 4640865 | Шланг | 1 |
| 134 | 4227025 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
