Вентилятор гидромотор трубопроводы (масляный радиатор)(правый) — HITACHI EX8000

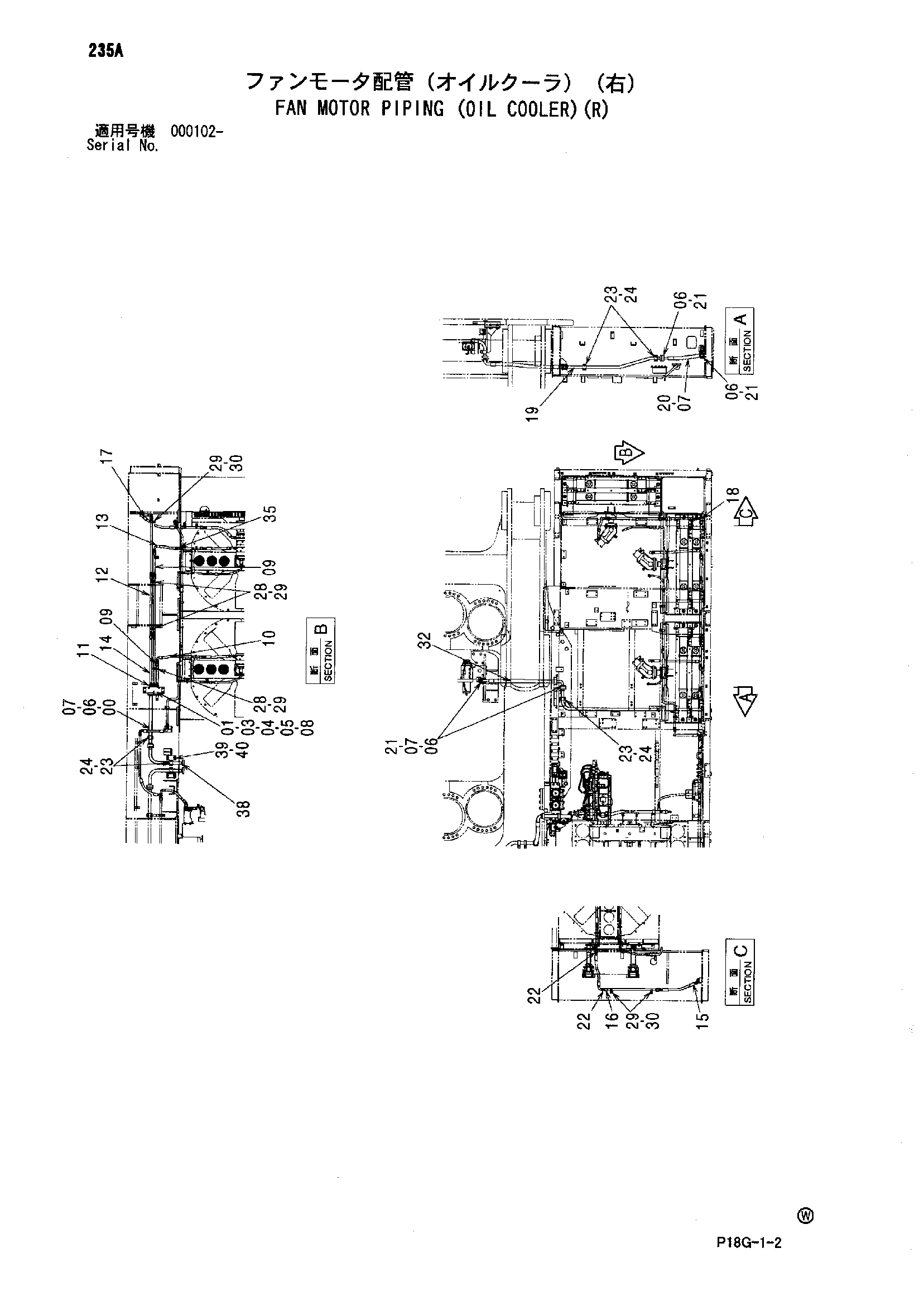

Заводская схема «Вентилятор гидромотор трубопроводы (масляный радиатор)(правый)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9762450 | Трубка | 1 |
| 01 | 3102310 | Блок | 1 |
| 03 | 4620272 | Кронштейн | 1 |
| 04 | J271225 | Болт с шайбой | 3 |
| 04A | J901225 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 05 | J281225 | Болт с шайбой | 4 |
| 05A | J901225 | Болт | 1 |
| 05B | 4249324 | Шайба | 1 |
| 06 | M341450 | Болт с внутренним шестигранником | 24 |
| 07 | 4292383 | Уплотнительное кольцо | 6 |
| 08 | 4621360 | Обратный клапан | 2 |
| 09 | 9762446 | Трубка | 2 |
| 10 | 4619993 | Шланг | 1 |
| 11 | A852166 | Адаптер | 8 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | 9762447 | Трубка | 3 |
| 13 | 4619994 | Шланг | 1 |
| 14 | 9762455 | Трубка | 2 |
| 15 | 4620110 | Шланг | 1 |
| 16 | 9762453 | Трубка | 1 |
| 17 | 4619992 | Шланг | 1 |
| 18 | A852366 | Угловой штуцер | 1 |
| 18A | 4506424 | Уплотнительное кольцо | 1 |
| 19 | 8096048 | Трубка | 1 |
| 20 | 4621320 | Шланг | 1 |
| 21 | 4089703 | Разъёмный фланец | 8 |
| 22 | A852166 | Адаптер | 4 |
| 22A | 4506424 | Уплотнительное кольцо | 1 |
| 23 | 4268428 | Хомут трубки | 5 |
| 24 | J271275 | Болт с шайбой | 10 |
| 24A | J901275 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 28 | 4053596 | Хомут трубки | 3 |
| 29 | J271260 | Болт с шайбой | 7 |
| 29A | J901260 | Болт | 1 |
| 29B | J222012 | Шайба | 1 |
| 30 | 4053595 | Хомут трубки | 4 |
| 32 | 4621356 | Шланг | 1 |
| 35 | A852266 | Угловой штуцер | 2 |
| 35A | 4506424 | Уплотнительное кольцо | 1 |
| 38 | 9764748 | Трубка | 1 |
| 39 | 9764747 | Кронштейн | 1 |
| 40 | J281235 | Болт с шайбой | 2 |
| 40A | J901235 | Болт | 1 |
| 40B | 4249324 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
