Дренажные трубопроводы (ходовая часть) — HITACHI EX8000

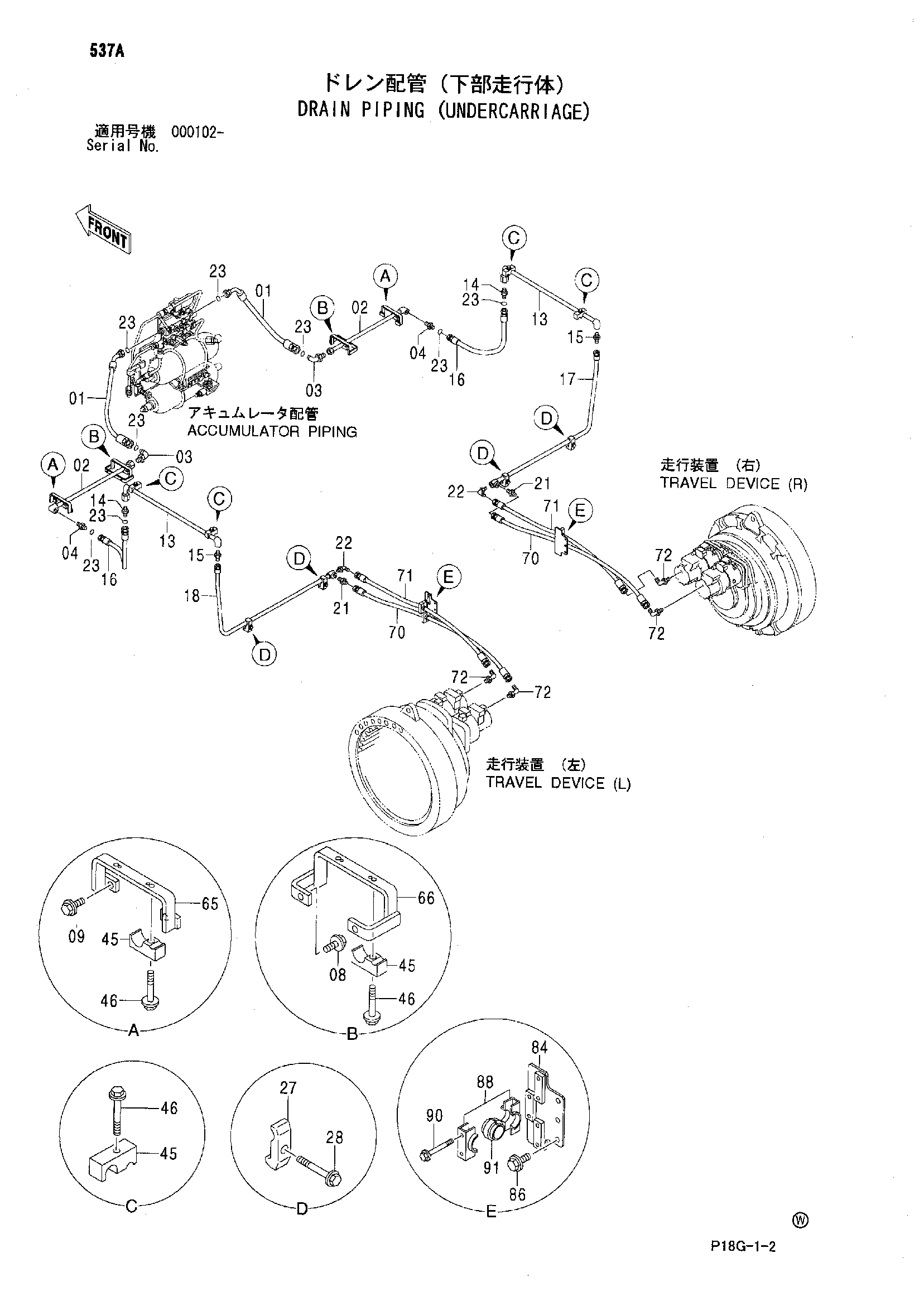

Заводская схема «Дренажные трубопроводы (ходовая часть)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4620505	Шланг	2
02	9762535	Трубка	2
03	A853388	Угловой штуцер	2
03A	4506429	Уплотнительное кольцо	1
04	A853188	Адаптер	2
04A	4506429	Уплотнительное кольцо	1
08	J271230	Болт с шайбой	4
08A	J901230	Болт	1
08B	J222012	Шайба	1
09	J271240	Болт с шайбой	4
09A	J901240	Болт	1
09B	J222012	Шайба	1
13	9762536	Трубка	2
14	A853188	Адаптер	2
14A	4506429	Уплотнительное кольцо	1
15	4042034	Адаптер	2
15A	4506429	Уплотнительное кольцо	1
16	4454516	Шланг	2
17	8096296	Трубка	1
18	8096298	Трубка	1
21	A852166	Адаптер	2
21A	4506424	Уплотнительное кольцо	1
22	A852366	Угловой штуцер	2
22A	4506424	Уплотнительное кольцо	1
23	4187328	Уплотнительное кольцо	8
27	4053598	Хомут трубки	4
28	J271260	Болт с шайбой	4
28A	J901260	Болт	1
28B	J222012	Шайба	1
45	4401657	Хомут	8
46	J271265	Болт с шайбой	8
46A	J901265	Болт	1
46B	J222012	Шайба	1
65	8096288	Кронштейн	2
66	8096289	Кронштейн	2
70	4375340	Шланг	2
71	4620495	Шланг	2
72	A852366	Угловой штуцер	4
72A	4506424	Уплотнительное кольцо	1
84	9763212	Кронштейн	2
86	J271020	Болт с шайбой	4
86A	J901020	Болт	1
86B	J222010	Шайба	1
88	4217754	Кланп	4
90	J260870	Болт с шайбой	8
90A	J900870	Болт	1
90B	A590108	Плоская шайба	1
91	4348663	Втулка	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
