Быстрый заправка трубопроводы (правый) — HITACHI EX8000

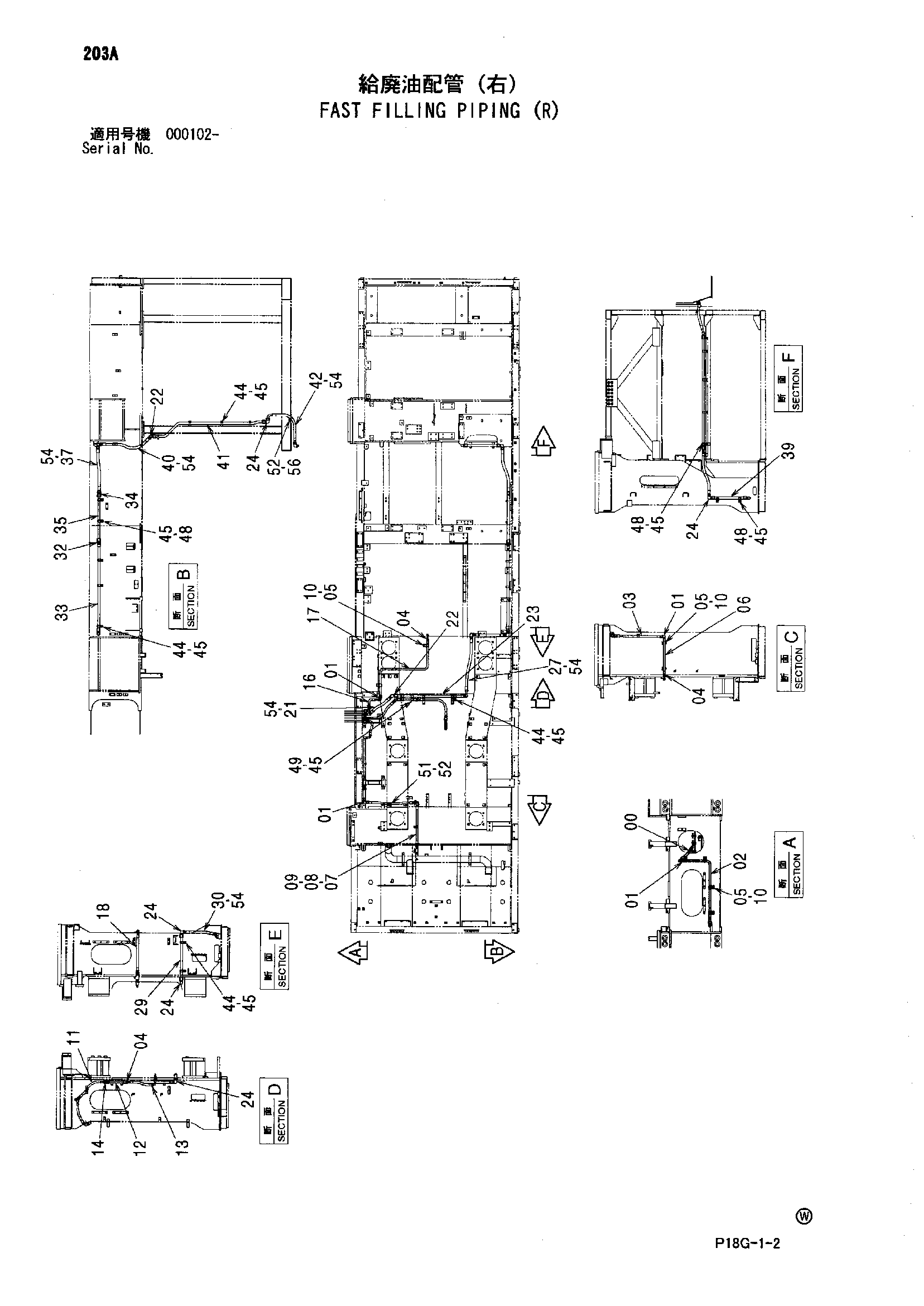

Заводская схема «Быстрый заправка трубопроводы (правый)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4623466 | Шланг | 1 |
| 01 | A852366 | Угловой штуцер | 4 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 02 | 9763146 | Трубка | 1 |
| 03 | 4294085 | Шланг | 1 |
| 04 | A852166 | Адаптер | 3 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 4053595 | Хомут трубки | 8 |
| 06 | 9763147 | Трубка | 1 |
| 07 | 4402714 | Шланг | 1 |
| 08 | 4192035 | Зажим | 1 |
| 09 | J271025 | Болт с шайбой | 1 |
| 09A | J901025 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | J271255 | Болт с шайбой | 8 |
| 10A | J901225 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | 4485303 | Шланг | 1 |
| 12 | 9762905 | Трубка | 1 |
| 13 | 4623332 | Шланг | 1 |
| 14 | A852266 | Угловой штуцер | 1 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | 4623477 | Шланг | 1 |
| 17 | 9762955 | Трубка | 1 |
| 18 | 4627708 | Шланг | 1 |
| 21 | 4624974 | Шланг | 1 |
| 22 | A853288 | Угловой штуцер | 2 |
| 22A | 4506429 | Уплотнительное кольцо | 1 |
| 23 | 9763182 | Трубка | 1 |
| 24 | A853388 | Угловой штуцер | 7 |
| 24A | 4506429 | Уплотнительное кольцо | 1 |
| 27 | 4624936 | Шланг | 1 |
| 29 | 9763184 | Трубка | 1 |
| 30 | 4624965 | Шланг | 1 |
| 32 | 4042034 | Адаптер | 1 |
| 32A | 4506429 | Уплотнительное кольцо | 1 |
| 33 | 9763188 | Трубка | 1 |
| 34 | A853188 | Адаптер | 1 |
| 34A | 4506429 | Уплотнительное кольцо | 1 |
| 35 | 9763189 | Трубка | 1 |
| 37 | 4636853 | Шланг | 1 |
| 39 | 9763192 | Трубка | 1 |
| 40 | 4627700 | Шланг | 1 |
| 41 | 8097837 | Трубка | 1 |
| 42 | 4407456 | Шланг | 1 |
| 44 | 4053598 | Хомут трубки | 9 |
| 45 | J271265 | Болт с шайбой | 16 |
| 45A | J901265 | Болт | 1 |
| 45B | J222012 | Шайба | 1 |
| 48 | 4485222 | Хомут трубки | 5 |
| 49 | 4308002 | Хомут трубки | 2 |
| 51 | 4192035 | Зажим | 1 |
| 52 | J271025 | Болт с шайбой | 2 |
| 52A | J901025 | Болт | 1 |
| 52B | J222010 | Шайба | 1 |
| 54 | 4187328 | Уплотнительное кольцо | 12 |
| 56 | 4190264 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
