Верхний ступень (1-2)(центральный) — HITACHI EX8000

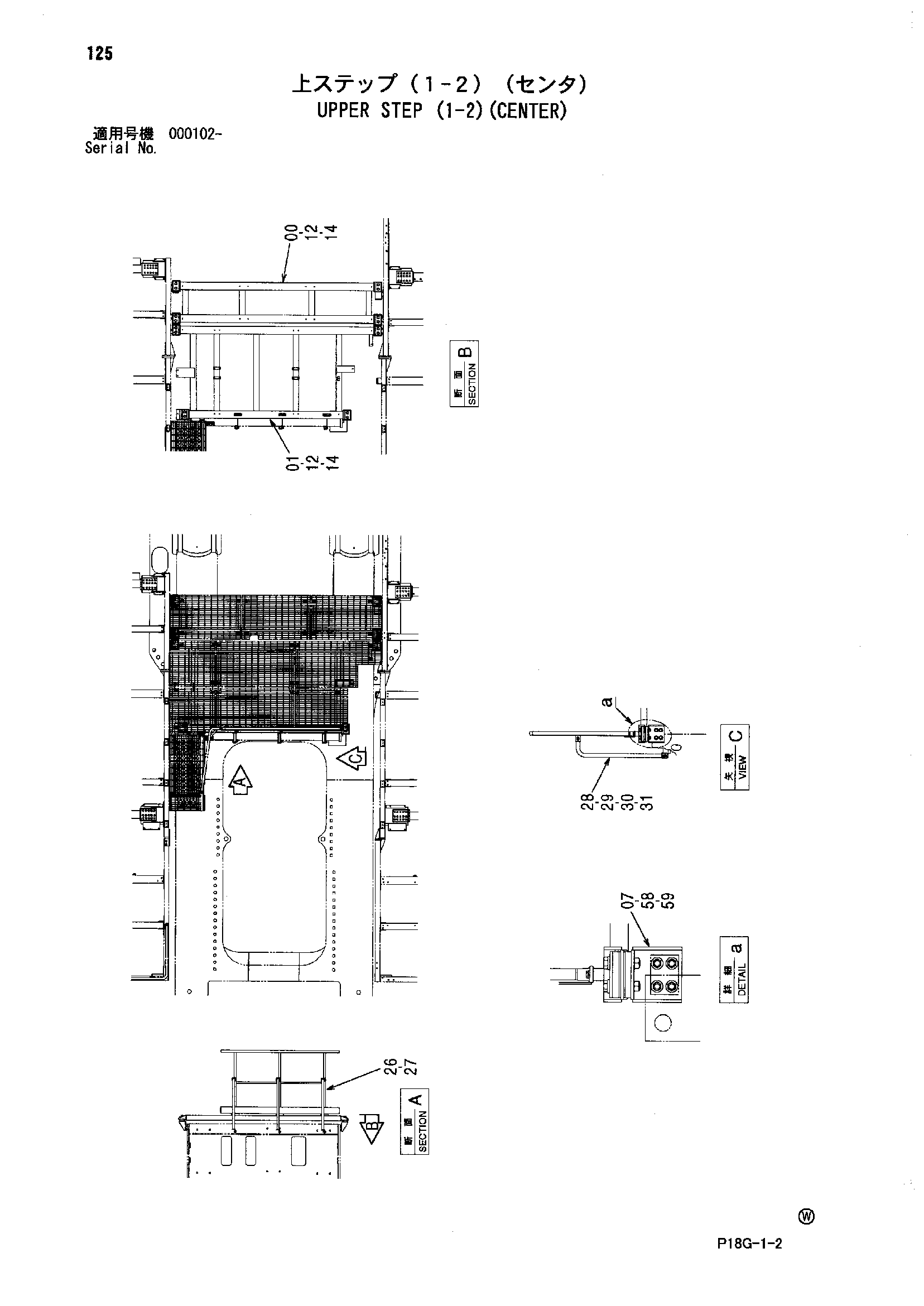

Заводская схема «Верхний ступень (1-2)(центральный)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7047932 | Опора | 1 |
| 01 | 6023524 | Опора | 1 |
| 07 | 8101152 | Кронштейн | 2 |
| 12 | J922000 | Болт | 16 |
| 14 | J222020 | Шайба | 16 |
| 26 | 7046666 | Поручень | 1 |
| 27 | J271245 | Болт с шайбой | 6 |
| 27A | J901245 | Болт | 1 |
| 27B | J222012 | Шайба | 1 |
| 28 | 9744411 | Трубка | 3 |
| 29 | J271230 | Болт с шайбой | 6 |
| 29A | J901230 | Болт | 1 |
| 29B | J222012 | Шайба | 1 |
| 30 | J222012 | Шайба | 6 |
| 31 | J950012 | Гайка | 6 |
| 58 | J921635 | Болт | 8 |
| 59 | 4087197 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
