Пилотный шланг в сборе — HITACHI EX8000

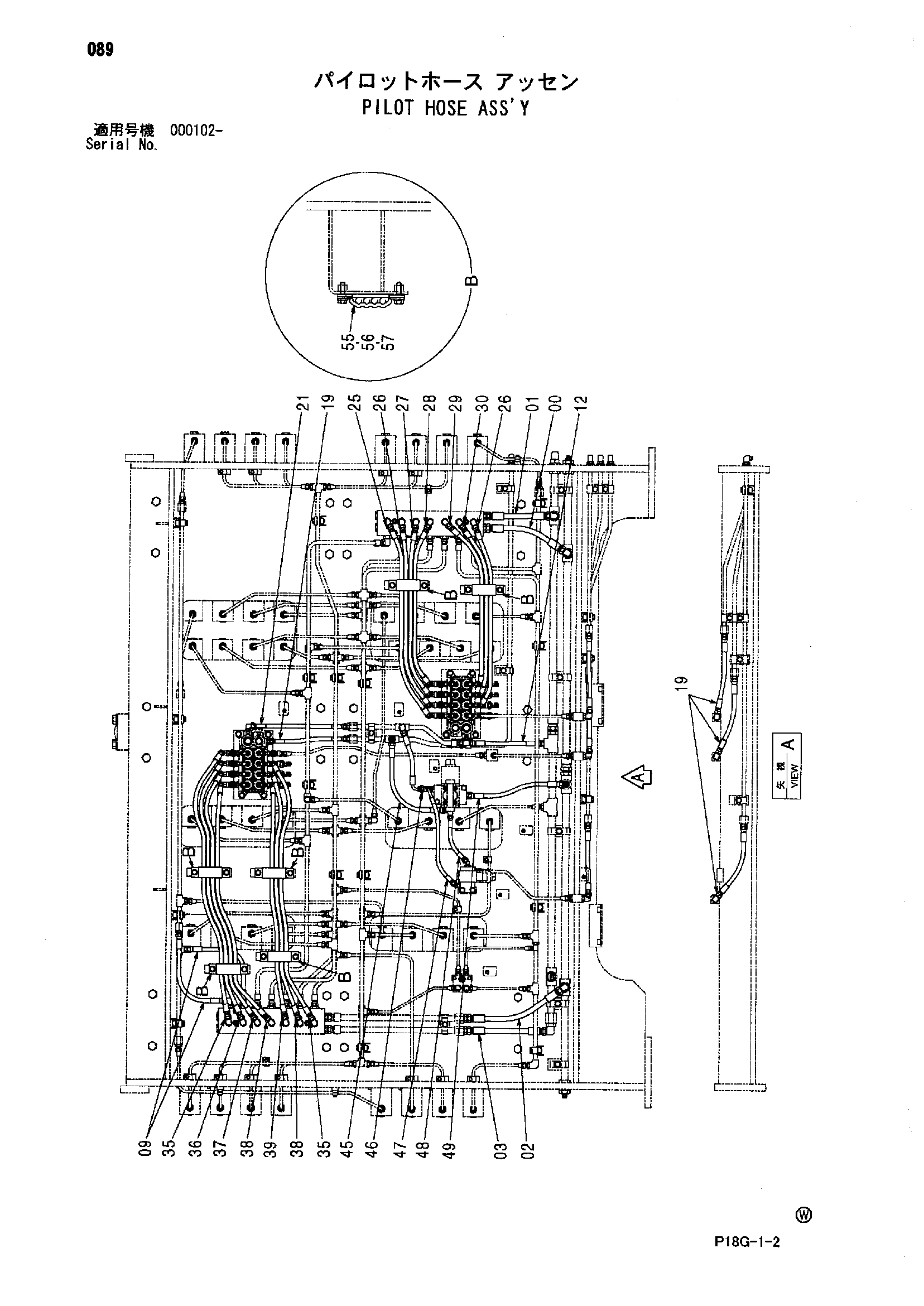

Заводская схема «Пилотный шланг в сборе» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4270453 | Шланг | 1 |
| 01 | 4624475 | Шланг | 1 |
| 02 | 4270454 | Шланг | 1 |
| 03 | 4624476 | Шланг | 1 |
| 09 | 4269832 | Шланг | 2 |
| 12 | 4624473 | Шланг | 1 |
| 19 | 4248680 | Шланг | 4 |
| 21 | 4624471 | Шланг | 1 |
| 25 | 4637218 | Шланг | 1 |
| 26 | 4332596 | Шланг | 2 |
| 27 | 4637216 | Шланг | 1 |
| 28 | 4637214 | Шланг | 1 |
| 29 | 4637215 | Шланг | 1 |
| 30 | 4637217 | Шланг | 1 |
| 35 | 4637223 | Шланг | 2 |
| 36 | 4294973 | Шланг | 1 |
| 37 | 4637222 | Шланг | 1 |
| 38 | 4637221 | Шланг | 2 |
| 39 | 4637220 | Шланг | 1 |
| 45 | 4290175 | Шланг | 1 |
| 46 | 4213402 | Шланг | 1 |
| 47 | 4313239 | Шланг | 1 |
| 48 | 4609198 | Шланг | 1 |
| 49 | 4269832 | Шланг | 1 |
| 55 | 9727636 | Пластина | 6 |
| 56 | 9727638 | Хомут шланга | 6 |
| 57 | J271040 | Болт с шайбой | 12 |
| 57A | J901040 | Болт | 1 |
| 57B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
