Указатель уровня (поворот) — HITACHI EX8000

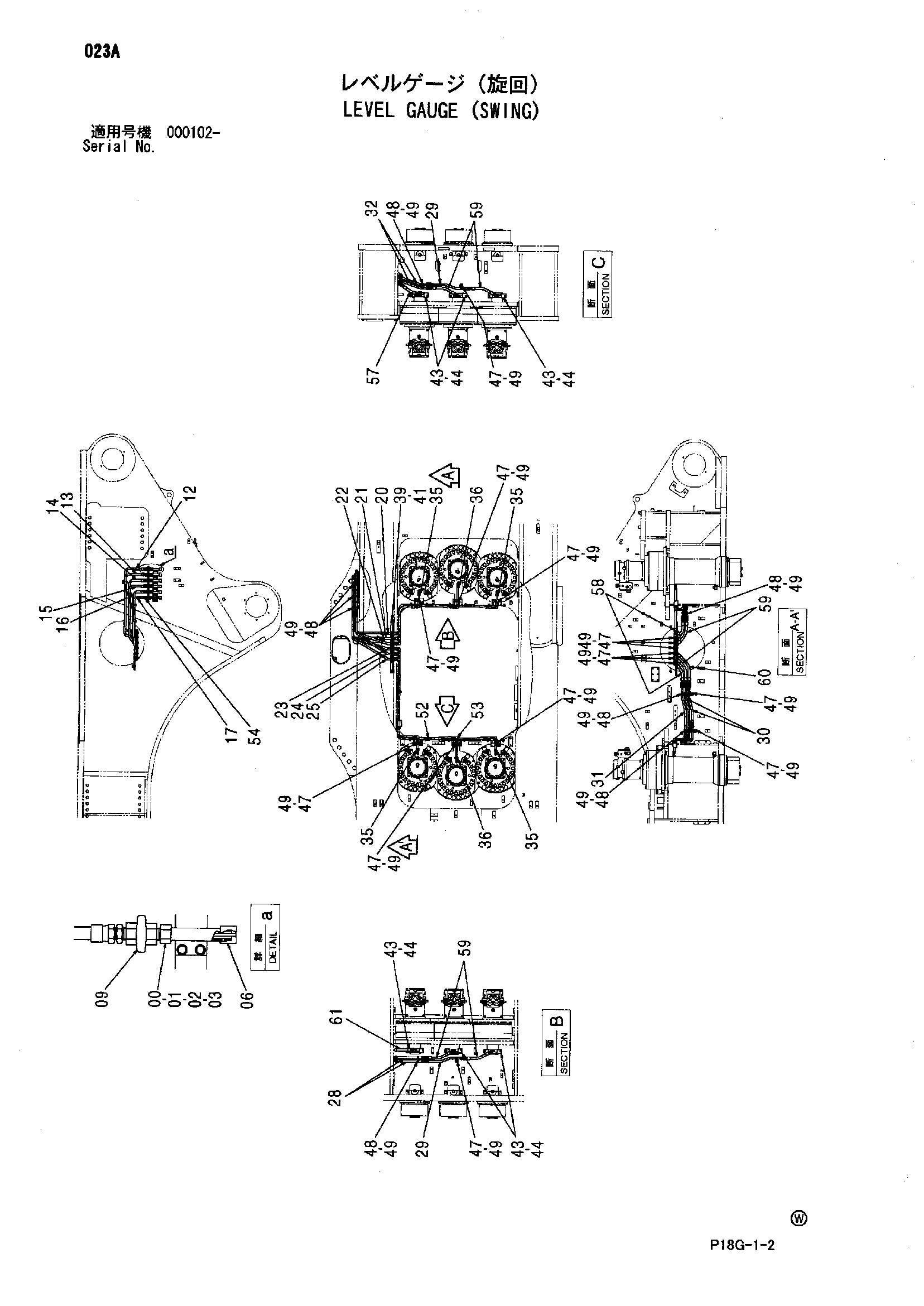

Заводская схема «Указатель уровня (поворот)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8064034 | Трубка | 6 |
| 01 | 955655 | Уплотнительное кольцо | 6 |
| 02 | J271045 | Болт с шайбой | 6 |
| 02A | J901045 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | J271000 | Болт с шайбой | 6 |
| 03A | J901000 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 06 | 9745395 | Указатель уровня | 6 |
| 09 | 4203434 | Шаровой клапан | 6 |
| 12 | 9762656 | Трубка | 1 |
| 13 | 9762657 | Трубка | 1 |
| 14 | 9762658 | Трубка | 1 |
| 15 | 9762659 | Трубка | 1 |
| 16 | 9762660 | Трубка | 1 |
| 17 | 9762661 | Трубка | 1 |
| 20 | 8096624 | Трубка | 1 |
| 21 | 8096625 | Трубка | 1 |
| 22 | 9762662 | Трубка | 1 |
| 23 | 9762663 | Трубка | 1 |
| 24 | 8096627 | Трубка | 1 |
| 25 | 8096628 | Трубка | 1 |
| 28 | 9762316 | Трубка | 2 |
| 29 | 9762320 | Трубка | 2 |
| 30 | 9762313 | Трубка | 2 |
| 31 | 9762321 | Трубка | 1 |
| 32 | 9762317 | Трубка | 2 |
| 35 | 9762318 | Трубка | 4 |
| 36 | 9762338 | Трубка | 2 |
| 39 | 4618642 | Кронштейн | 1 |
| 41 | J271045 | Болт с шайбой | 2 |
| 41A | J901045 | Болт | 1 |
| 41B | J222010 | Шайба | 1 |
| 43 | 8095757 | Кронштейн | 6 |
| 44 | J271030 | Болт с шайбой | 12 |
| 44A | J901030 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 47 | 4053595 | Хомут трубки | 16 |
| 48 | 4053596 | Хомут трубки | 8 |
| 49 | J271260 | Болт с шайбой | 24 |
| 49A | J901260 | Болт | 1 |
| 49B | J222012 | Шайба | 1 |
| 52 | A852166 | Адаптер | 19 |
| 52A | 4506424 | Уплотнительное кольцо | 1 |
| 53 | A852366 | Угловой штуцер | 13 |
| 53A | 4506424 | Уплотнительное кольцо | 1 |
| 54 | 4221278 | Адаптер | 6 |
| 57 | 4621587 | Шланг | 1 |
| 58 | 4615399 | Шланг | 2 |
| 59 | 4621116 | Шланг | 6 |
| 60 | 4621152 | Шланг | 1 |
| 61 | 4621153 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
