Ступень (двигатель)(левый) — HITACHI EX8000

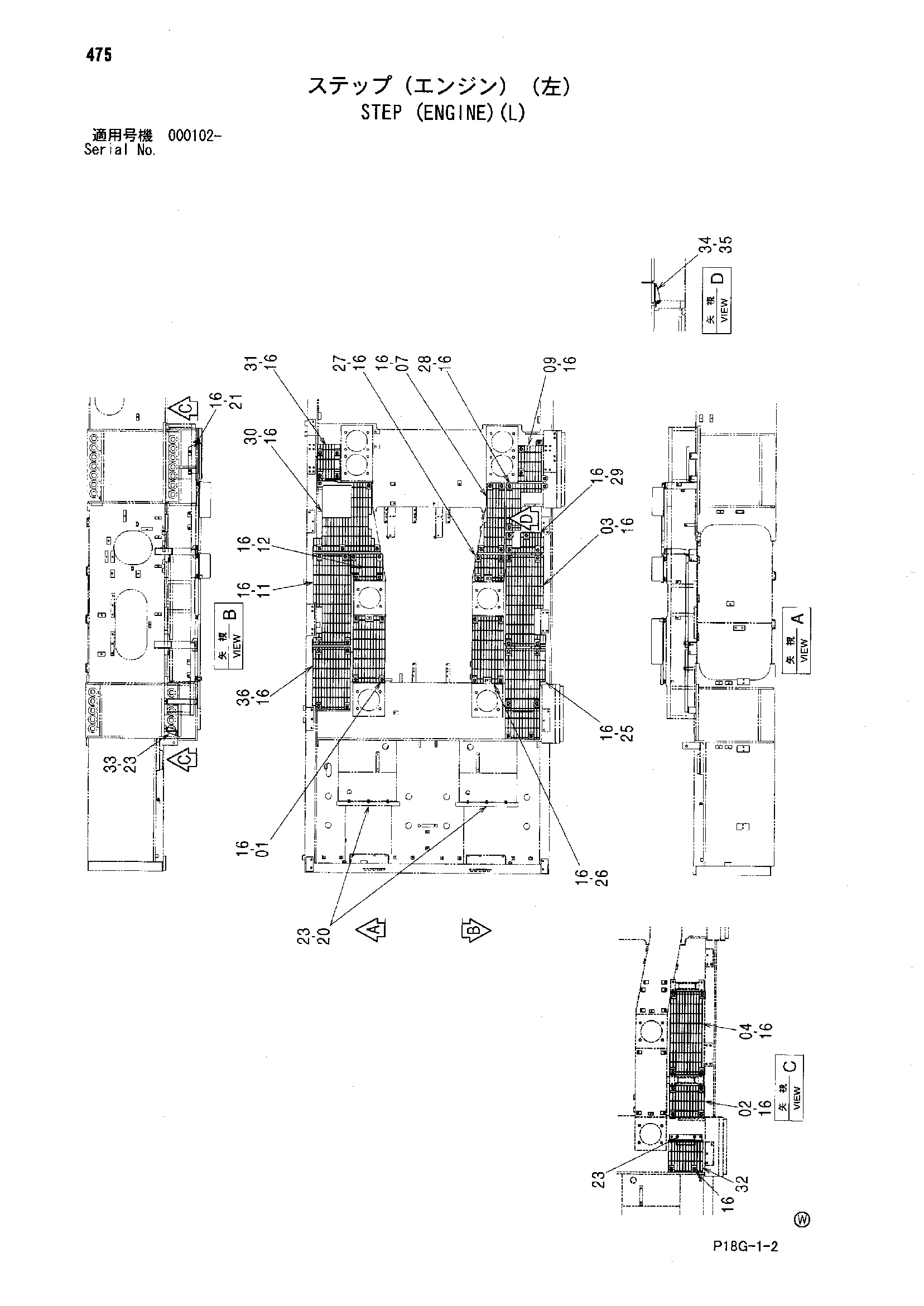

Заводская схема «Ступень (двигатель)(левый)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8096457 | Ступень | 1 |
| 02 | 8096482 | Ступень | 1 |
| 03 | 8096489 | Ступень | 1 |
| 04 | 8096483 | Ступень | 1 |
| 07 | 7046393 | Ступень | 1 |
| 09 | 8096488 | Ступень | 1 |
| 11 | 8096487 | Ступень | 1 |
| 12 | 8096485 | Ступень | 1 |
| 16 | J281030 | Болт с шайбой | 68 |
| 16A | J901030 | Болт | 1 |
| 16B | 4486055 | Шайба | 1 |
| 20 | 4621193 | Кронштейн | 2 |
| 21 | 8096437 | Кронштейн | 1 |
| 23 | J271025 | Болт с шайбой | 10 |
| 23A | J901025 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 25 | 8101678 | Ступень | 1 |
| 26 | 8098900 | Ступень | 1 |
| 27 | 8101679 | Ступень | 1 |
| 28 | 8101680 | Ступень | 1 |
| 29 | 8101681 | Ступень | 1 |
| 30 | 7049004 | Ступень | 1 |
| 31 | 8101682 | Ступень | 1 |
| 32 | 7049005 | Ступень | 1 |
| 33 | 8101683 | Кронштейн | 1 |
| 34 | 9764796 | Кронштейн | 1 |
| 35 | J271030 | Болт с шайбой | 2 |
| 35A | J901030 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 36 | 8101705 | Ступень | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
