Вентилятор гидромотор дренажные трубопроводы (радиатор)(правый) — HITACHI EX8000

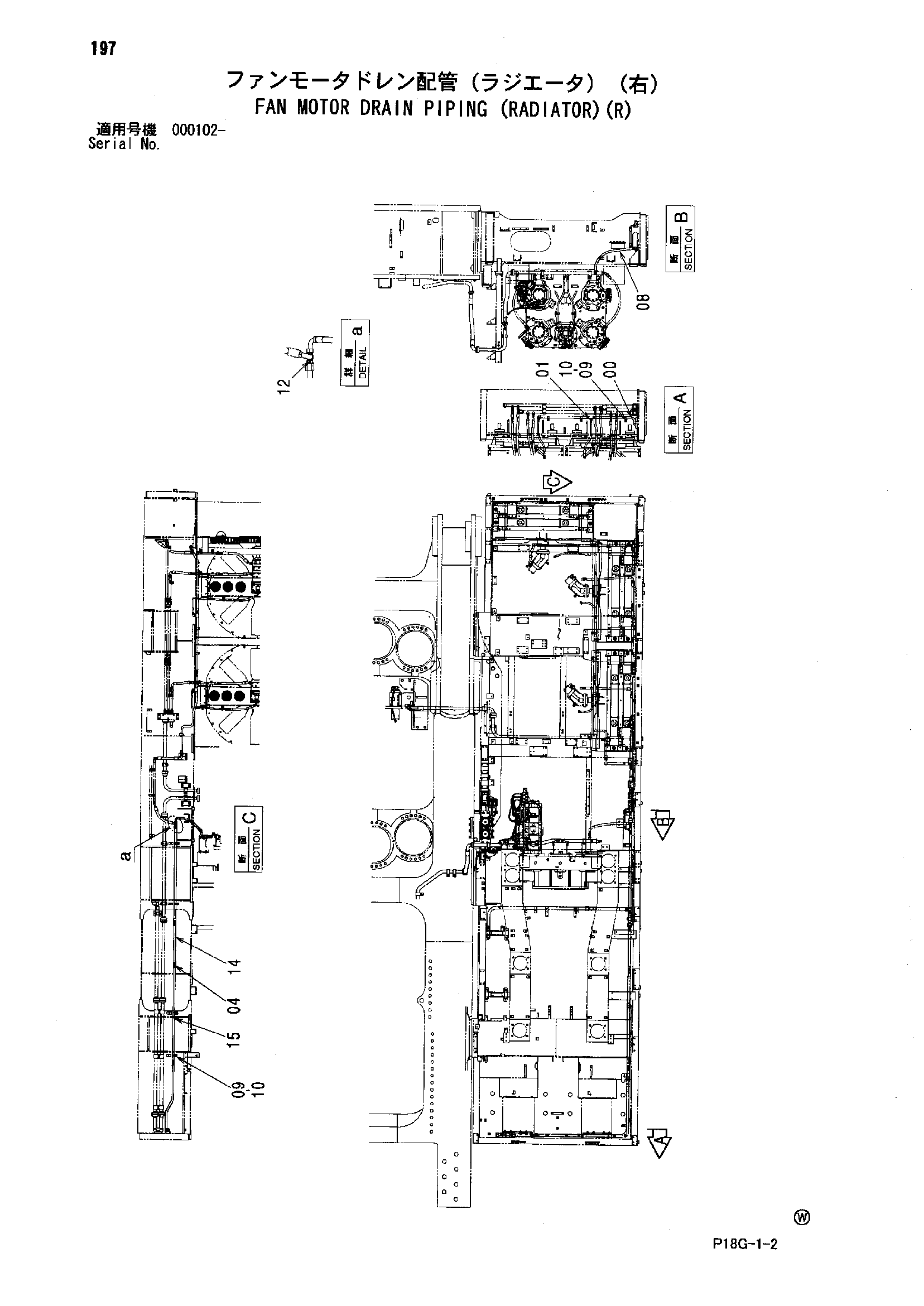

Заводская схема «Вентилятор гидромотор дренажные трубопроводы (радиатор)(правый)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8095488 | Трубка | 1 |
| 01 | 4279302 | Адаптер | 2 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | A852166 | Адаптер | 3 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | 4364237 | Шланг | 1 |
| 09 | 4053595 | Хомут трубки | 7 |
| 10 | J271260 | Болт с шайбой | 7 |
| 10A | J901260 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 12 | A852466 | Тройник | 1 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | 9762922 | Трубка | 1 |
| 15 | 9762259 | Трубка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
