Электрооборудование (погрузчик) — HITACHI EX8000

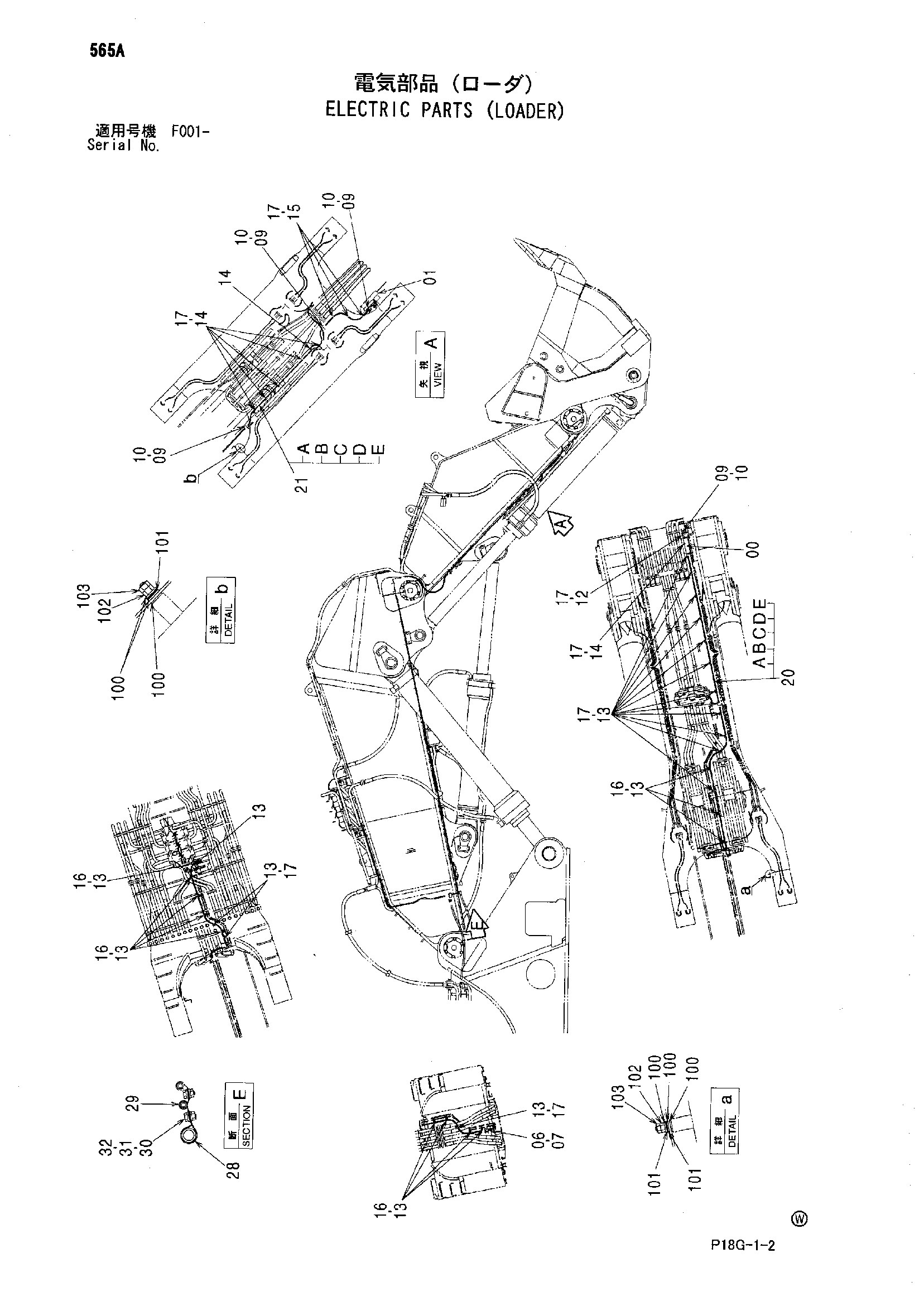

Заводская схема «Электрооборудование (погрузчик)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 06 | 4342723 | Хомут трубки | 2 |
| 07 | J271200 | Болт с шайбой | 2 |
| 07A | J901200 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 09 | 4334363 | Хомут трубки | 8 |
| 10 | J271290 | Болт с шайбой | 8 |
| 10A | J901290 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 12 | 4448037 | Кронштейн | 1 |
| 13 | 4190277 | Зажим | 28 |
| 14 | 4190272 | Зажим | 9 |
| 15 | 4190274 | Зажим | 3 |
| 16 | J271030 | Болт с шайбой | 12 |
| 16A | J901030 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | J271025 | Болт с шайбой | 27 |
| 17A | J901025 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 20 | 9248085 | Провод жгут проводов | 1 |
| 20A | 4626729 | Жгут проводов | 1 |
| 20B | 4624412 | Разъём | 2 |
| 20C | 4306050 | Соединение шланг | 2 |
| 20D | 4624731 | Водяной шланг | 1 |
| 20E | 4505243 | Хомут шланга | 2 |
| 21 | 9248086 | Провод жгут проводов | 1 |
| 21A | 4627046 | Жгут проводов | 1 |
| 21B | 4624432 | Разъём | 4 |
| 21C | 4624413 | Соединение шланг | 4 |
| 21D | 4187285 | Водяной шланг | 2 |
| 21E | 4514699 | Хомут шланга | 4 |
| 28 | 4190264 | Зажим | 3 |
| 29 | 4190253 | Зажим | 3 |
| 30 | J271020 | Болт с шайбой | 3 |
| 30A | J901020 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 31 | J222010 | Шайба | 3 |
| 32 | J950010 | Гайка | 3 |
| 100 | J222012 | Шайба | 6 |
| 101 | 4186797 | Пружина диск | 4 |
| 102 | J950012 | Гайка | 2 |
| 103 | M660012 | U-образная гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
