Топливный система(деталь-1) — HITACHI EX8000

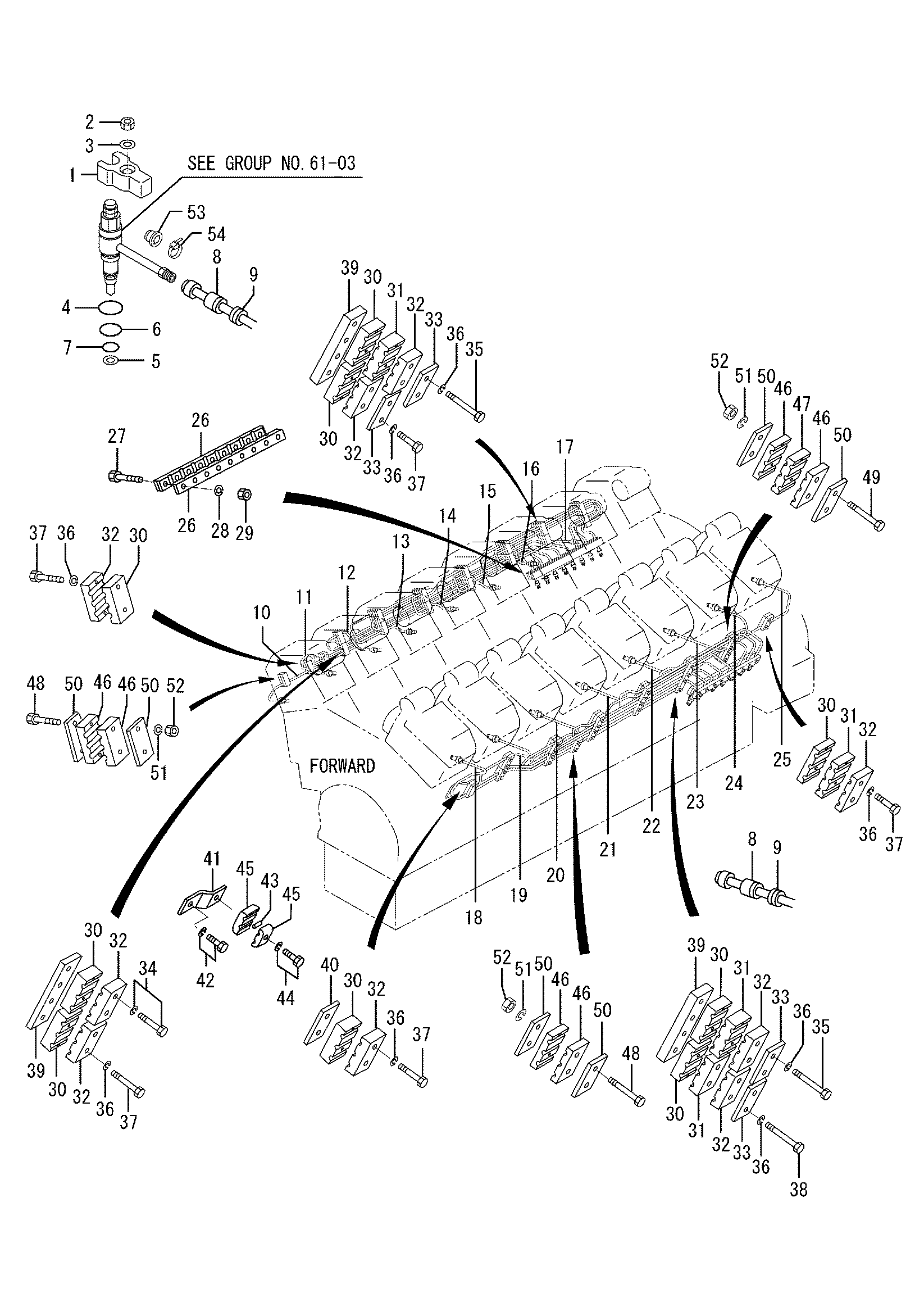

Заводская схема «Топливный система(деталь-1)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H3756101602 | Гланд, форсунка | 16 |
| 2 | HF230514000 | Гайка | 16 |
| 3 | H3356114500 | Шайба | 16 |
| 4 | H0550710420 | Уплотнительное кольцо | 16 |
| 5 | H3756106810 | Прокладка, форсунка | 16 |
| 6 | H0550710340 | Уплотнительное кольцо | 16 |
| 7 | H0550710260 | Уплотнительное кольцо | 16 |
| 8 | H3756113500 | Крышка | 32 |
| 9 | H3756113600 | Держатель | 32 |
| 10 | H3786002100 | Трубка, индж.но.1 | 1 |
| 11 | H3786002200 | Трубка, индж.но.2 | 1 |
| 12 | H3786002300 | Трубка, индж.но.3 | 1 |
| 13 | H3786002400 | Трубка, индж.но.4 | 1 |
| 14 | H3786002500 | Трубка, индж.но.5 | 1 |
| 15 | H3786002600 | Трубка, индж.но.6 | 1 |
| 16 | H3786002700 | Трубка, индж.но.7 | 1 |
| 17 | H3786002800 | Трубка, индж.но.8 | 1 |
| 18 | H3786003100 | Трубка, индж.но.9 | 1 |
| 19 | H3786003200 | Трубка, индж.но.10 | 1 |
| 20 | H3786003300 | Трубка, индж.но.11 | 1 |
| 21 | H3786003400 | Трубка, индж.но.12 | 1 |
| 22 | H3786003500 | Трубка, индж.но.13 | 1 |
| 23 | H3786003600 | Трубка, индж.но.14 | 1 |
| 24 | H3786003700 | Трубка, индж.но.15 | 1 |
| 25 | H3786003800 | Трубка, индж.но.16 | 1 |
| 26 | H3786101800 | Хомут | 4 |
| 27 | HF103508035 | Болт | 18 |
| 28 | HF251508000 | Пружинная шайба | 18 |
| 29 | HF230008000 | Гайка | 18 |
| 30 | H3756213300 | Хомут, трубка | 27 |
| 31 | H3756213400 | Сиденье, трубка | 19 |
| 32 | H3756213100 | Хомут, трубка | 27 |
| 33 | H3756215900 | Пластина, хомут | 27 |
| 34 | HF180510055 | Болт, W/шайба | 2 |
| 35 | HF103510080 | Болт | 22 |
| 36 | HF251510000 | Пружинная шайба | 52 |
| 37 | HF103510065 | Болт | 14 |
| 38 | HF103510090 | Болт | 16 |
| 39 | H3776103601 | Пластина, калмп | 12 |
| 40 | H3776103701 | Пластина, хомут | 3 |
| 41 | H3776108300 | Стойка, индж.пипе | 1 |
| 42 | HF180510016 | Болт, W/шайба | 1 |
| 43 | HF284610000 | Палец, довел | 1 |
| 44 | HF180506030 | Болт, W/шайба | 1 |
| 45 | HMH021219 | Хомут | 2 |
| 46 | H3756213100 | Хомут, трубка | 20 |
| 47 | H3756213400 | Сиденье, трубка | 5 |
| 48 | HF103510045 | Болт | 10 |
| 49 | HF103510070 | Болт | 10 |
| 50 | H3756215900 | Пластина, хомут | 20 |
| 51 | HF251510000 | Пружинная шайба | 20 |
| 52 | HF230010000 | Гайка | 20 |
| 53 | H3756108800 | Втулка | 16 |
| 54 | H0531800300 | Лента, зажим | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
