Основной насос пилотный (1-2)(правый) — HITACHI EX8000

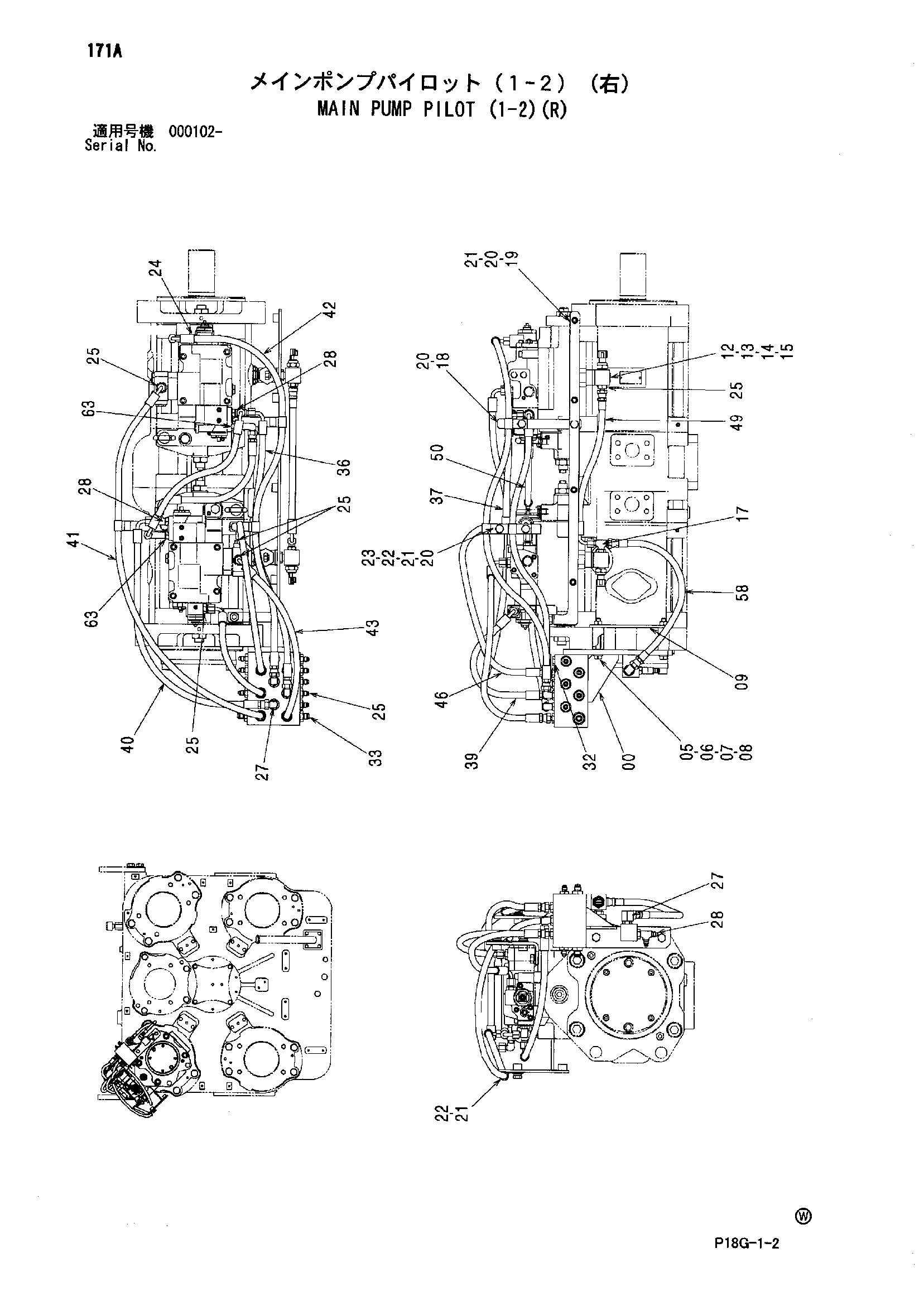

Заводская схема «Основной насос пилотный (1-2)(правый)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8096588 | Коллектор | 1 |
| 05 | 4347147 | Проставка | 2 |
| 06 | J901080 | Болт | 2 |
| 07 | A590110 | Плоская шайба | 2 |
| 08 | J950010 | Гайка | 2 |
| 09 | 4347154 | Пластина | 1 |
| 12 | 4623904 | Датчик | 2 |
| 13 | 4365983 | Тройник | 2 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | 4370902 | Тройник | 2 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4436535 | Датчик давления | 2 |
| 17 | A852522 | Тройник | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 9762645 | Кронштейн | 2 |
| 19 | 9762233 | Кронштейн | 1 |
| 20 | J271220 | Болт с шайбой | 4 |
| 20A | J901220 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 21 | J271030 | Болт с шайбой | 5 |
| 21A | J901030 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | 4190275 | Зажим | 5 |
| 23 | 9763477 | Кронштейн | 1 |
| 24 | 4278441 | Угловой штуцер | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | A852122 | Адаптер | 19 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 27 | A852322 | Угловой штуцер | 4 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | A852422 | Тройник | 3 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 32 | A885002 | Пробка | 2 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 33 | A852133 | Адаптер | 2 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 36 | 4467054 | Шланг | 1 |
| 37 | 4389469 | Шланг | 1 |
| 39 | 4470393 | Шланг | 1 |
| 40 | 4450109 | Шланг | 1 |
| 41 | 4426707 | Шланг | 1 |
| 42 | 4441297 | Шланг | 1 |
| 43 | 4620904 | Шланг | 1 |
| 46 | 4613771 | Шланг | 1 |
| 49 | 4483934 | Шланг | 1 |
| 50 | 4437126 | Шланг | 1 |
| 58 | 4602050 | Шланг | 1 |
| 63 | 4279119 | Угловой штуцер | 2 |
| 63A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
