Насос кабина трубопроводы (нижний) — HITACHI EX8000

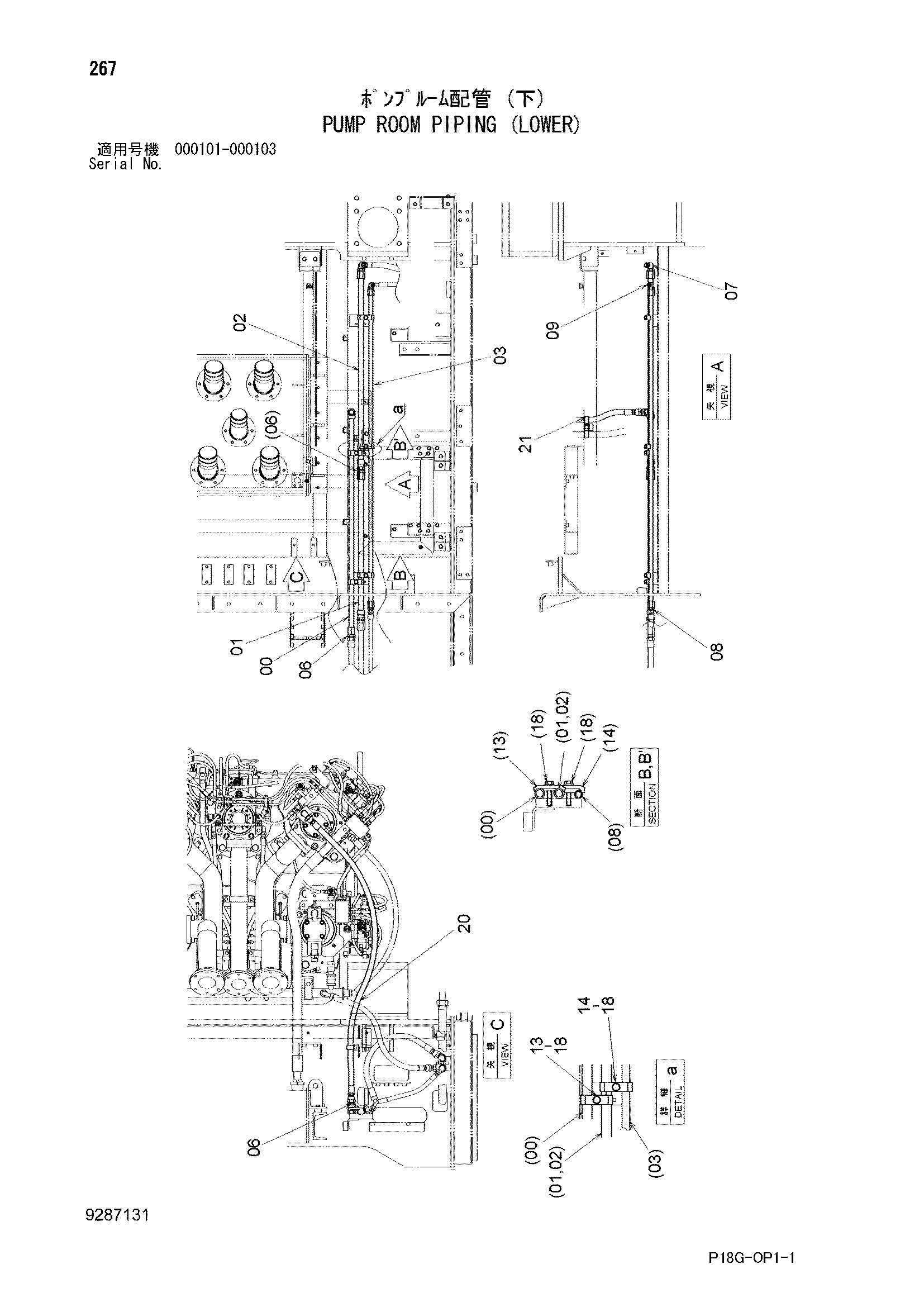

Заводская схема «Насос кабина трубопроводы (нижний)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9763058 | Трубка | 1 |
| 01 | 9763053 | Трубка | 1 |
| 02 | 9763052 | Трубка | 1 |
| 03 | 9763050 | Трубка | 1 |
| 06 | A852166 | Адаптер | 3 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | A852366 | Угловой штуцер | 1 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | A852144 | Адаптер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | A852344 | Угловой штуцер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4053596 | Хомут трубки | 2 |
| 14 | 4141806 | Хомут трубки | 3 |
| 18 | J271260 | Болт с шайбой | 5 |
| 18A | J901260 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 20 | 4627967 | Шланг | 1 |
| 21 | 4192035 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
