Ступень (масляный радиатор)(правый) — HITACHI EX8000

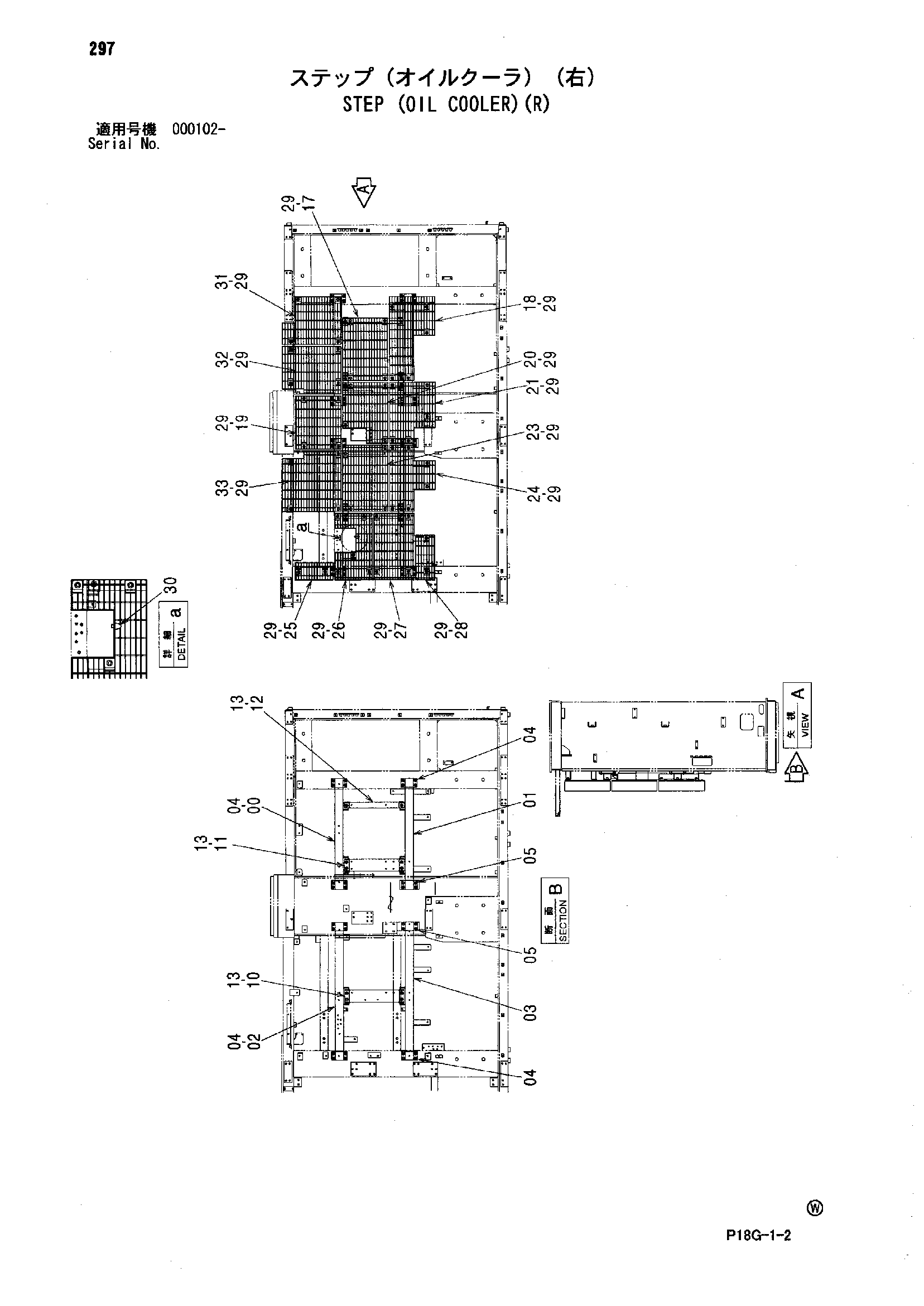

Заводская схема «Ступень (масляный радиатор)(правый)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7046926 | Опора | 1 |
| 01 | 7046929 | Опора | 1 |
| 02 | 7046917 | Опора | 1 |
| 03 | 7046974 | Опора | 1 |
| 04 | J281230 | Болт с шайбой | 24 |
| 04A | J901230 | Болт | 1 |
| 04B | 4249324 | Шайба | 1 |
| 05 | J281240 | Болт с шайбой | 8 |
| 05A | J901240 | Болт | 1 |
| 05B | 4249324 | Шайба | 1 |
| 10 | 8097557 | Опора | 1 |
| 11 | 8097571 | Опора | 1 |
| 12 | 8097574 | Опора | 1 |
| 13 | J281240 | Болт с шайбой | 10 |
| 13A | J901240 | Болт | 1 |
| 13B | 4249324 | Шайба | 1 |
| 17 | 7046937 | Ступень | 1 |
| 18 | 7046941 | Ступень | 1 |
| 19 | 7046943 | Ступень | 1 |
| 20 | 7046948 | Ступень | 1 |
| 21 | 7046949 | Ступень | 1 |
| 23 | 7046964 | Ступень | 1 |
| 24 | 7046971 | Ступень | 1 |
| 25 | 8097608 | Ступень | 1 |
| 26 | 7046968 | Ступень | 1 |
| 27 | 7046969 | Ступень | 1 |
| 28 | 8097622 | Ступень | 1 |
| 29 | J281035 | Болт с шайбой | 57 |
| 29A | J901035 | Болт | 1 |
| 29B | 4486055 | Шайба | 1 |
| 30 | 4371411 | Ограничитель резиновый | 1 |
| 31 | 7048696 | Ступень | 1 |
| 32 | 7048697 | Ступень | 1 |
| 33 | 7048698 | Ступень | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
