Всасывающие трубопроводы (левый) — HITACHI EX8000

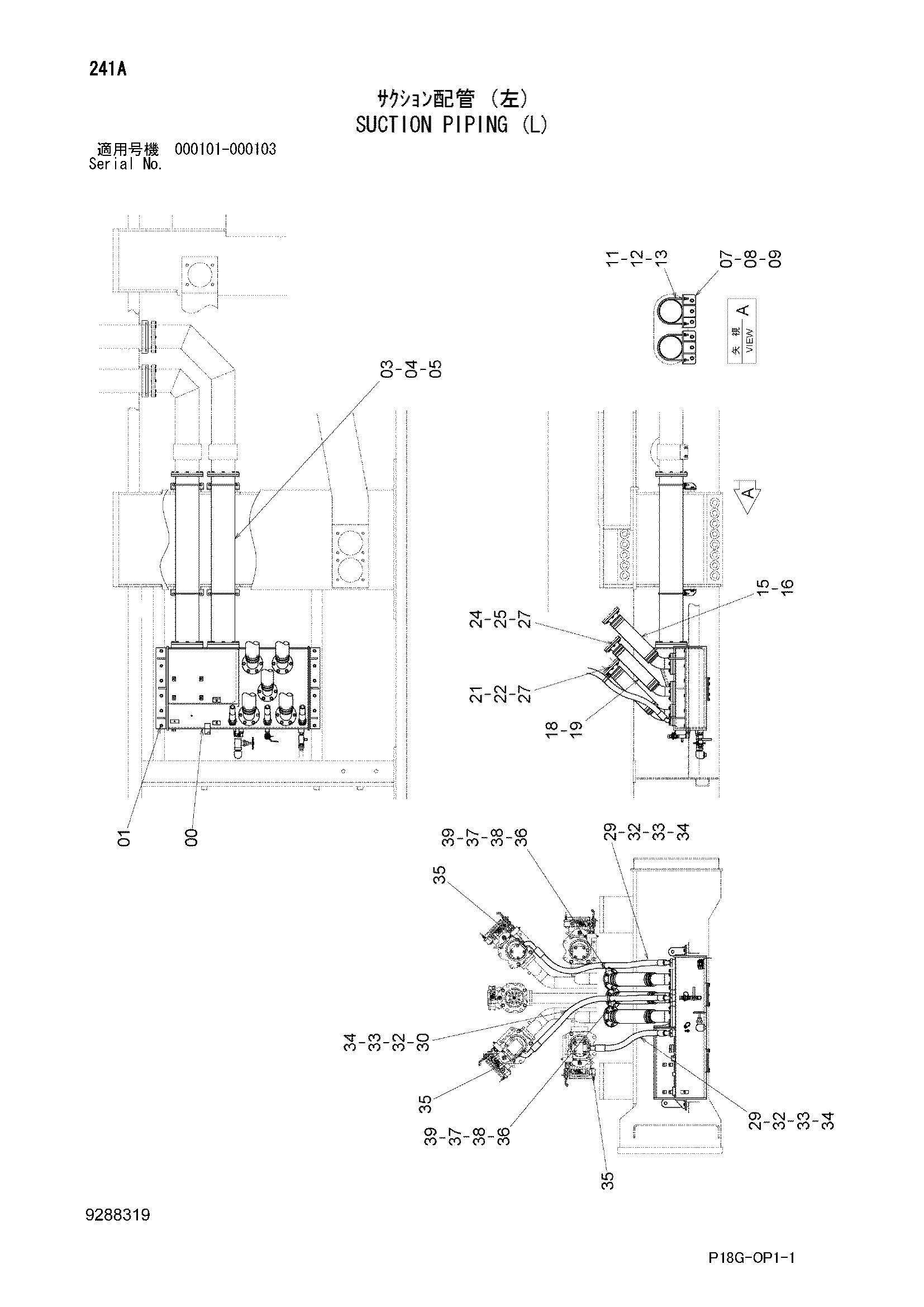

Заводская схема «Всасывающие трубопроводы (левый)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J271230 | Болт с шайбой | 12 |
| 01A | J901230 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 03 | 8093568 | Трубка | 2 |
| 04 | A810220 | Уплотнительное кольцо | 2 |
| 05 | J271235 | Болт с шайбой | 16 |
| 05A | J901235 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 07 | 8085124 | Кронштейн | 6 |
| 08 | J921435 | Болт | 18 |
| 09 | J222014 | Шайба | 18 |
| 11 | 4402325 | U-образный болт | 6 |
| 12 | 449490 | Плоская шайба | 12 |
| 13 | J950012 | Гайка | 24 |
| 15 | 4362845 | Резиновый шланг | 4 |
| 16 | 4282488 | Хомут шланга | 16 |
| 18 | 4120319 | Резиновый шланг | 1 |
| 19 | 4263766 | Хомут шланга | 4 |
| 21 | 8064939 | Трубка | 4 |
| 22 | A810110 | Уплотнительное кольцо | 4 |
| 24 | 8078541 | Трубка | 1 |
| 25 | A810100 | Уплотнительное кольцо | 1 |
| 27 | J271240 | Болт с шайбой | 28 |
| 27A | J901240 | Болт | 1 |
| 27B | J222012 | Шайба | 1 |
| 29 | 4616878 | Шланг | 1 |
| 30 | 4685284 | Шланг | 1 |
| 31 | 4628058 | Шланг | 1 |
| 32 | 4154614 | Разъёмный фланец | 12 |
| 33 | 4508805 | Уплотнительное кольцо | 6 |
| 34 | M341230 | Болт с внутренним шестигранником | 12 |
| 35 | M341030 | Болт с внутренним шестигранником | 12 |
| 36 | 9764345 | Кронштейн | 2 |
| 37 | 4190265 | Зажим | 2 |
| 38 | J271245 | Болт с шайбой | 2 |
| 38A | J901245 | Болт | 1 |
| 38B | J222012 | Шайба | 1 |
| 39 | J271025 | Болт с шайбой | 2 |
| 39A | J901025 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
