Коленчатый вал и маховик и дампер — HITACHI EX8000

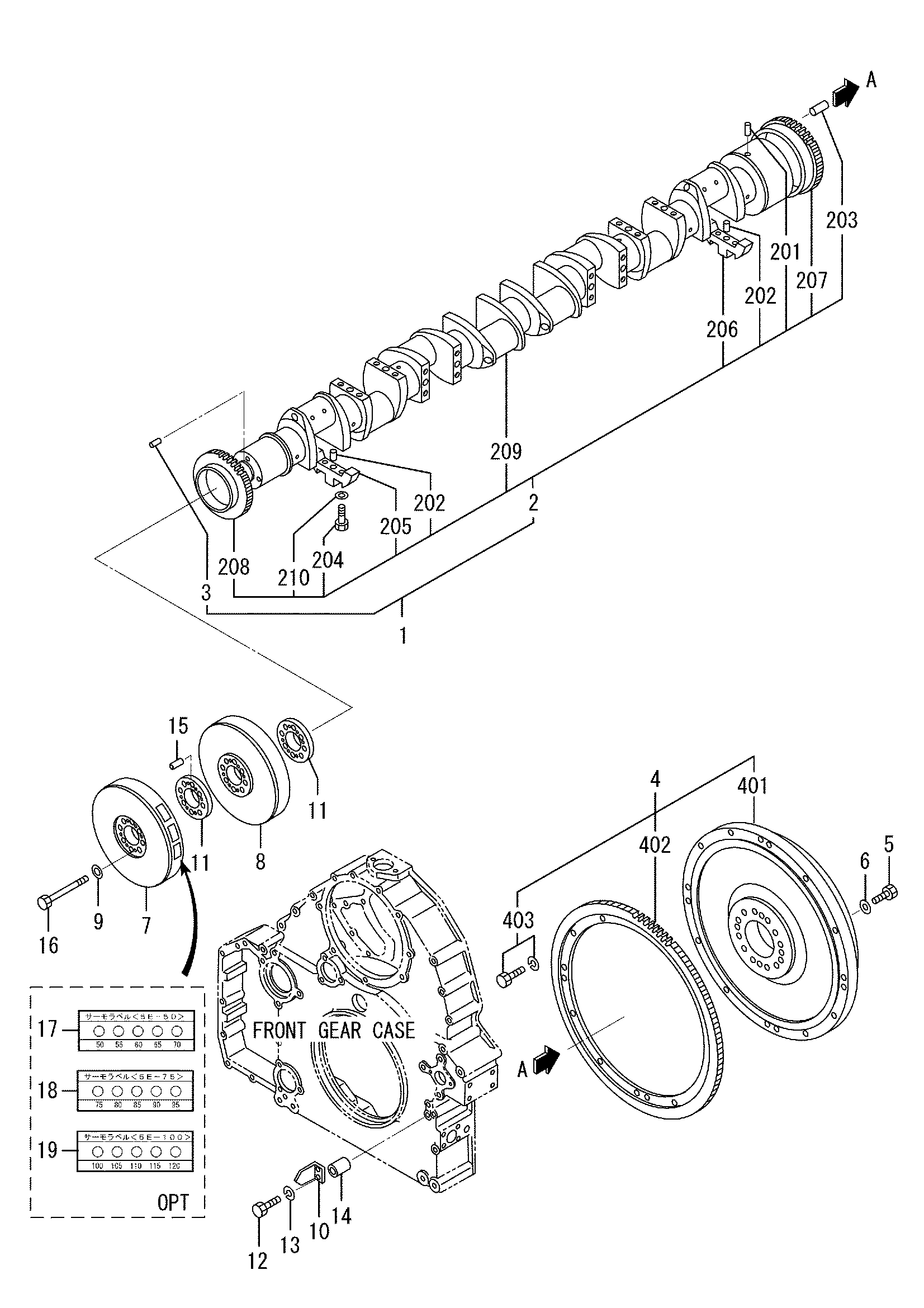

Заводская схема «Коленчатый вал и маховик и дампер» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	H3782030010	Коленчатый вал в сборе	1
1	H3782030011	Коленчатый вал в сборе	1
2-01	HF284605000	Палец, довел	1
2-02	HF284620000	Палец, довел	16
2-03	H3332004701	Палец, довел	2
2-04	H3742010300	Болт	32
2-07	H3772310101	Шестерня, коленчатый вал	1
2-08	H3772512102	Шестерня, коленчатый вал	1
2-10	H3370711701	Шайба	32
3	H3782000500	Палец, довел	2
4	H3772110011	Маховик в сборе	1
4	H3772110013	Маховик в сборе	1
4	H3772100060	Маховик в сборе	1
4-02	H3772120200	Шестерня, кольцо	1
4-02	H3772120201	Шестерня, кольцо	1
4-03	HF180510045	Болт, W/шайба	12
5	HF103522090	Болт	12
6	H3370711701	Шайба	12
7	H3782211100	Дампер, хассе FR	1
8	H3772201200	Дампер, хассе RE	1
9	H3370711701	Шайба	8
10	H3772200801	Поинтер	1
11	H3772210500	Проставка, дампер	2
12	HF103512060	Болт	2
13	HF251512000	Пружинная шайба	2
14	H4571362200	Бобышка	2
15	HF284620000	Палец, довел	2
16	HF103522130	Болт	8
17	H3252204300	Табличка комплект, термостатический	1
18	H3252204100	Табличка комплект, термостатический	1
19	H3252204200	Табличка комплект, термостатический	1

Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
