Напорные трубопроводы (левый) — HITACHI EX8000

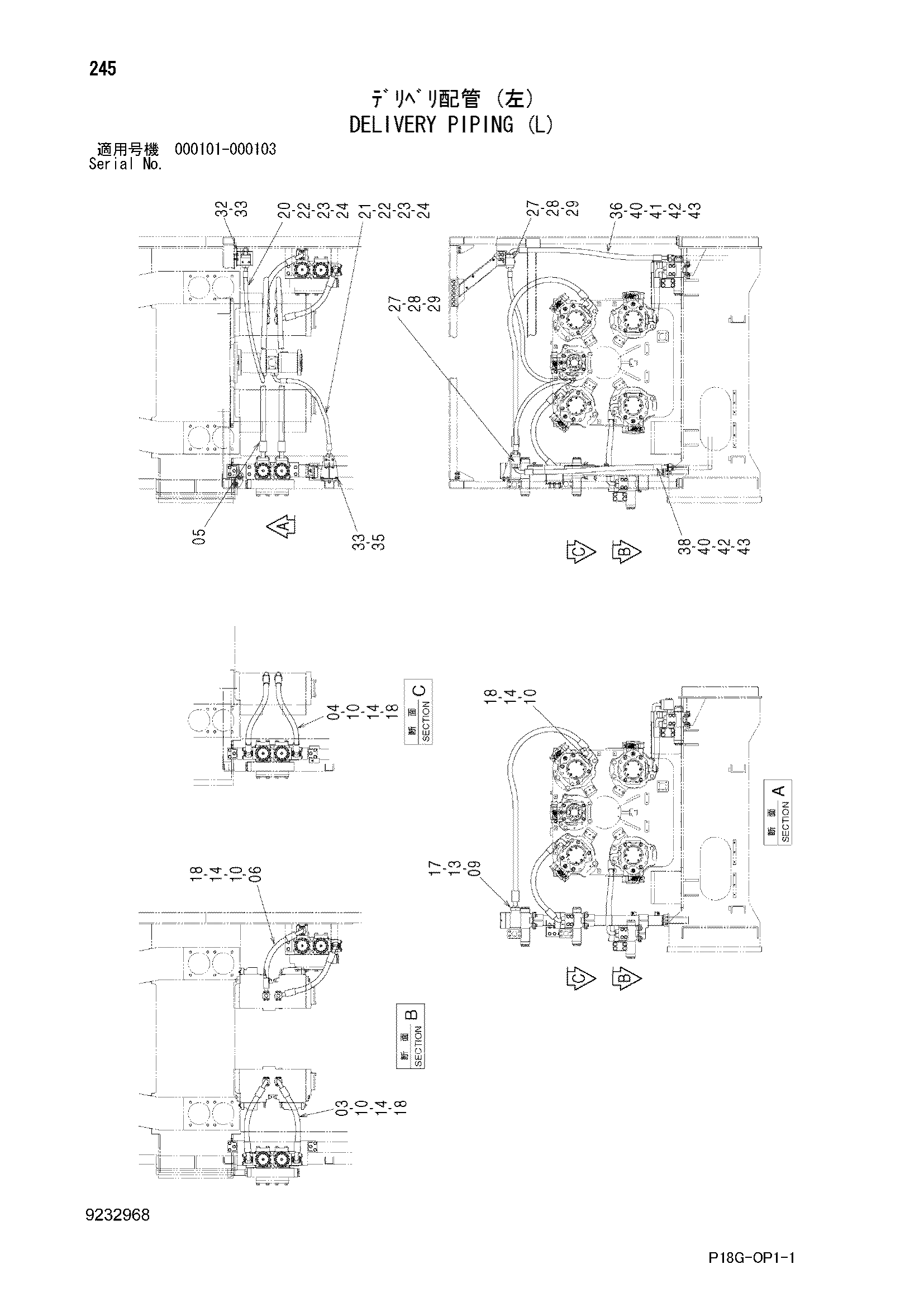

Заводская схема «Напорные трубопроводы (левый)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4611629 | Шланг | 2 |
| 04 | 4611630 | Шланг | 2 |
| 05 | 4611636 | Шланг | 2 |
| 06 | 4611647 | Шланг | 2 |
| 09 | 4075854 | Разъёмный фланец | 4 |
| 10 | 4075853 | Разъёмный фланец | 28 |
| 13 | 4292384 | Уплотнительное кольцо | 2 |
| 14 | 4292383 | Уплотнительное кольцо | 14 |
| 17 | M341650 | Болт с внутренним шестигранником | 8 |
| 18 | M341240 | Болт с внутренним шестигранником | 56 |
| 20 | 4620539 | Шланг | 1 |
| 21 | 4617830 | Шланг | 1 |
| 22 | 4292382 | Уплотнительное кольцо | 4 |
| 23 | 4085560 | Разъёмный фланец | 8 |
| 24 | J271245 | Болт с шайбой | 16 |
| 24A | J901245 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 27 | 3101891 | Блок | 2 |
| 28 | J901204 | Болт | 4 |
| 29 | J222012 | Шайба | 4 |
| 32 | 8095706 | Кронштейн | 1 |
| 33 | J281235 | Болт с шайбой | 8 |
| 33A | J901235 | Болт | 1 |
| 33B | 4249324 | Шайба | 1 |
| 35 | 8095736 | Кронштейн | 1 |
| 36 | 4460094 | Шланг | 1 |
| 38 | 4617806 | Шланг | 1 |
| 40 | M341450 | Болт с внутренним шестигранником | 16 |
| 42 | 4089703 | Разъёмный фланец | 8 |
| 43 | 4292383 | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
