Обратные трубопроводы (центральный)(1) — HITACHI EX8000

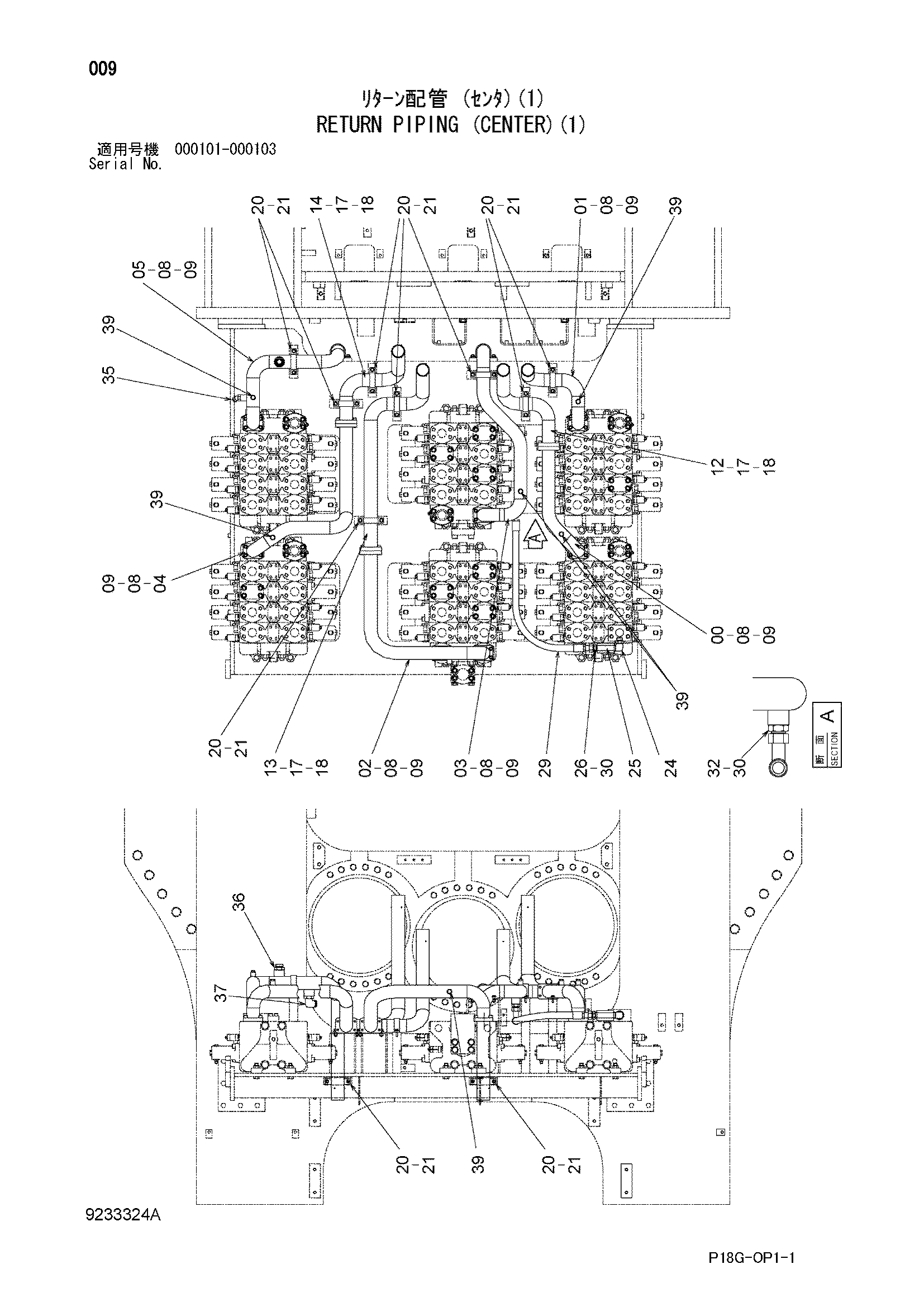

Заводская схема «Обратные трубопроводы (центральный)(1)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8095407 | Трубка | 1 |
| 01 | 8095409 | Трубка | 1 |
| 02 | 8095549 | Трубка | 1 |
| 03 | 8095557 | Трубка | 1 |
| 04 | 8095410 | Трубка | 1 |
| 05 | 8095411 | Трубка | 1 |
| 08 | M341445 | Болт с внутренним шестигранником | 24 |
| 09 | 4153541 | Уплотнительное кольцо | 6 |
| 12 | 8095408 | Трубка | 1 |
| 13 | 8095552 | Трубка | 1 |
| 14 | 8095542 | Трубка | 1 |
| 17 | M341245 | Болт с внутренним шестигранником | 12 |
| 18 | 4153541 | Уплотнительное кольцо | 3 |
| 20 | 4000909 | Хомут трубки | 10 |
| 21 | J271035 | Болт с шайбой | 20 |
| 21A | J901035 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 24 | 4174589 | Угловой штуцер | 1 |
| 24A | 4506429 | Уплотнительное кольцо | 1 |
| 25 | 4163096 | Обратный клапан | 1 |
| 26 | 4344115 | Адаптер | 1 |
| 29 | 4228791 | Шланг | 1 |
| 30 | 4187328 | Уплотнительное кольцо | 2 |
| 32 | A853188 | Адаптер | 1 |
| 32A | 4506429 | Уплотнительное кольцо | 1 |
| 35 | A852266 | Угловой штуцер | 1 |
| 35A | 4506424 | Уплотнительное кольцо | 1 |
| 36 | A853100 | Адаптер | 1 |
| 36A | 970860 | Уплотнительное кольцо | 1 |
| 37 | A853300 | Угловой штуцер | 1 |
| 37A | 970860 | Уплотнительное кольцо | 1 |
| 39 | A885003 | Пробка | 6 |
| 39A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
