Основные гидролинии (1-1) — HITACHI EX8000

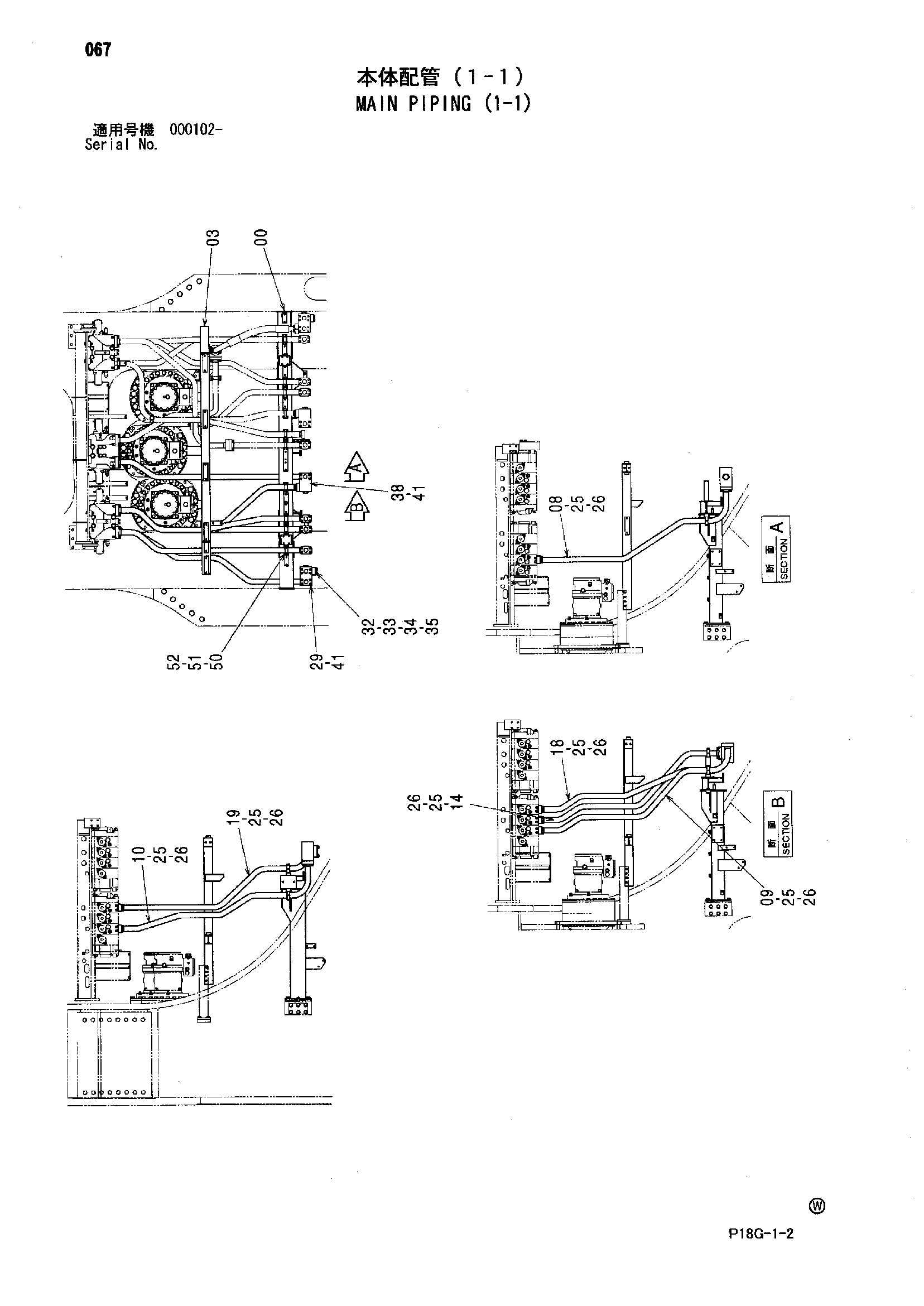

Заводская схема «Основные гидролинии (1-1)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6022304 | Опора | 1 |
| 03 | 7045842 | Опора | 1 |
| 08 | 8093980 | Трубка | 1 |
| 09 | 7045258 | Трубка | 1 |
| 10 | 7045175 | Трубка | 1 |
| 14 | 7045176 | Трубка | 1 |
| 18 | 7045266 | Трубка | 1 |
| 19 | 7045265 | Трубка | 1 |
| 25 | M342065 | Болт с внутренним шестигранником | 32 |
| 26 | 4292385 | Уплотнительное кольцо | 8 |
| 29 | 3082619 | Блок | 1 |
| 32 | 3031029 | Крышка | 1 |
| 33 | 4292385 | Уплотнительное кольцо | 1 |
| 34 | J932065 | Болт | 4 |
| 35 | J222020 | Шайба | 4 |
| 38 | 3087934 | Блок | 1 |
| 41 | 4154694 | Пробка | 2 |
| 41A | 4037888 | Уплотнительное кольцо | 1 |
| 50 | 4357265 | Хомут трубки | 12 |
| 51 | J921402 | Болт | 12 |
| 52 | J222014 | Шайба | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
