Ступень (левый) — HITACHI EX8000

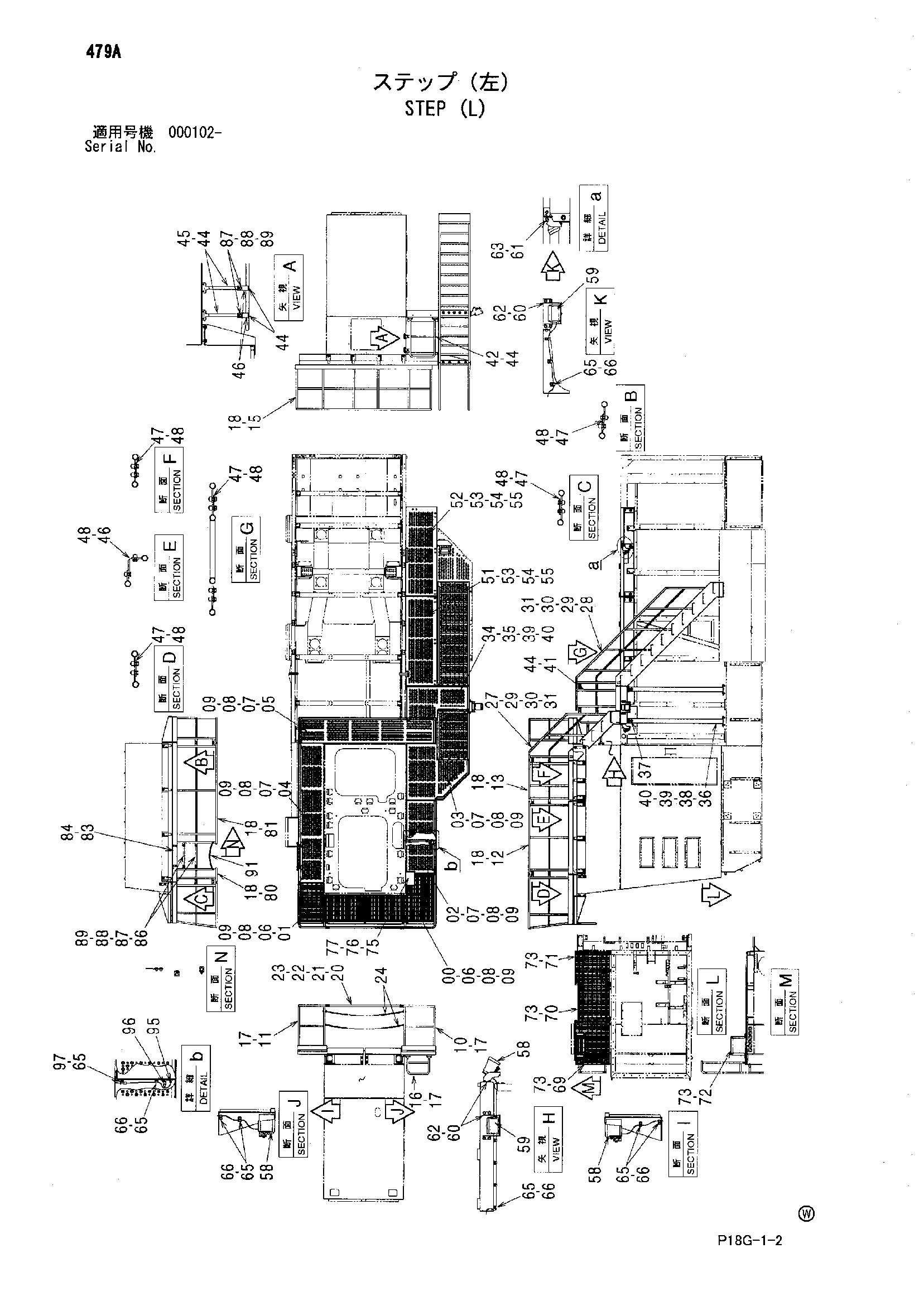

Заводская схема «Ступень (левый)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7046430 | Ступень | 1 |
| 01 | 7046432 | Ступень | 1 |
| 02 | 7046428 | Ступень | 1 |
| 03 | 7046426 | Ступень | 1 |
| 04 | 7046434 | Ступень | 1 |
| 05 | 7046436 | Ступень | 1 |
| 06 | J931640 | Болт | 12 |
| 07 | J931645 | Болт | 30 |
| 08 | J222016 | Шайба | 42 |
| 09 | J217085 | Шайба | 42 |
| 10 | 7046431 | Поручень | 1 |
| 11 | 7046433 | Поручень | 1 |
| 12 | 7046429 | Поручень | 1 |
| 13 | 7046427 | Поручень | 1 |
| 15 | 6022814 | Поручень | 1 |
| 16 | 8096536 | Поручень | 1 |
| 17 | J271235 | Болт с шайбой | 16 |
| 17A | J901235 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 18 | J271245 | Болт с шайбой | 36 |
| 18A | J901245 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 20 | 8096537 | Поручень | 1 |
| 21 | J281240 | Болт с шайбой | 2 |
| 21A | J901240 | Болт | 1 |
| 21B | 4249324 | Шайба | 1 |
| 22 | 449490 | Плоская шайба | 2 |
| 23 | J950012 | Гайка | 2 |
| 24 | 4621359 | Цепь | 2 |
| 27 | 6022813 | Ступень | 1 |
| 28 | 6022784 | Ступень | 1 |
| 29 | J931650 | Болт | 17 |
| 30 | J222016 | Шайба | 17 |
| 31 | J217085 | Шайба | 17 |
| 34 | 7046425 | Ступень | 1 |
| 35 | J931650 | Болт | 4 |
| 36 | 8096535 | Стойка | 2 |
| 37 | J931640 | Болт | 4 |
| 38 | J931650 | Болт | 4 |
| 39 | J222016 | Шайба | 12 |
| 40 | J217085 | Шайба | 12 |
| 41 | 8096532 | Поручень | 1 |
| 42 | 8096533 | Поручень | 1 |
| 44 | J271235 | Болт с шайбой | 14 |
| 44A | J901235 | Болт | 1 |
| 44B | J222012 | Шайба | 1 |
| 45 | 8101292 | Поручень | 2 |
| 46 | 4621358 | Пластина | 4 |
| 47 | 4364672 | Пластина | 12 |
| 48 | J271235 | Болт с шайбой | 28 |
| 48A | J901235 | Болт | 1 |
| 48B | J222012 | Шайба | 1 |
| 51 | 7046328 | Ступень | 1 |
| 52 | 7046329 | Ступень | 1 |
| 53 | J931650 | Болт | 12 |
| 54 | J222016 | Шайба | 12 |
| 55 | J217085 | Шайба | 12 |
| 58 | 4615482 | Фонарь воркинг | 3 |
| 59 | 4336570 | Фара | 2 |
| 59A | 4326801 | Ленс блок | 1 |
| 59B | 4326802 | Рама | 1 |
| 59C | 4285648 | Лампа | 1 |
| 59D | 4326803 | Прокладка | 1 |
| 59E | 4307026 | Шайба | 1 |
| 59F | 4307027 | Винт | 4 |
| 59G | A590114 | Плоская шайба | 1 |
| 59H | A590914 | Пружинная шайба | 1 |
| 59I | J952014 | Гайка | 1 |
| 60 | 8059828 | Кронштейн | 3 |
| 61 | 8096329 | Кронштейн | 1 |
| 62 | J271030 | Болт с шайбой | 12 |
| 62A | J901030 | Болт | 1 |
| 62B | J222010 | Шайба | 1 |
| 63 | J281230 | Болт с шайбой | 2 |
| 63A | J901230 | Болт | 1 |
| 63B | 4249324 | Шайба | 1 |
| 65 | 4190261 | Зажим | 13 |
| 66 | J271025 | Болт с шайбой | 14 |
| 66A | J901025 | Болт | 1 |
| 66B | J222010 | Шайба | 1 |
| 69 | 7046636 | Ступень | 1 |
| 70 | 7046626 | Ступень | 1 |
| 71 | 7046625 | Ступень | 1 |
| 72 | 8096934 | Ступень | 1 |
| 73 | J281030 | Болт с шайбой | 16 |
| 73A | J901030 | Болт | 1 |
| 73B | 4486055 | Шайба | 1 |
| 75 | 4626135 | Устройство ескапе | 1 |
| 76 | 9751682 | Кронштейн | 1 |
| 77 | J271025 | Болт с шайбой | 2 |
| 77A | J901025 | Болт | 1 |
| 77B | J222010 | Шайба | 1 |
| 80 | 7047900 | Поручень | 1 |
| 81 | 7047901 | Поручень | 1 |
| 83 | 4631359 | Стойка | 1 |
| 84 | J271230 | Болт с шайбой | 4 |
| 84A | J901230 | Болт | 1 |
| 84B | J222012 | Шайба | 1 |
| 86 | 9744601 | Трубка | 2 |
| 87 | J281235 | Болт с шайбой | 6 |
| 87A | J901235 | Болт | 1 |
| 87B | 4249324 | Шайба | 1 |
| 88 | 4249324 | Шайба | 6 |
| 89 | J950012 | Гайка | 6 |
| 91 | 4446902 | Цепь | 1 |
| 95 | 4250260 | Датчик | 1 |
| 96 | 4626768 | Датчик давления | 1 |
| 97 | 4448037 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
