Лестница трубопроводы — HITACHI EX8000

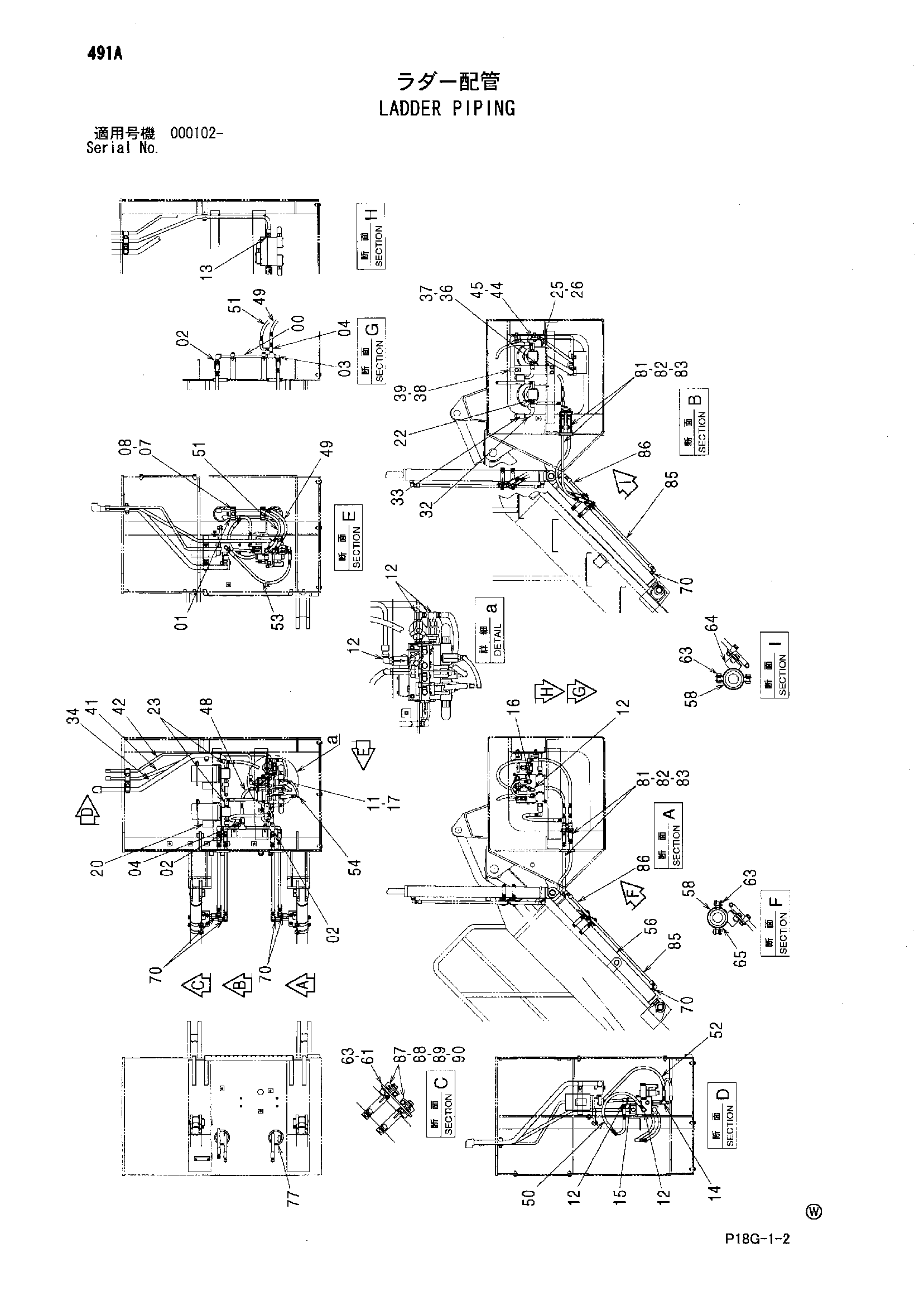

Заводская схема «Лестница трубопроводы» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9762390 | Трубка | 1 |
| 01 | 9762391 | Трубка | 1 |
| 02 | A852133 | Адаптер | 3 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | A852333 | Угловой штуцер | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | A852433 | Тройник | 2 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4189858 | Хомут трубки | 2 |
| 08 | J271250 | Болт с шайбой | 2 |
| 08A | J901250 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 11 | 9259087 | Клапан брокк | 1 |
| 12 | A852333 | Угловой штуцер | 6 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | A852144 | Адаптер | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4239713 | Тройник | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4347933 | Адаптер | 1 |
| 16 | A852332 | Угловой штуцер | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4640825 | Болт с внутренним шестигранником | 2 |
| 20 | 4619384 | Насос | 2 |
| 22 | A852134 | Адаптер | 2 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4241385 | Угловой штуцер | 2 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4619356 | Кронштейн | 2 |
| 26 | J271030 | Болт с шайбой | 4 |
| 26A | J901030 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 32 | 9762393 | Трубка | 2 |
| 33 | 4185220 | Муфта трубка | 2 |
| 34 | 9762394 | Трубка | 1 |
| 36 | 9762591 | Кронштейн | 1 |
| 37 | J271235 | Болт с шайбой | 2 |
| 37A | J901235 | Болт | 1 |
| 37B | J222012 | Шайба | 1 |
| 38 | 4053598 | Хомут трубки | 3 |
| 39 | J271270 | Болт с шайбой | 3 |
| 39A | J901270 | Болт | 1 |
| 39B | J222012 | Шайба | 1 |
| 41 | 9762395 | Трубка | 1 |
| 42 | 9762396 | Трубка | 1 |
| 44 | 4619363 | Хомут трубки | 2 |
| 45 | J271255 | Болт с шайбой | 2 |
| 45A | J901255 | Болт | 1 |
| 45B | J222012 | Шайба | 1 |
| 48 | 4291242 | Шланг | 1 |
| 49 | 4305225 | Шланг | 1 |
| 50 | 4640591 | Шланг | 1 |
| 51 | 4640595 | Шланг | 1 |
| 52 | 4640590 | Шланг | 1 |
| 53 | 4346551 | Шланг | 1 |
| 54 | 4640594 | Шланг | 1 |
| 56 | 4636763 | Гидроцилиндр | 2 |
| 58 | 9762386 | Хомут | 4 |
| 61 | 4648251 | Пластина | 2 |
| 63 | J271030 | Болт с шайбой | 12 |
| 63A | J901030 | Болт | 1 |
| 63B | J222010 | Шайба | 1 |
| 64 | 9765626 | Хомут | 2 |
| 65 | 9765627 | Хомут | 2 |
| 70 | A852333 | Угловой штуцер | 8 |
| 70A | 4509180 | Уплотнительное кольцо | 1 |
| 77 | 4232527 | Резиновая втулка | 2 |
| 81 | 4305227 | Шланг | 4 |
| 82 | 4303647 | Защита шланга | 4 |
| 83 | 4073050 | Шайба | 8 |
| 85 | 9765628 | Трубка | 2 |
| 86 | 9765629 | Трубка | 2 |
| 87 | 4138227 | Хомут трубки | 4 |
| 88 | J271045 | Болт с шайбой | 4 |
| 88A | J901045 | Болт | 1 |
| 88B | J222010 | Шайба | 1 |
| 89 | J222010 | Шайба | 4 |
| 90 | J950010 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
