Поручень (левый) — HITACHI EX8000

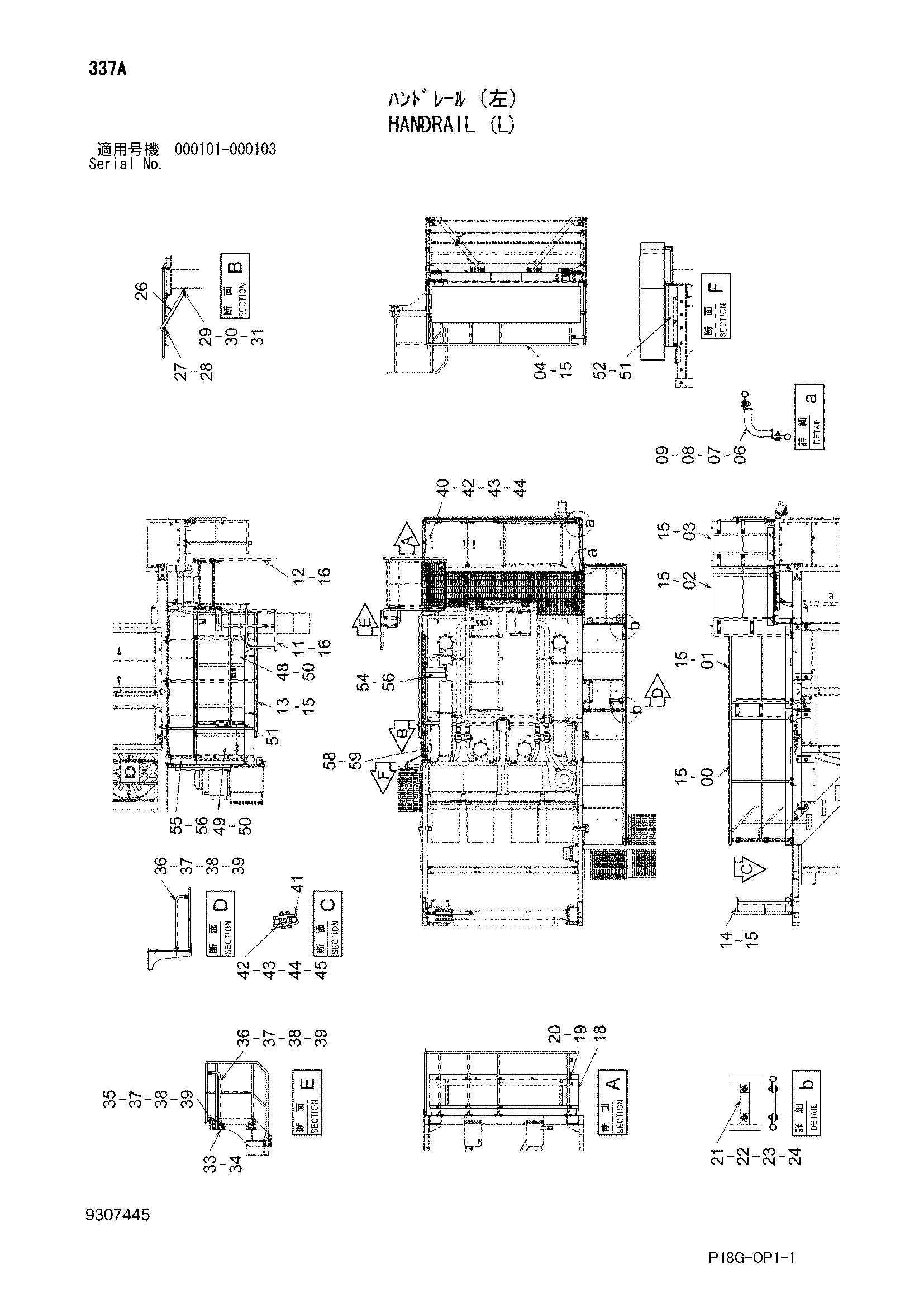

Заводская схема «Поручень (левый)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7055146 | Поручень | 1 |
| 01 | 7055147 | Поручень | 1 |
| 02 | 7055148 | Поручень | 1 |
| 03 | 8113976 | Поручень | 1 |
| 04 | 7055141 | Поручень | 1 |
| 06 | 9744447 | Трубка | 4 |
| 07 | J921240 | Болт | 8 |
| 08 | 449490 | Плоская шайба | 16 |
| 09 | J950012 | Гайка | 4 |
| 11 | 7057606 | Поручень | 1 |
| 12 | 8119455 | Поручень | 1 |
| 13 | 7055159 | Поручень | 1 |
| 14 | 8098472 | Поручень | 1 |
| 15 | J271240 | Болт с шайбой | 42 |
| 15A | J901240 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | J271235 | Болт с шайбой | 24 |
| 16A | J901235 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 18 | 8113977 | Крышка | 1 |
| 19 | 4190127 | Хомут трубки | 8 |
| 20 | J271270 | Болт с шайбой | 8 |
| 20A | J901270 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 21 | 4621981 | Пластина | 4 |
| 22 | J921240 | Болт | 8 |
| 23 | 449490 | Плоская шайба | 16 |
| 24 | J950012 | Гайка | 8 |
| 26 | 8114728 | Стойка | 1 |
| 27 | 4190126 | Хомут трубки | 1 |
| 28 | J271265 | Болт с шайбой | 1 |
| 28A | J901265 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
| 29 | J281240 | Болт с шайбой | 1 |
| 29A | J901240 | Болт | 1 |
| 29B | 4249324 | Шайба | 1 |
| 30 | 449490 | Плоская шайба | 1 |
| 31 | J950012 | Гайка | 1 |
| 33 | 9771504 | Кронштейн | 1 |
| 34 | J271230 | Болт с шайбой | 2 |
| 34A | J901230 | Болт | 1 |
| 34B | J222012 | Шайба | 1 |
| 35 | 4706387 | Пластина | 1 |
| 36 | 9744411 | Трубка | 2 |
| 37 | J921240 | Болт | 6 |
| 38 | 449490 | Плоская шайба | 12 |
| 39 | J950012 | Гайка | 6 |
| 41 | 4701361 | Пластина | 2 |
| 42 | 4053598 | Хомут трубки | 4 |
| 43 | J271280 | Болт с шайбой | 4 |
| 43A | J901280 | Болт | 1 |
| 43B | J222012 | Шайба | 1 |
| 44 | 449490 | Плоская шайба | 4 |
| 45 | J950012 | Гайка | 4 |
| 48 | 6027358 | Фенке | 1 |
| 49 | 7057038 | Фенке | 1 |
| 50 | J281230 | Болт с шайбой | 10 |
| 50A | J901230 | Болт | 1 |
| 50B | 4249324 | Шайба | 1 |
| 51 | J281025 | Болт с шайбой | 7 |
| 51A | J901025 | Болт | 1 |
| 51B | 4486055 | Шайба | 1 |
| 52 | 8121243 | Крышка | 1 |
| 54 | 9771158 | Кронштейн | 1 |
| 55 | 6027383 | Фенке | 1 |
| 56 | J281030 | Болт с шайбой | 8 |
| 56A | J901030 | Болт | 1 |
| 56B | 4486055 | Шайба | 1 |
| 58 | 4701743 | Пластина | 1 |
| 59 | J281035 | Болт с шайбой | 4 |
| 59A | J901035 | Болт | 1 |
| 59B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
