Маслоприёмник — HITACHI EX8000

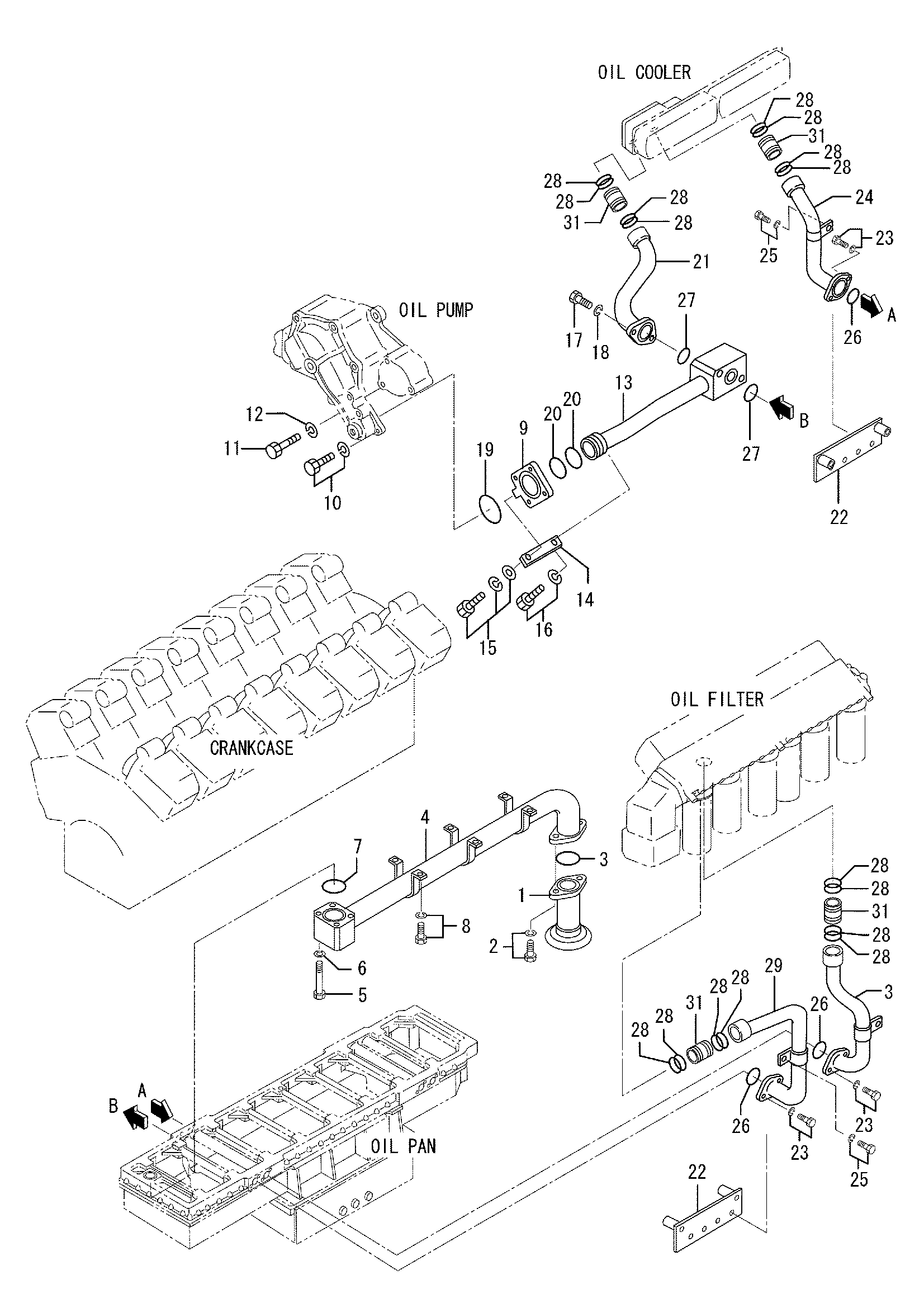

Заводская схема «Маслоприёмник» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H3783604100 | Страинер, масляный | 1 |
| 2 | HF180512030 | Болт, W/шайба | 2 |
| 3 | H0550710800 | Уплотнительное кольцо | 1 |
| 4 | H3783604200 | Трубка, масляный | 1 |
| 5 | HF103512110 | Болт | 4 |
| 6 | HF251512000 | Пружинная шайба | 4 |
| 7 | H0550710800 | Уплотнительное кольцо | 1 |
| 8 | HF180512025 | Болт, W/шайба | 6 |
| 9 | H3773603400 | Разъём | 1 |
| 10 | HF180510030 | Болт, W/шайба | 2 |
| 11 | HF103510080 | Болт | 2 |
| 12 | HF251510000 | Пружинная шайба | 2 |
| 13 | H3773720100 | Трубка, масляный | 1 |
| 14 | H3264608600 | Стойка | 1 |
| 15 | HF182510020 | Болт, W/шайба | 1 |
| 16 | HF180510020 | Болт, W/шайба | 1 |
| 17 | HF103512110 | Болт | 2 |
| 18 | HF251512000 | Пружинная шайба | 2 |
| 19 | H0550720800 | Уплотнительное кольцо | 1 |
| 20 | H0550720650 | Уплотнительное кольцо | 2 |
| 21 | H3773720200 | Трубка, масляный | 1 |
| 21 | H3773720201 | Трубка, масляный | 1 |
| 22 | H3778360330 | Кронштейн, хомут | 2 |
| 23 | HF180512030 | Болт, W/шайба | 6 |
| 24 | H3773720300 | Трубка, масляный | 1 |
| 24 | H3773720301 | Трубка, масляный | 1 |
| 25 | HF182512025 | Болт, W/шайба | 3 |
| 26 | H0550710480 | Уплотнительное кольцо | 3 |
| 27 | H0550710450 | Уплотнительное кольцо | 2 |
| 28 | H0550720350 | Уплотнительное кольцо | 16 |
| 29 | H3773710400 | Трубка, масляный | 1 |
| 29 | H3773710401 | Трубка, масляный | 1 |
| 30 | H3773710500 | Трубка, масляный | 1 |
| 30 | H3773710501 | Трубка, масляный | 1 |
| 31 | H3783603500 | Муфта | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
