Гидролинии рабочего оборудования (стрела)(1-2)(погрузчик) — HITACHI EX8000

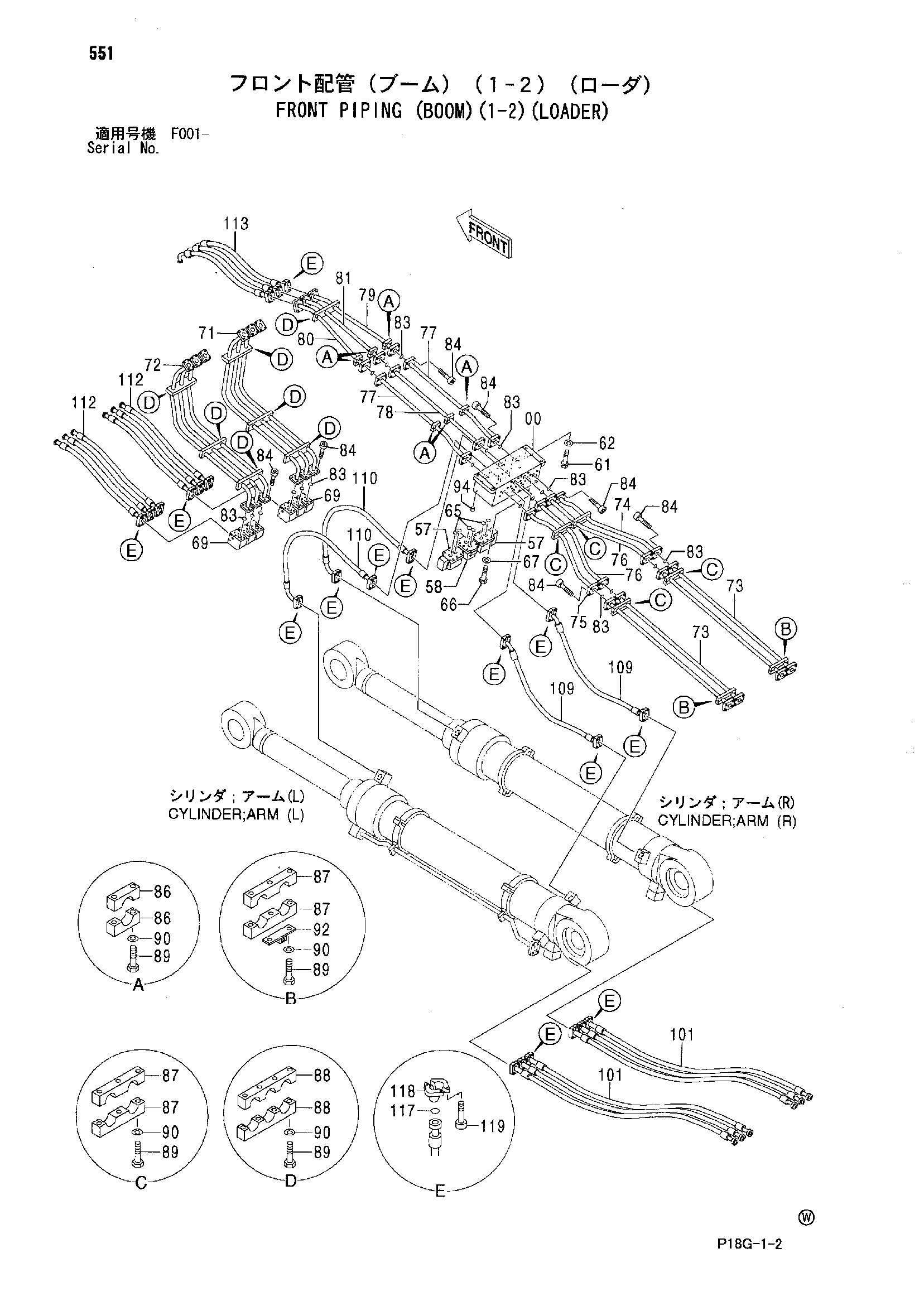

Заводская схема «Гидролинии рабочего оборудования (стрела)(1-2)(погрузчик)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 1032393 | Блок | 1 |
| 57 | 9260157 | Клапан | 2 |
| 58 | 9260158 | Клапан | 1 |
| 61 | J932480 | Болт | 4 |
| 62 | J222024 | Шайба | 4 |
| 65 | 4510170 | Уплотнительное кольцо | 6 |
| 66 | J932280 | Болт | 18 |
| 67 | J222022 | Шайба | 18 |
| 69 | 3101681 | Блок | 6 |
| 71 | 8097061 | Трубка | 3 |
| 72 | 8097062 | Трубка | 3 |
| 73 | 8096541 | Трубка | 4 |
| 74 | 8096764 | Трубка | 1 |
| 75 | 8096765 | Трубка | 1 |
| 76 | 8096763 | Трубка | 2 |
| 77 | 8096768 | Трубка | 2 |
| 78 | 8096767 | Трубка | 1 |
| 79 | 8096770 | Трубка | 1 |
| 80 | 8096771 | Трубка | 1 |
| 81 | 8096772 | Трубка | 1 |
| 83 | 4510170 | Уплотнительное кольцо | 20 |
| 84 | M342065 | Болт с внутренним шестигранником | 80 |
| 86 | 4357265 | Хомут трубки | 12 |
| 87 | 4362366 | Хомут трубки | 12 |
| 88 | 4621775 | Хомут трубки | 14 |
| 89 | J901404 | Болт | 58 |
| 90 | J222014 | Шайба | 58 |
| 92 | 9762961 | Кронштейн | 2 |
| 94 | 425176 | Пробка | 4 |
| 101 | 4621899 | Шланг | 6 |
| 109 | 4621895 | Шланг | 2 |
| 110 | 4621907 | Шланг | 2 |
| 112 | 4621898 | Шланг | 6 |
| 113 | 4621897 | Шланг | 3 |
| 117 | 4510170 | Уплотнительное кольцо | 23 |
| 118 | 4169565 | Разъёмный фланец | 46 |
| 119 | M342065 | Болт с внутренним шестигранником | 92 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
