Каталог запчастей HITACHI
Электрооборудование (правый)(1-2) — HITACHI EX8000

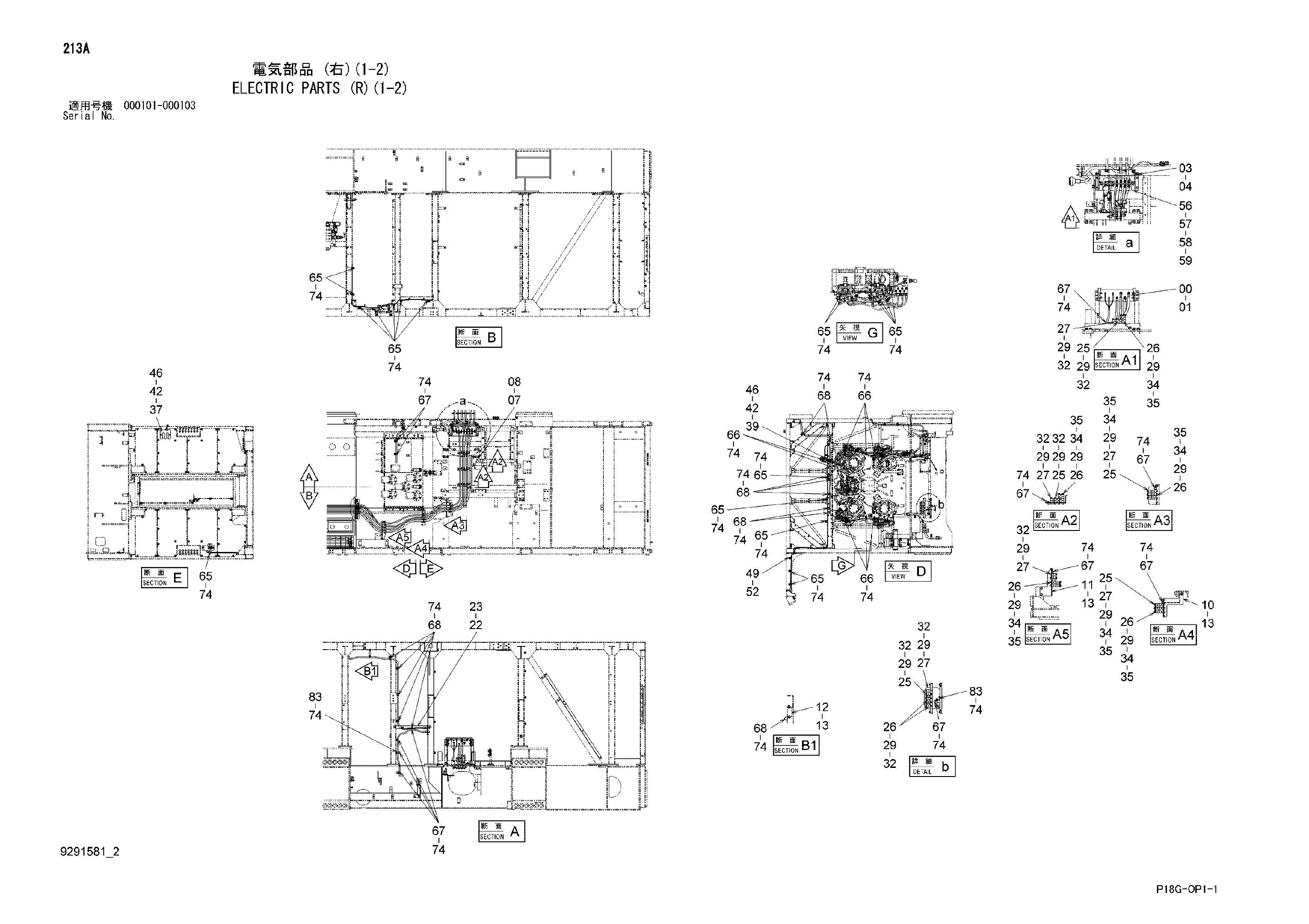

Заводская схема «Электрооборудование (правый)(1-2)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4685324 | Разъём плата | 1 |
| 01 | J271040 | Болт с шайбой | 4 |
| 01A | J901040 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 9762833 | Кронштейн | 2 |
| 04 | J271030 | Болт с шайбой | 4 |
| 04A | J901030 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 07 | 8097560 | Опора | 1 |
| 08 | J281030 | Болт с шайбой | 2 |
| 08A | J901030 | Болт | 1 |
| 08B | 4486055 | Шайба | 1 |
| 10 | 7055077 | Кронштейн | 1 |
| 11 | 8098276 | Кронштейн | 1 |
| 12 | 9763374 | Кронштейн | 1 |
| 13 | J271030 | Болт с шайбой | 5 |
| 13A | J901030 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 22 | 8101698 | Кронштейн | 1 |
| 23 | J271035 | Болт с шайбой | 2 |
| 23A | J901035 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 25 | 4454818 | Хомут | 17 |
| 26 | 4454814 | Хомут | 20 |
| 27 | 4454817 | Хомут | 4 |
| 29 | 4454820 | Кронштейн | 30 |
| 32 | J271075 | Болт с шайбой | 33 |
| 32A | J901075 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 34 | J901006 | Болт | 18 |
| 35 | J222010 | Шайба | 19 |
| 37 | 4687446 | Кронштейн | 1 |
| 39 | 4685296 | Кронштейн | 1 |
| 42 | J271030 | Болт с шайбой | 4 |
| 42A | J901030 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 46 | J460316 | Винт с шайбой | 15 |
| 49 | 4448037 | Кронштейн | 1 |
| 52 | J271025 | Болт с шайбой | 1 |
| 52A | J901025 | Болт | 1 |
| 52B | J222010 | Шайба | 1 |
| 56 | 8097656 | Крышка | 1 |
| 57 | J271025 | Болт с шайбой | 6 |
| 57A | J901025 | Болт | 1 |
| 57B | J222010 | Шайба | 1 |
| 58 | J222010 | Шайба | 4 |
| 59 | J950010 | Гайка | 4 |
| 65 | 4190261 | Зажим | 20 |
| 66 | 4190253 | Зажим | 10 |
| 67 | 4190274 | Зажим | 20 |
| 68 | 4192035 | Зажим | 15 |
| 74 | J271025 | Болт с шайбой | 64 |
| 74A | J901025 | Болт | 1 |
| 74B | J222010 | Шайба | 1 |
| 83 | 9749843 | Кронштейн | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
